Scantech TrackScan Sharp-S
Оптическая трекинговая система — Огромный измерительный объем в беспроводном режиме
Основные характеристики
- Точность
- 0,025 мм
- Объёмная точность
- 0,048 мм
- Скорость
- 4,86 млн изм/с
- Зона сканирования
- До 800 мм × 600 мм
- Дальность
- 8500 мм
- Рабочее расстояние
- 400-800 мм
Описание

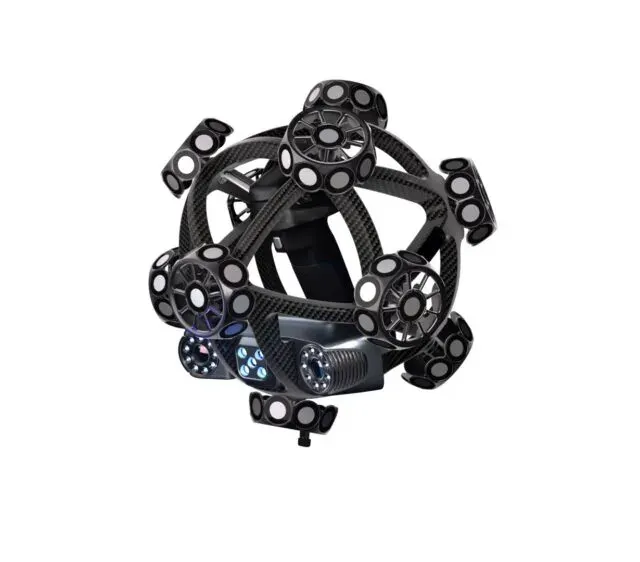

Scantech TrackScan Sharp-S
Огромный измерительный объем в беспроводном режиме
Scantech TrackScan Sharp-S
Без проводов
Работа от аккумуляторов и по WI-FI всех частей системы

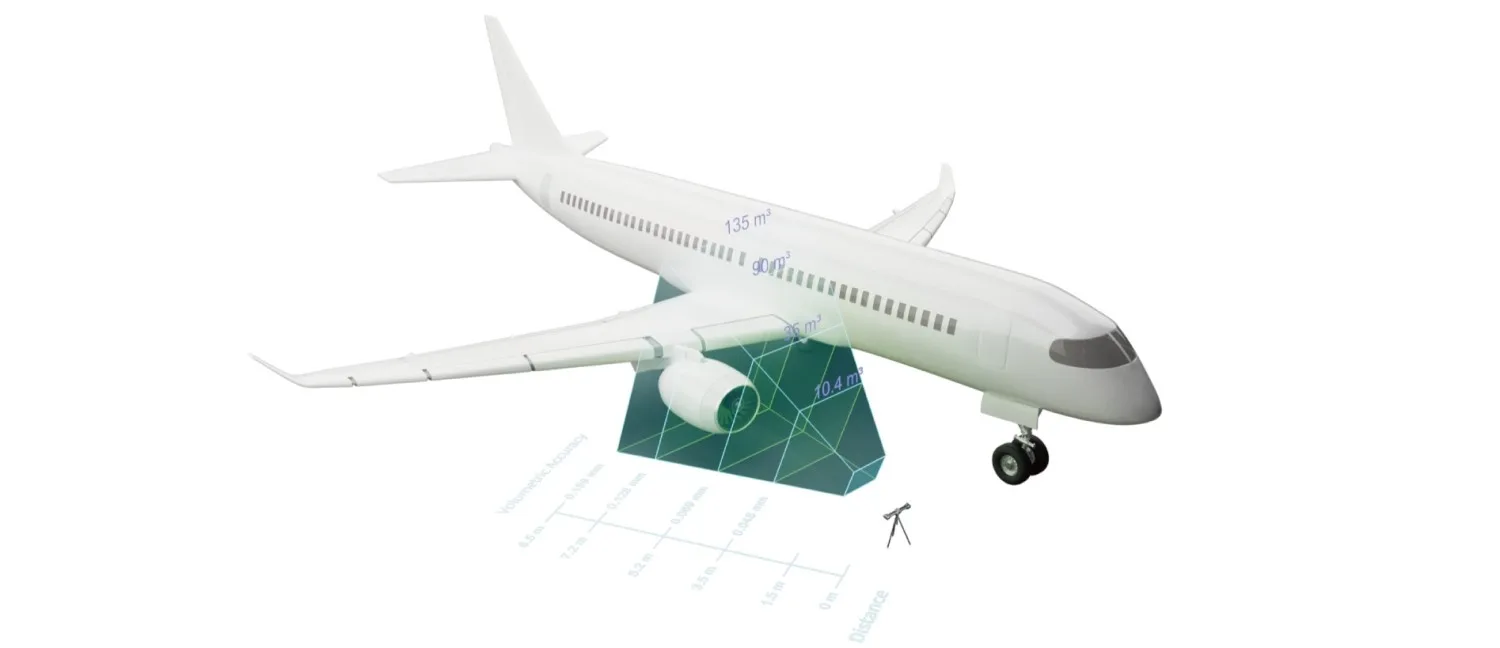

Объём
Измерительный объём до 135 м3!
Скорость
99 линий, 4 860 000 точек/сек
Интеллект
Умная система измерения отверстий
Автоматизация
Точное определение кромок
Комфорт
Сканирование без меток и марок
Точность
Промышленные камеры 25 МП
Технология CFFIM
Едина цельная рама из углеволокна для наилучшей термостабильности
С гордостью представляем вам TrackScan Sharp-S — передовую систему оптического 3D-сканирования, которая задает новые стандарты в мире измерений! Оснащенная 25-мегапиксельными промышленными камерами и мощными встроенными процессорами для периферийных вычислений, эта система создана для профессионалов, которым необходимо измерять крупногабаритные детали на значительных расстояниях с непревзойденной скоростью и точностью. TrackScan Sharp-S выводит оптические измерения на новый уровень, предлагая впечатляющее расстояние отслеживания до 8,5 метров и диапазон высокоточных измерений 135 м³.
Это мощный инструмент, который обеспечивает вам выдающиеся измерительные возможности и впечатляющие результаты, соответствующие самым высоким требованиям индустрии. Непревзойденная надежность системы обеспечивается благодаря 99 лазерным линиям и скорости измерения до 4,86 миллионов измерений в секунду, что гарантирует точность и стабильность результатов в любых условиях.
TrackScan Sharp-S — это не просто инструмент, а символ инноваций и передовых технологий. Как третье поколение решений от Scantech, она предлагает интеллектуальное и беспроводное 3D-сканирование, полностью работая от аккумулятора и поддерживая беспроводную передачу данных. Больше никаких ограничений, связанных с кабелями — вы получаете свободу действий и возможность безупречно сканировать в любых условиях.
С TrackScan Sharp-S вы не просто приобретаете оборудование, вы делаете шаг к совершенству в мире измерений, открывая новые горизонты для вашего бизнеса!
Сканирующая система Scantech TrackScan Sharp-S в Экзаметре

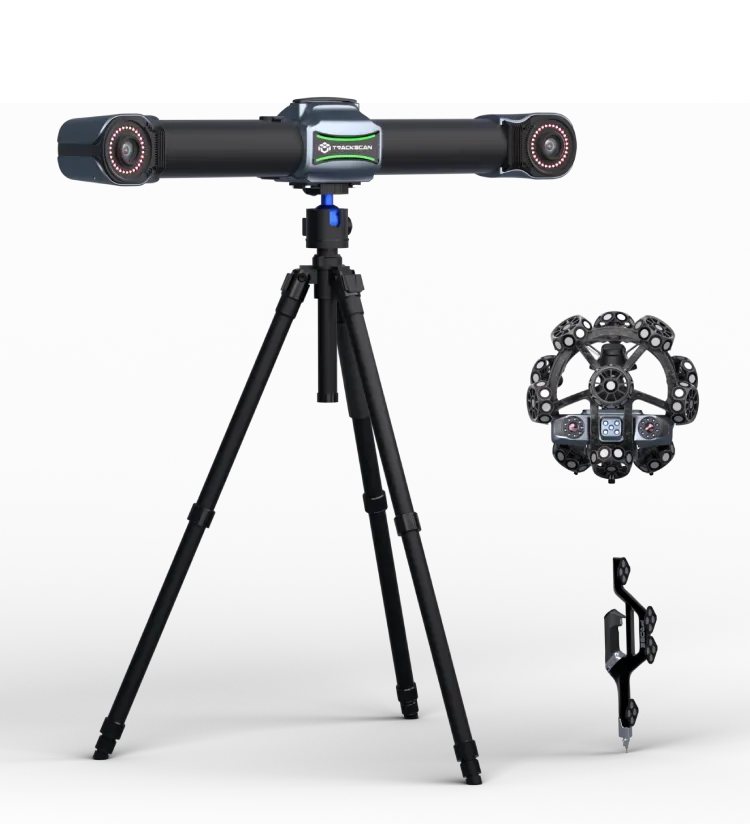

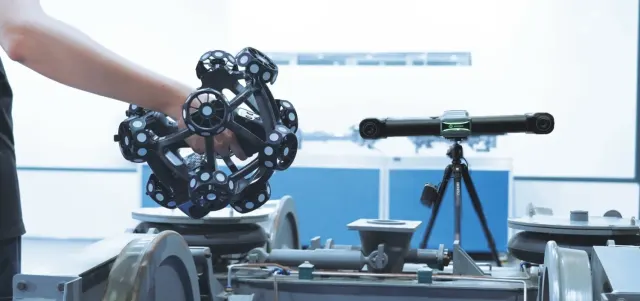

Беспроводная система

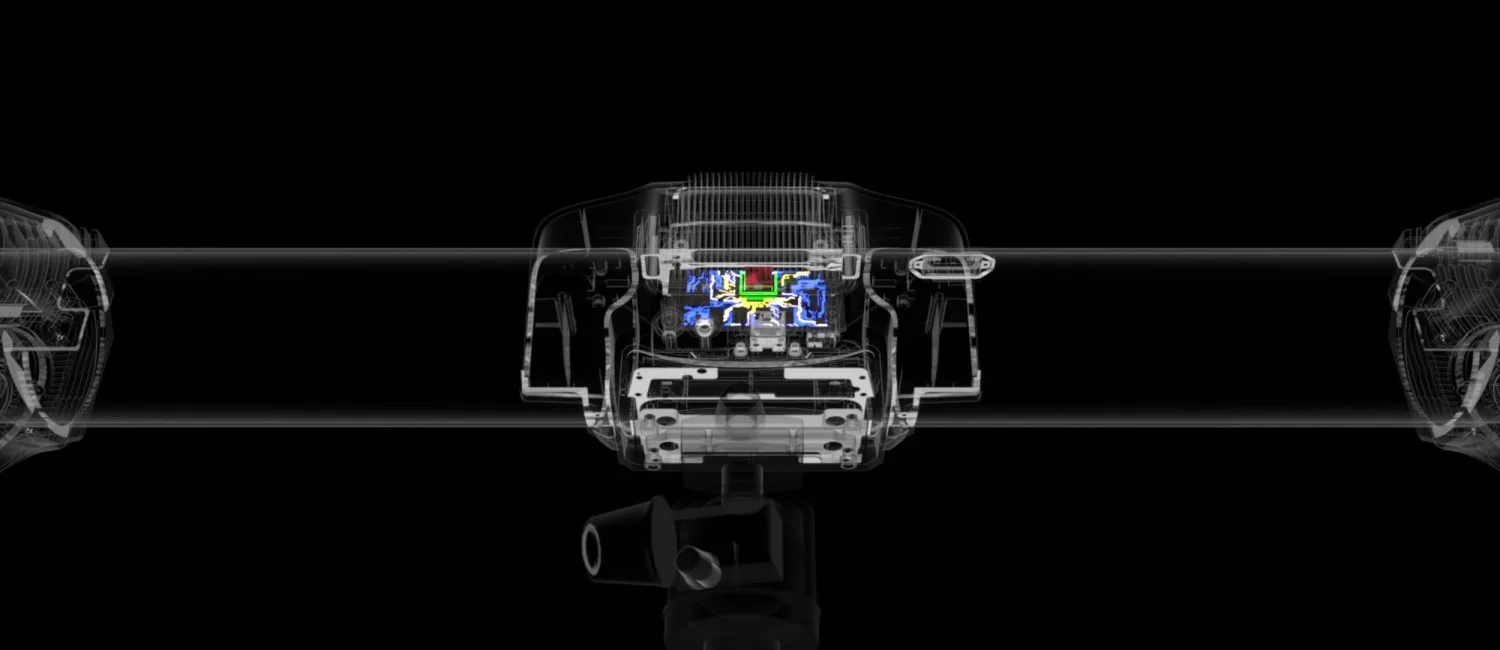

Как 3D-сканер, так и оптический трекер системы имеют мощные встроенные процессоры для периферийных вычислений, которые обрабатывают изображения и данные в реальном времени и выводят 3D-координаты. В сочетании с батареями и внешними WNIC, он позволяет пользователям измерять объекты по беспроводной сети.
Подключи и работай
Система подключается автоматически при включении, не требуя сложных настроек, и мгновенно начинает сканирование.
Удобное управление
Его удобные кнопки просты в использовании, обеспечивая гибкое и бесплатное 3D-сканирование.
Отличная и стабильная работа
Измерительная система TrackScan Sharp-S оснащена оборудованием метрологического класса и инновационным алгоритмом собственной разработки. Таким образом, система достигает максимальной объемной точности 0,048 мм (10,4 м 3 ), что соответствует строгим промышленным требованиям к измерениям.

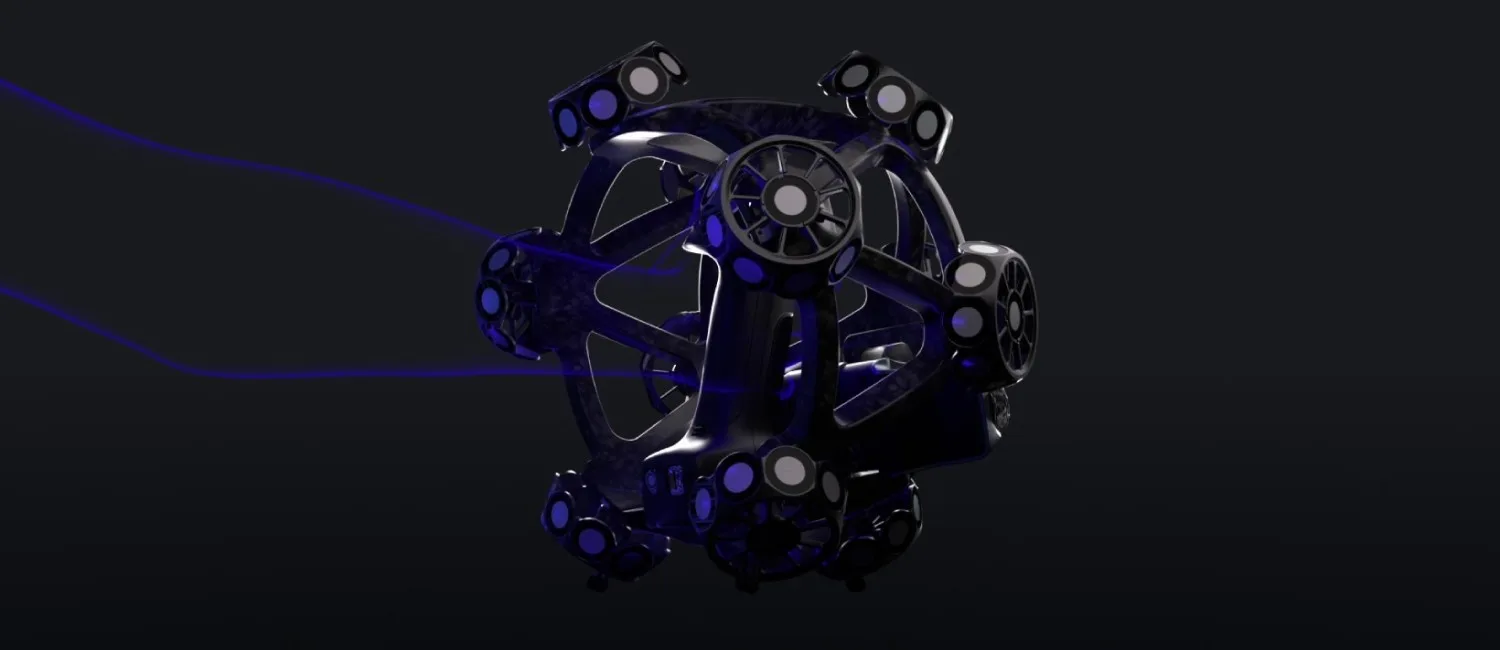

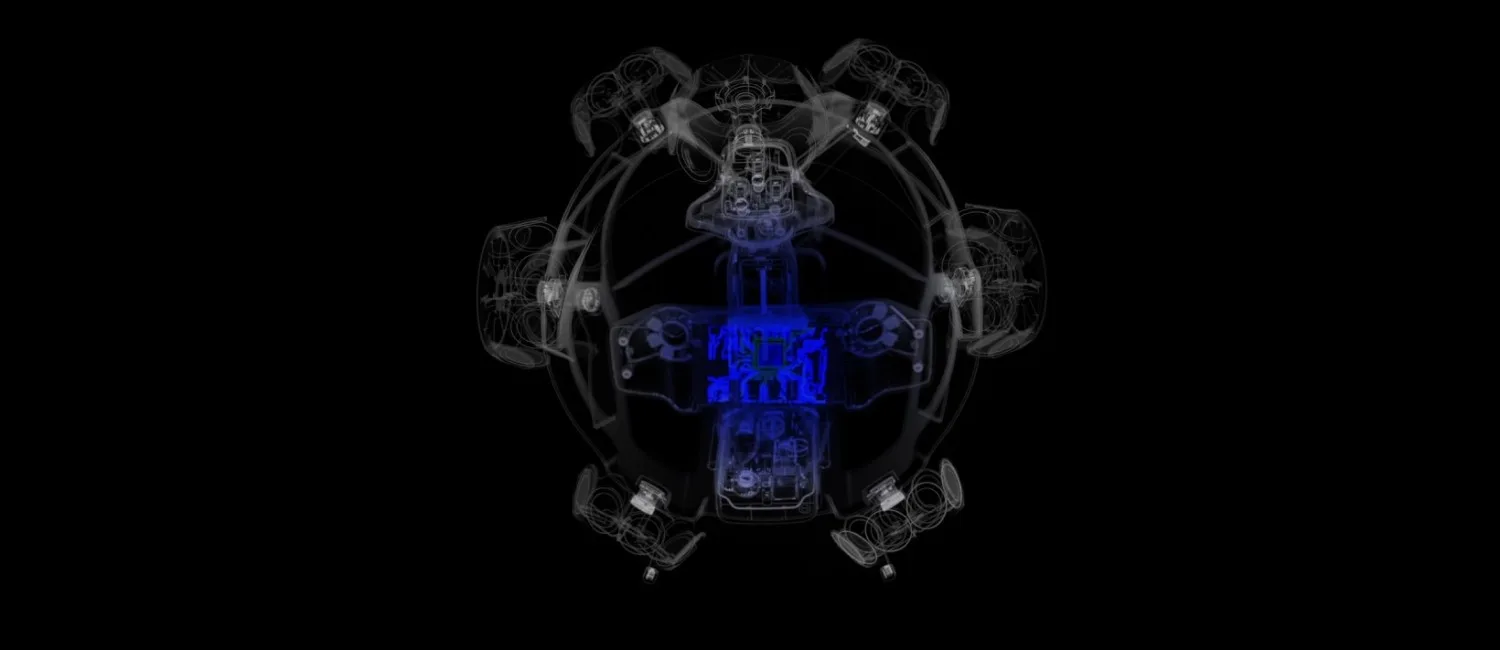

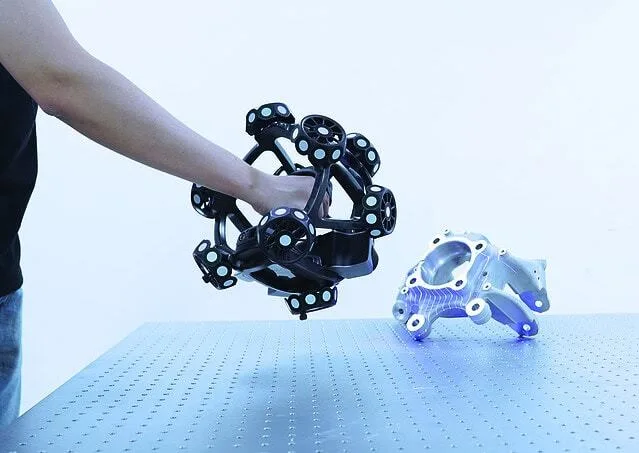

Карбоновая рама
3D-сканер имеет инновационную устойчивую структуру с технологией CFFIM, что обеспечивает легкую конструкцию и высокую прочность. Прочный, он сохраняет стабильную производительность и не подвержен температурным изменениям, что обеспечивает высокоточные измерения. Его интегрированная структура позволяет пользователям захватывать его с любого направления, что позволяет им свободно его держать и позиционировать. Его гармонично интегрированные компоненты создают единый и сбалансированный вид.

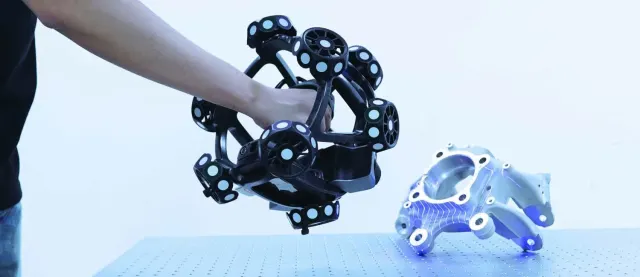

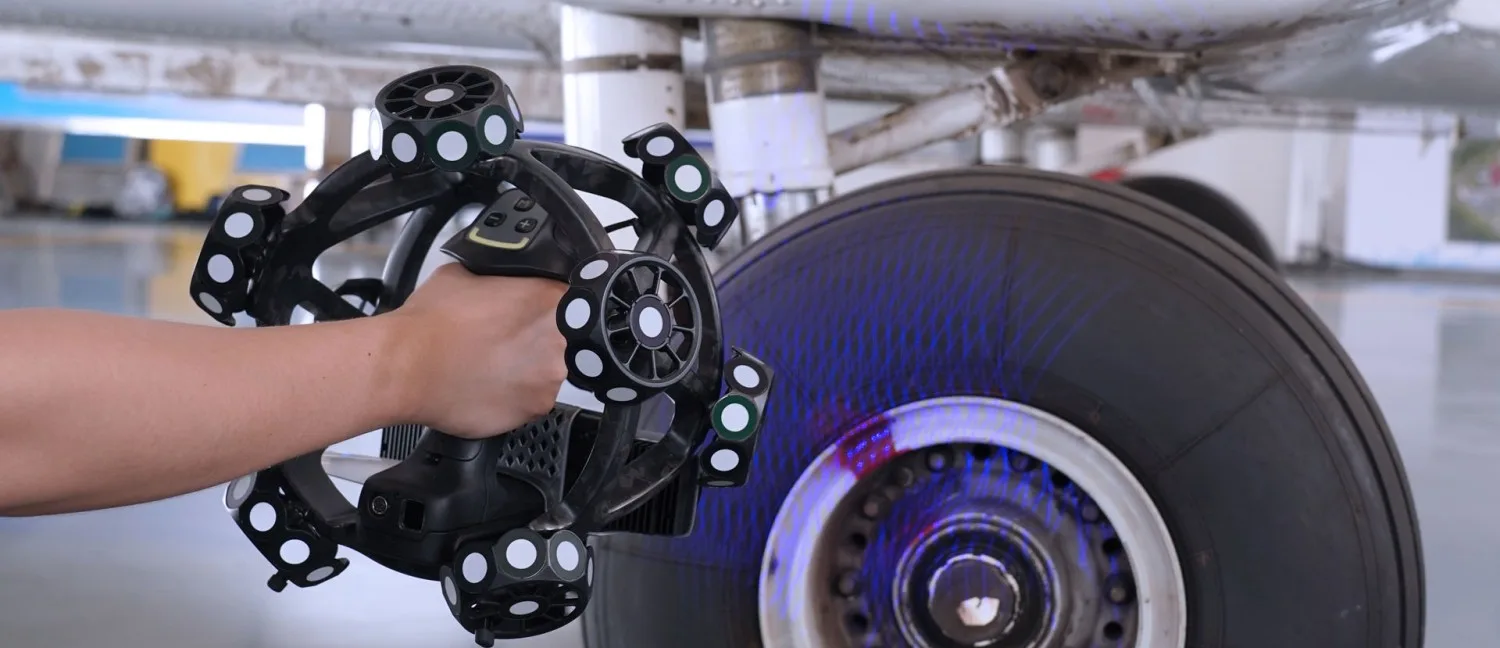

Быстрое 3D-сканирование

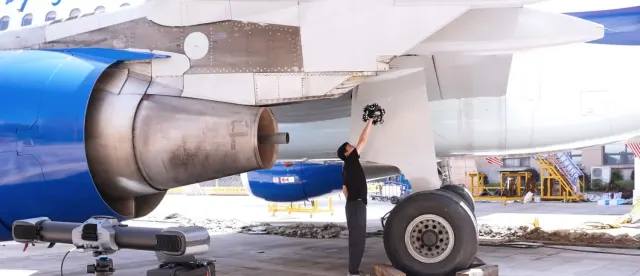

Усовершенствованный передовым оборудованием и надежными периферийными вычислениями, TrackScan Sharp-S сканирует до впечатляющих 4,86 миллионов измерений/с с 81 синими лазерными линиями. Будь то сложные аэрокосмические детали или крупногабаритные машины, TrackScan Sharp-S идеально подходит для захвата 3D-данных и быстрого определения отклонений деталей, что обеспечивает более эффективные и интеллектуальные измерения для производителей.

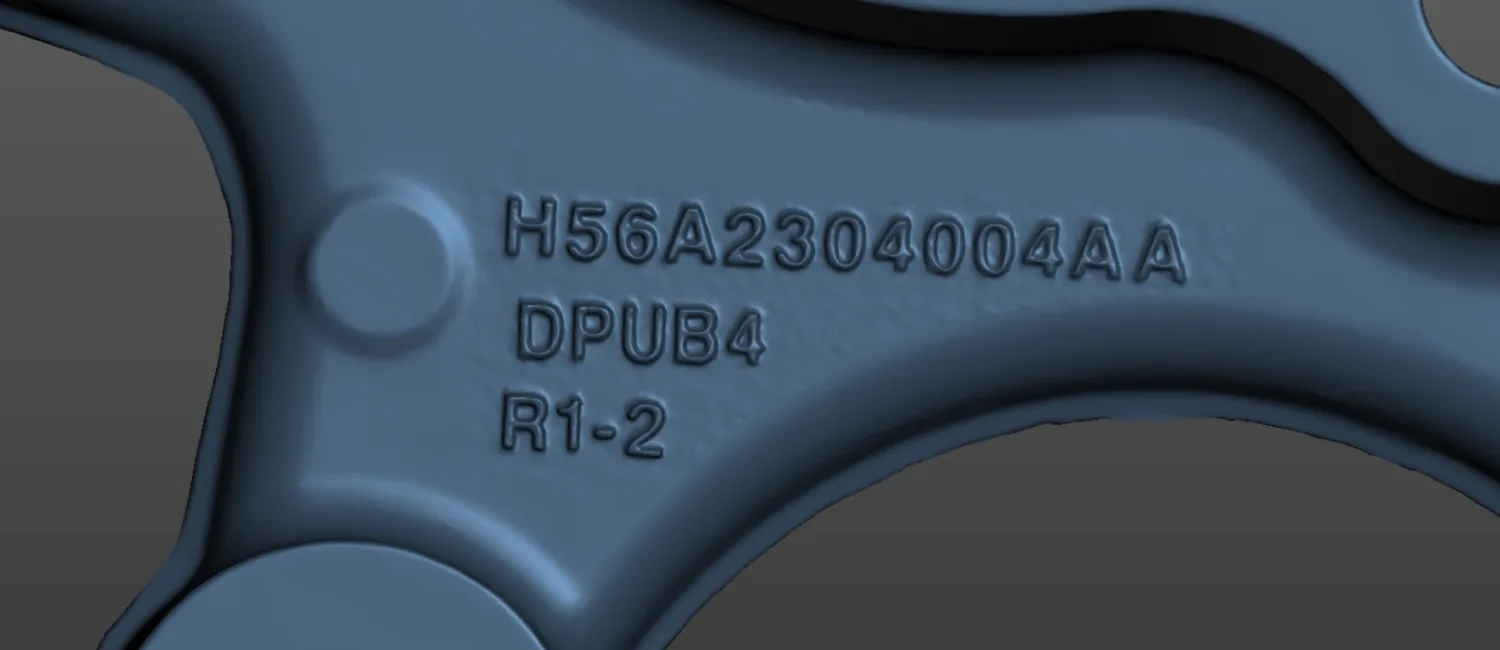

Точная детализация
Режим точного сканирования системы, работающий на 17 параллельных лазерных линиях, позволяет сканировать большую площадь, быстро создавая облака точек. Эта функция обеспечивает исключительную эффективность захвата деталей, позволяя пользователям захватывать сложные детали, такие как щели и углы, с высокой точностью и скоростью. В результате детали тщательно представляются в 3D, что обеспечивает точные и всеобъемлющие цифровые модели.

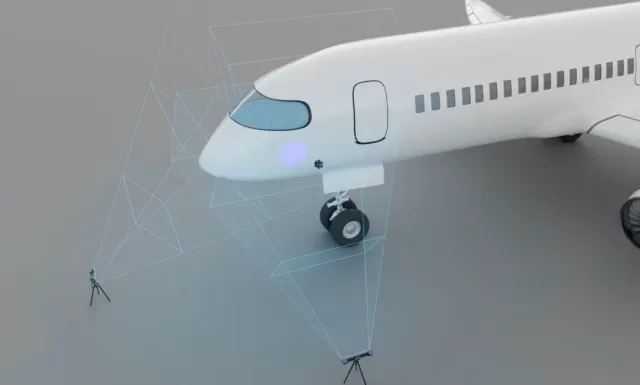

Многотрековые измерения
Диапазон его измерений можно динамически расширять, добавляя больше i-Trackers, что позволяет измерять крупномасштабные объекты без ущерба для точности.

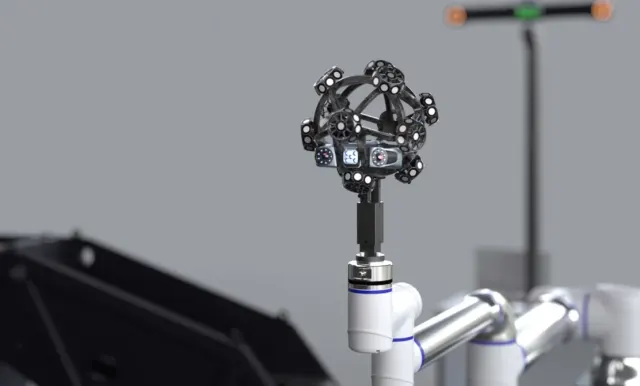

Автоматизированное измерение
Его 360-градусные распределенные целевые наборы обеспечивают всестороннее и точное отслеживание. Это помогает формировать эффективные системы пакетного измерения.

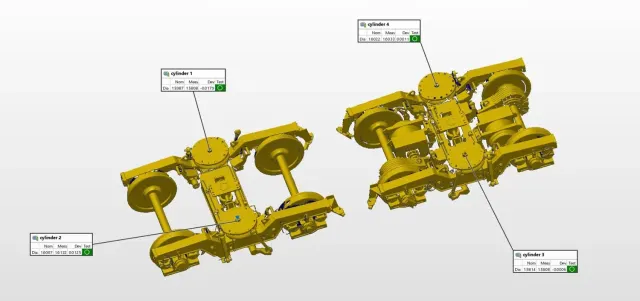

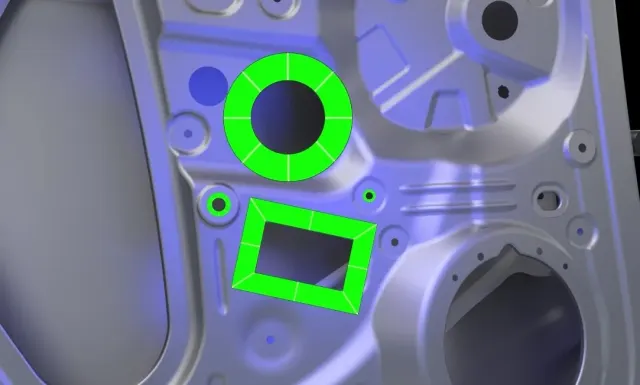

Интеллектуальное обнаружение краев
Пользователи могут точно проверять такие элементы, как отверстия, щели, прямоугольники, заклепки и кромки.

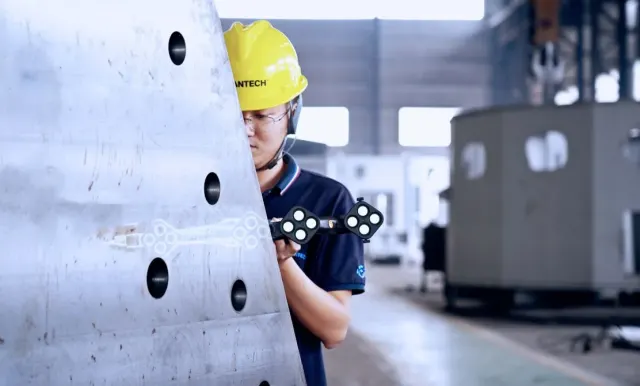

i-Probe 500
Этот контактный измерительный зонд может обеспечить точные результаты как с проводными, так и с беспроводными опциями.
(1) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность измерения (размер) (PS). (2) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность расстояния между сферами (SD).
Компания SCANTECH занимается разработкой и производством интеллектуального оборудования для осуществления визуального контроля, а также 3D-цифровых решений, предназначенных для разных отраслей промышленности. Начав с цифрового 3D-оборудования, производитель постоянно пополняет свои линейки инновационными продуктами, завоевывающими популярность в цифровой сфере.
SCANTECH сотрудничает с лидерами отрасли, например, с компанией Metronor, более 30 лет посвятившей производству оптических измерительных технологий. Оборудование SCANTECH установлено на многих предприятиях, например, Volkswagen, Boeing, Siemens.
Характеристики
Технические характеристики
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
Scantech TrackScan Sharp-S
Оптическая трекинговая система
| Точность | |
|---|---|
| Точность(1) | До 0,025 мм |
| точность расположения отверстий | 0,050 мм |
| Разрешение | До 0,020 мм |
| Скорость | |
| Сверхбыстрое сканирование | 81 синих лазерных крестов |
| Скорость измерений | до 4 860 000 измерений/сек |
| Рабочая зона и размеры | |
| Гипертонкое сканирование | 17 синих параллельных лазерных линий |
| Сканирование глубоких отверстий | 1 синяя лазерная линия |
| Рабочая дистанция | 300 мм |
| Область сканирования | До 800 мм × 600 мм |
| Оптика и режимы | |
| Объемная точность 10.4 м³ (дистанция трекера 3.5 м)(2) | 0,048 мм |
| Объемная точность 35.0 м³ (дистанция трекера 5.2 м)(2) | 0,069 мм |
| Объемная точность 95.0 м³ (дистанция трекера 7.2 м)(2) | 0,128 мм |
| Объемная точность 95.0 м³ (дистанция трекера 8.5 м)(2) | 0,159 мм |
| Объемная точность (с фотограмметрической системой MSCAN) | 0,044 мм + 0,012 мм |
| Дальность трекинга с i-Tracker | 8500 мм |
| Разрешение камер i-Tracker | 25 МП |
| Глубина резкости | 400-800 мм |
| Лазерный класс | Класс II (безопасный для глаз) |
| ПО и подключение | |
| Рекомендуемые габариты изделий | 10 - 12000 мм |
| Корпус и эксплуатация | |
| Рабочая температура | -10°C–40°C |
| Влажность | 10-90% без конденсата |
