Name: Scantech TrackScan Sharp-E
Brand: Scantech

Описание

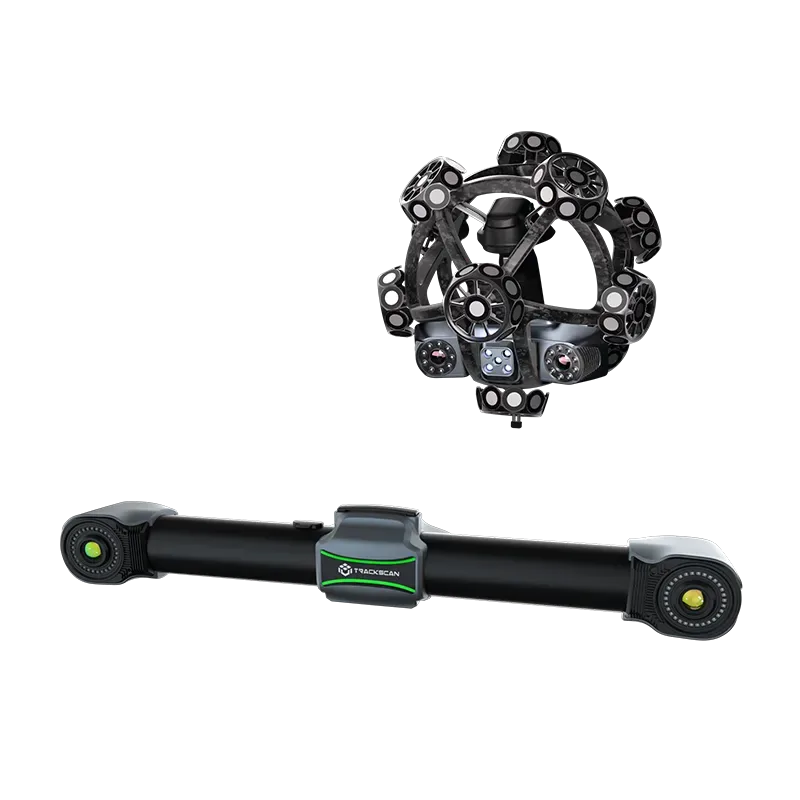

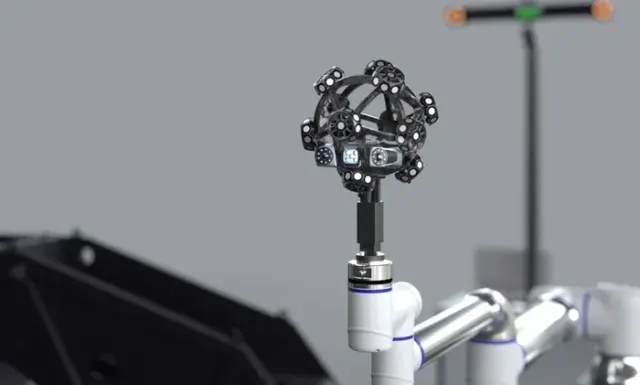

Scantech TrackScan Sharp-E

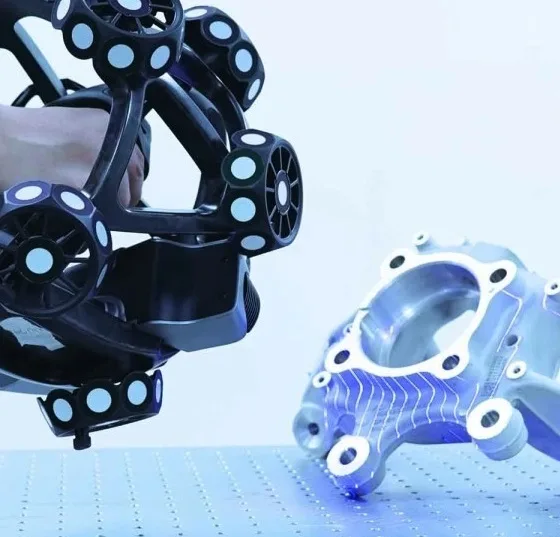

Инновационная трекерная система нового поколения, сочетающая в себе 25-мегапиксельную промышленную камеру и запатентованную технологию Triple Cross с 81 синей лазерной линией для беспрецедентной точности сканирования

В отличие от аналогов, система обеспечивает беспроводную работу с полностью автономным питанием, позволяя сканировать объекты на расстоянии до 8.5 метров без потери точности. TrackScan Sharp-E — единственная система в своем классе, прошедшая калибровку по международному стандарту ISO 17 025, гарантирующая достоверность измерений в любых производственных условиях.

Главные преимущества

Скорость сканирования 6000000 млн. точек/сек — самый быстрый в классе сканер для промышленного использования
Точность до 0.025 мм — лабораторная точность в полевых условиях производства
Полная беспроводная автономность — до 4 часов непрерывной работы без подключения к сети

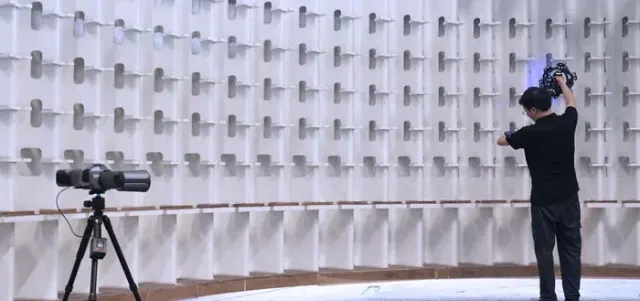

Увеличенная зона сканирования — объем измерений до 90 м³ для крупных объектов
Лазер класса II – абсолютная безопасность для оператора и окружающих
Сканирование без маркеров – оптический трекинг исключает необходимость наклеивания отражающих меток

Для каких отраслей подходит

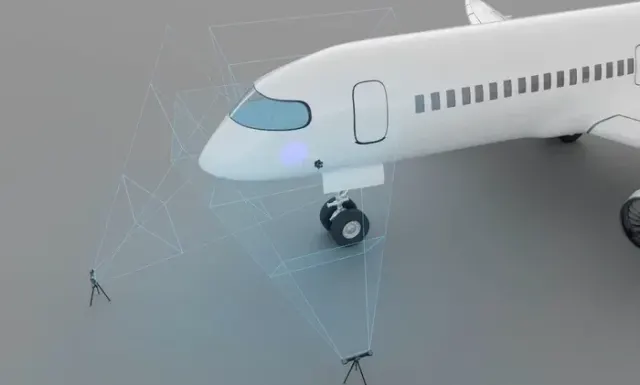

Авиакосмическая промышленность – сканирование фюзеляжей, крыльев и крупных компонентов

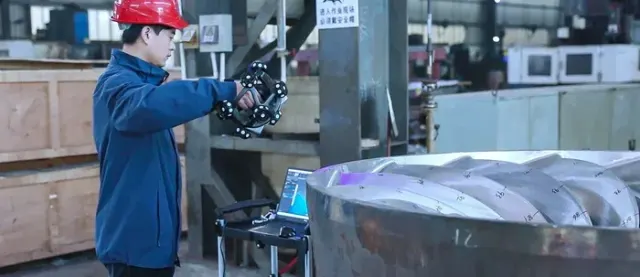

Энергетика и тяжелое машиностроение – контроль турбин, роторов и промышленного оборудования

Автомобильная промышленность – reverse engineering кузовов и шасси

Судостроение – измерение корпусов судов и крупных морских конструкций

Строительство и архитектура – сканирование зданий и инфраструктурных объектов

Для каких работ подходит

Контроль геометрических параметров

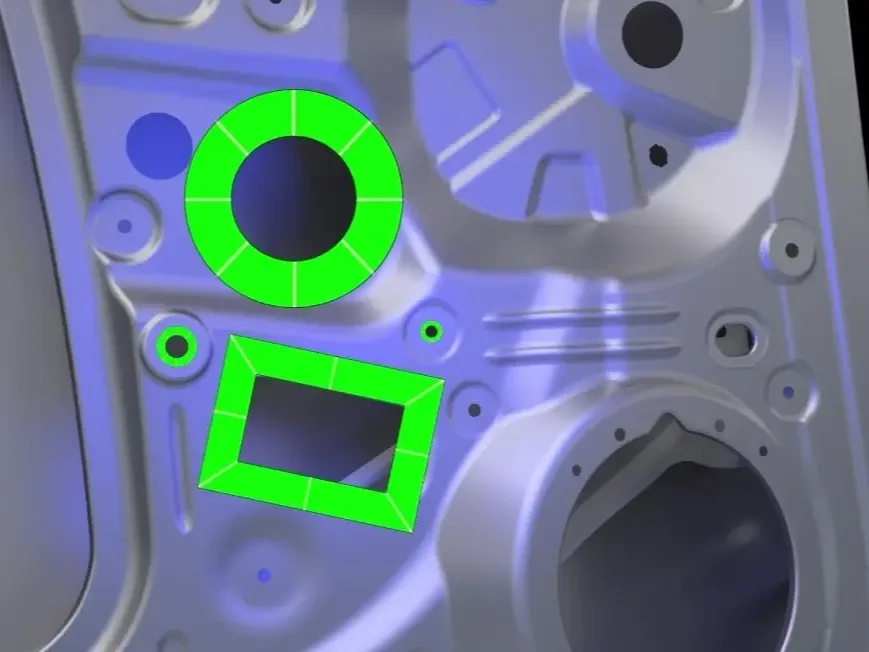

Точное измерение отверстий (точность позиционирования отверстий 0.050 мм)

Реверс инжиниринг

Создание цифровых моделей существующих объектов

Глубокое сканирование отверстий

Уникальная возможность сканирования труднодоступных зон

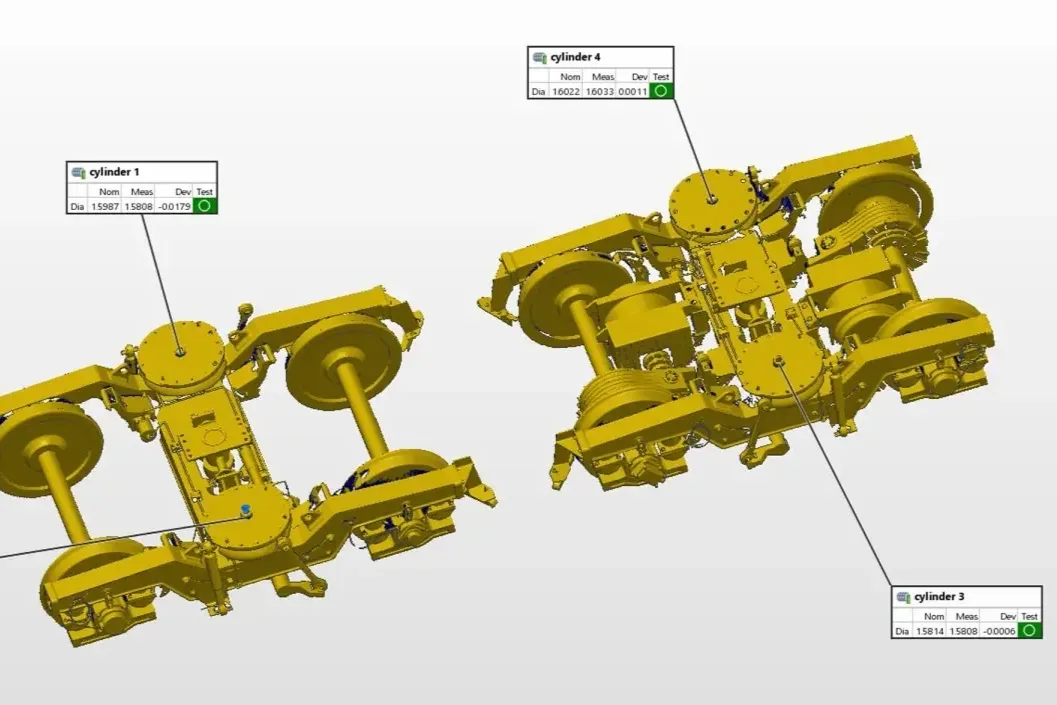

Сравнение с CAD-моделями

Мгновенная визуализация отклонений

Контроль деформаций

Мониторинг изменений геометрии в реальном времени

Подробное описание прибора

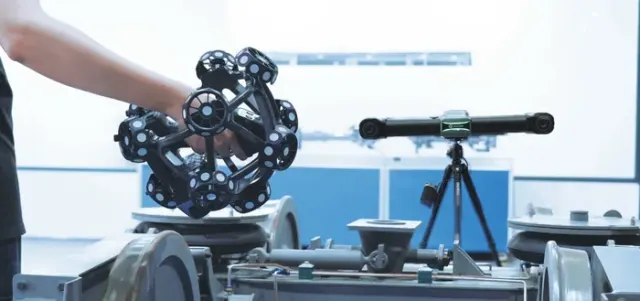

TrackScan Sharp-E представляет собой интегрированную систему оптического 3D-сканирования с активным трекингом, разработанную для решения самых сложных задач промышленной метрологии. Система оснащена революционной 25-мегапиксельной промышленной камерой, которая обеспечивает в 5 раз более высокое разрешение по сравнению с предыдущими поколениями сканеров.

Ключевая особенность TrackScan Sharp-E – технология Triple Cross с 81 синей лазерной линией, которая позволяет сканировать поверхности любой сложности, включая глубокие отверстия и труднодоступные зоны с рабочим расстоянием 300 мм и глубиной резкости 400 мм. 13 Система работает в полностью беспроводном режиме с передачей данных в реальном времени, что делает ее идеальным решением для сканирования крупногабаритных объектов в условиях производства.

TrackScan Sharp-E поддерживает объем измерений до 49 м³ при базовом расстоянии трекинга 3.5 м с точностью 0.049 мм, а максимальный рабочий объем достигает 125 м³ для самых масштабных проектов. 16 19 Все измерения системы проходят калибровку по международному стандарту ISO 17025, что гарантирует юридическую значимость результатов для сертификации и контроля качества.

Авиакосмическая промышленность

Контроль геометрии композитных конструкций, лопаток турбин, аэродинамических поверхностей.

Автомобильная промышленность

Сканирование корпусов судов, секций и внутренних помещений без ограничений по размерам.

Энергетика

Диагностика лопаток турбин, контроль износа деталей, сканирование трубопроводов и арматуры.

Тяжелое машиностроение

Контроль крупногабаритных деталей, вагонов, судовых конструкций, промышленного оборудования.

Медицина и протезирование

Создание точных 3D-моделей для ортопедических конструкций, стоматологических имплантатов.

Образование и НИОКР

Обучение студентов, научные исследования, прототипирование и разработка новых продуктов.

(1) Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе погрешности измерения расстояния (PS).

(2) Сертифицировано по ISO 17025: производительность оценивалась по стандарту VDI/VDE 2634 Часть 3 и спецификации JJF1951 на основе стандартной ошибки расстояний между калибровочными сферами.

(3) Диапазон высокоточных измерений промышленного уровня TrackScan Sharp-S составляет до 135 м³, а диапазон сканирования – до 233 м³.

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Scantech TrackScan Sharp-E

Оптическая трекинговая система

Точность
Точность(1)	До 0,025 мм
Разрешение	До 0,020 мм
Точность положения отверстий	0,050 мм
Сертификаты	CE, RoHS, WEEE, FCC
Скорость
Сверхбыстрое сканирование	81 синяя лазерная линия (технология Triple Cross)
Скорость сканирования	До 6000000 точек/с
Рабочая зона и размеры
Сверхточное сканирование	17 параллельных синих лазерных линий
Сканирование углублений	1 дополнительная синяя лазерная линия
Область сканирования	800 мм × 700 мм
Объемная точность(2)	10,4 м³ (3,5 м) — 0,049 мм
Объемная точность(2)	35 м³ (5,2 м) — 0,069 мм
Объемная точность(2)	90 м³ (7,2 м) — 0,128 мм
Оптимальное расстояние до объекта	300 мм
Оптика и режимы
Класс опасности лазера	Класс II (безопасен для глаз)
Объемная точность (в паре с фотограмметрической системой MSCAN)	0,044 мм + 0,012 мм/м
Глубина резкости	400 мм, 800мм (увеличенная глубина резкости)
ПО и подключение
Форматы выходных файлов	.stl, .pj3, .igs, .asc и др., пользовательские
Интерфейс подключения	USB 3.0, сетевой интерфейс
Корпус и эксплуатация
Рабочая температура	-10 – +40°C
Относительная влажность	10 – 90%, без конденсата
Прочее
Патенты	CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2
