Scantech TrackScan Sharp-Z

Флагман ScanoIogy для крупногабаритных объектов: рабочая зона до 12 м и детализация 50 Мп

Флагман ScanoIogy для крупногабаритных объектов:рабочая зона до 12 м и детализация 50 Мп

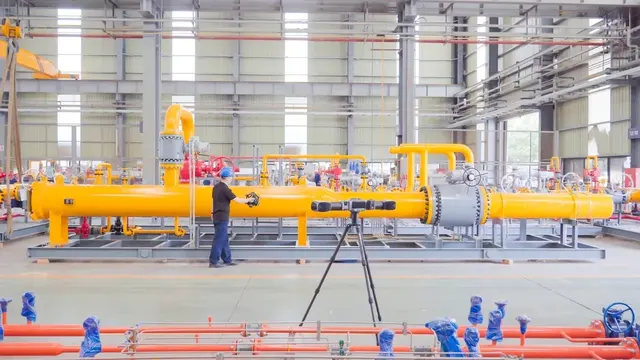

TrackScan Sharp-Z — флагманская оптическая система 3D-сканирования ScanoIogy для промышленного контроля крупногабаритных объектов на сложных производствах. Самая большая рабочая зона на рынке среди классических систем с оптическим трекером — до 12 м, а поворотная платформа с автоматическим слежением за сканером расширяет эту зону и снимает необходимость частых перестановок трекера.

Беспроводная передача данных, автономное питание и встроенная обработка данных обеспечивают мобильность системы и позволяют проводить измерения непосредственно на производственном участке.

Главные преимущества

До 12 м

Рабочая зона 360°

10 млн/с

Quad-Cross, 140 линий

50 Мп

Промышленная камера

ISO 10360-13

Метрологическая точность

Ключевые характеристики

до капитального ремонта

40 000 ч

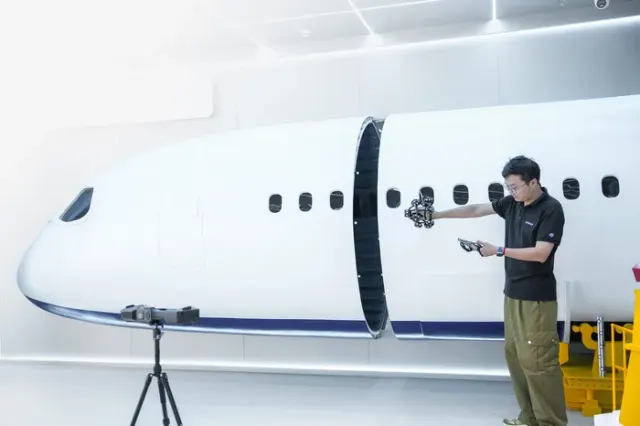

Авиация и космос

DefinSight: измерения и контроль в одной платформе

DefinSight - единая метрологическая платформа для 3D-сканеров и портативных КИМ. Понятный интерфейс, совместимость и быстрая обработка данных: захват и анализ 3D-данных идут быстрее и точнее.

Ультра сканирование

140 синих лазерных линий (технология Quad-Cross)

0,198 мм

Объёмная точность (с фотограмметрической системой MSCAN)

Глубина резкости

400 мм, 800 мм (увеличенная глубина резкости)

Форматы экспорта

.stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др.

Режимы беспроводной работы

i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, беспроводное отслеживание несколькими трекерами, Edge Inspection

Патенты

CN219834226U, CN219829788U, CN117036493B, CN222015590U, CN222027649U, CN222938454U, CN118857100B, CN223470614U, CN223194755U, CN223364169U, CN223564970U, CN223470623U, CN119845179B, CN223740420U, CN309683365S, CN224163159U, CN224265023U, CN121956025B

0,05 мм

(1) Характеристики подтверждены в соответствии со стандартами JJF 1951, VDI/VDE 2634 часть 3 и ISO 10360-13 в калибровочной лаборатории компании ScanoIogy, аккредитованной по ISO/IEC 17025.

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

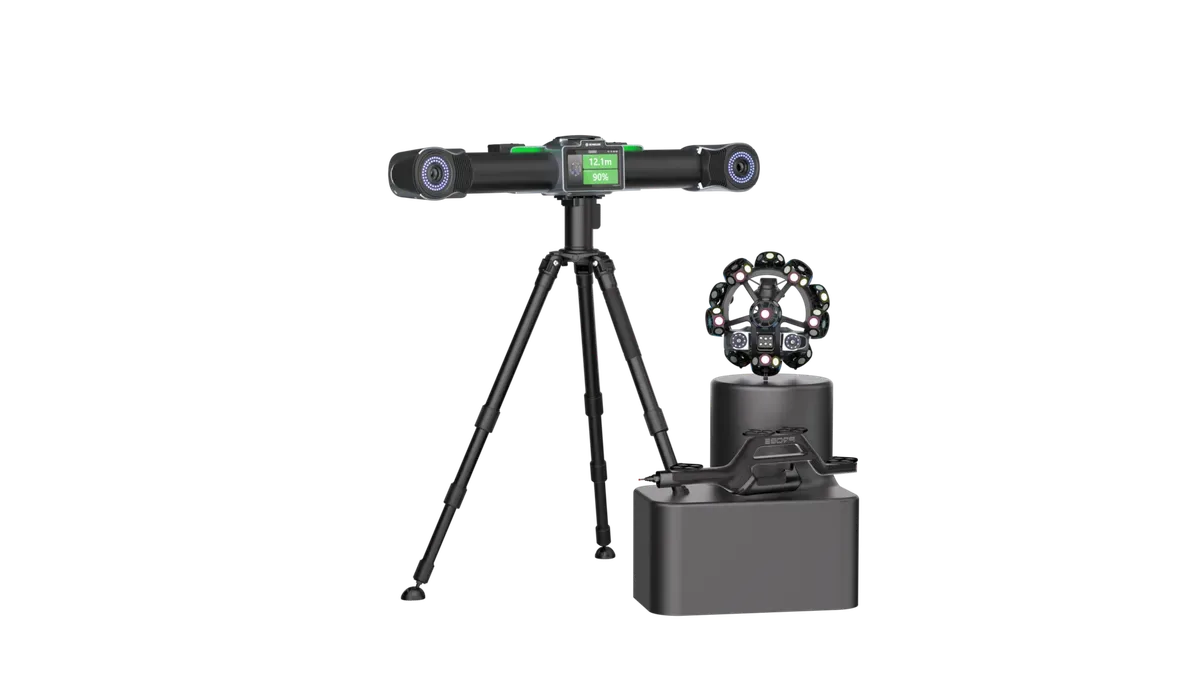

Scantech TrackScan Sharp-Z

Оптическая трекинговая система

Режим сканирования
Тип	TrackScan Sharp-Z
Ультра сканирование	140 синих лазерных линий (технология Quad-Cross)
Сверхточное (hyperfine) сканирование	21 параллельная синяя лазерная линия
Сканирование глубоких отверстий	1 дополнительная синяя лазерная линия
Точность ¹	до 0,025 мм
Частота кадров сканирования, до	200 кадров/с (FPS)
Скорость измерений, до	10 000 000 измерений/с
Область сканирования, до	800 мм × 700 мм
Класс лазера	Класс II (безопасен для глаз)
Разрешение, до	0,020 мм
Объёмная точность ¹
13 м³ (3,5 м)	0,039 мм
46 м³ (5,2 м)	0,062 мм
80 м³ ( 6,2 м )	0,089 мм
120 м³ (7,2 м)	0,118 мм
200 м³ (8,5 м)	0,149 мм
600 м³ (12 м)	0,198 мм
Объёмная точность (с фотограмметрической системой MSCAN)	0,039 мм + 0,012 мм/м
Погрешность формы (сфера) ¹	0,030 мм
Погрешность формы (плоскость) ¹	0,040 мм
Рабочее расстояние (stand-off)	300 мм
Глубина резкости	400 мм , 800 мм ( увеличенная глубина резкости )
Форматы экспорта	.stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др.
Диапазон рабочих температур	от −10 до +40 °C
Диапазон рабочей влажности (без конденсации)	10 ~ 90% RH
Интерфейсы	USB 3.0 , сетевой интерфейс (Ethernet)
Режимы беспроводной работы	i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, беспроводное отслеживание несколькими трекерами, Edge Inspection
Сертификация	CE, RoHS , WEEE , FCC
Патенты	CN219834226U , CN219829788U , CN117036493B , CN222015590U , CN222027649U , CN222938454U , CN118857100B , CN223470614U , CN223194755U , CN223364169U , CN223564970U , CN223470623U , CN119845179B , CN223740420U , CN309683365S , CN224163159U , CN224265023U , CN121956025B
Точность положения отверстий	0,05 мм
