Name: Scantech TrackScan SHARP 49
Brand: Scantech

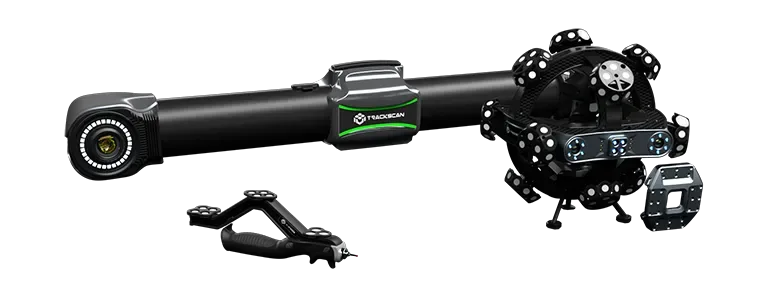

TrackScan Sharp, состоящий из портативного 3D-сканера i-Scanner и оптического трекера i-Tracker, представляет собой совершенно новое поколение оптической 3D-измерительной системы, предназначенной для измерения крупногабаритных деталей. Она выводит оптические измерения на совершенно новый уровень, обеспечивает измерение на расстоянии до 6 метров, диапазон измерительного объема 49 м3 и объемную точность до 0,049 мм (в объёме 10,4 м3).

Точное определение кромок

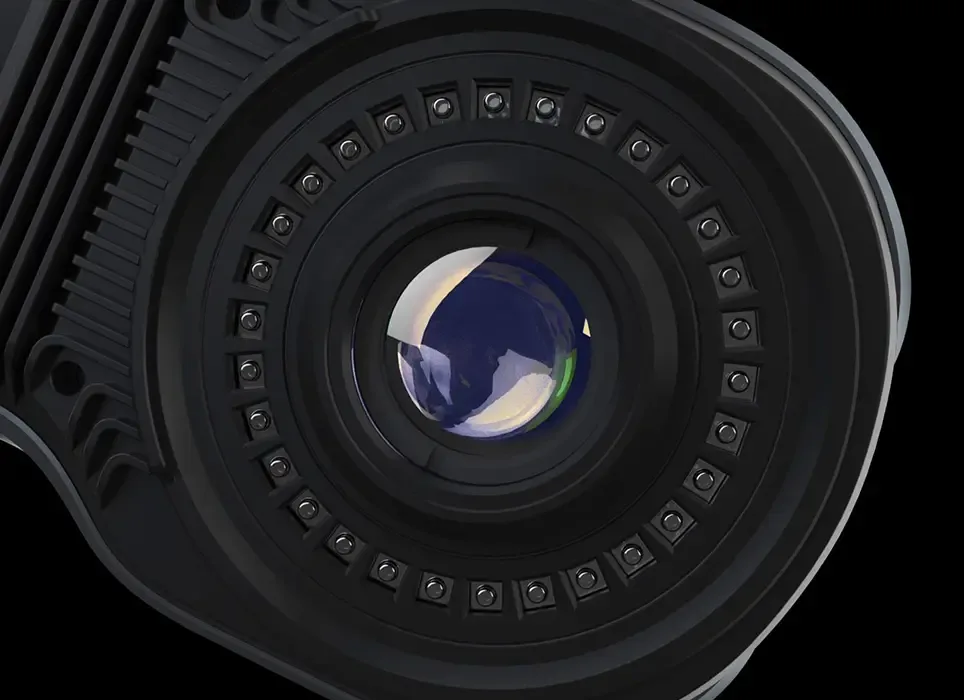

Промышленные камеры 25 МП

Сверхвысокое разрешение для сложных деталей

Система TrackScan Sharp оснащена новейшей промышленной камерой. Разрешение камеры составляет 25 мегапикселей, что в 5 раз больше, чем у предыдущего поколения. Благодаря динамическому адаптивному светодиодному алгоритму, глубине резкости на большом расстоянии и сильной защите от помех система может автоматически получать четкие изображения на расстоянии до 6 метров.

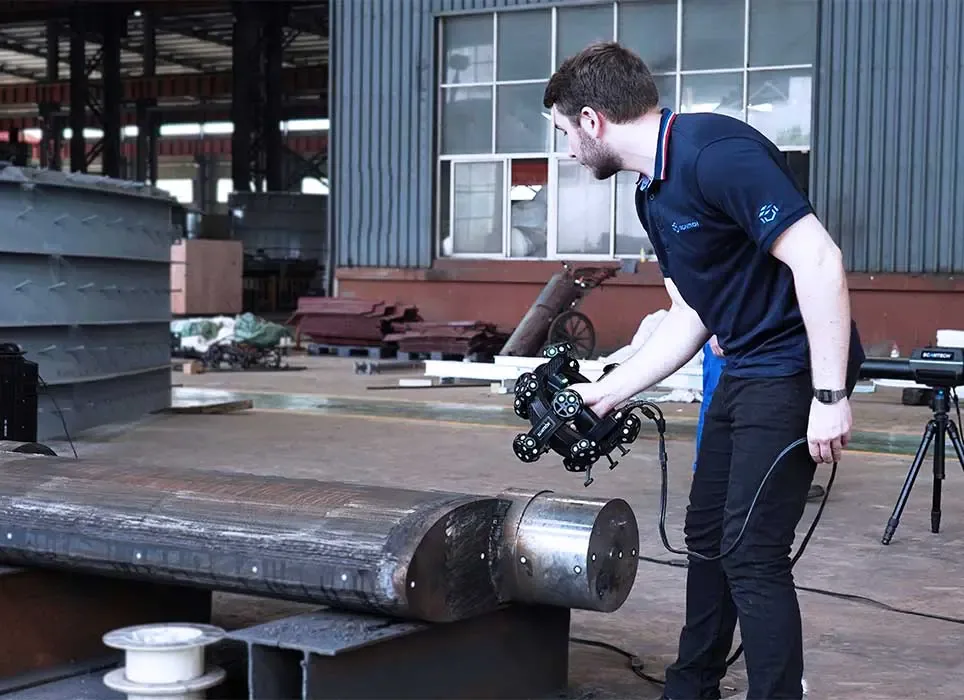

Измерение в огромных объемах

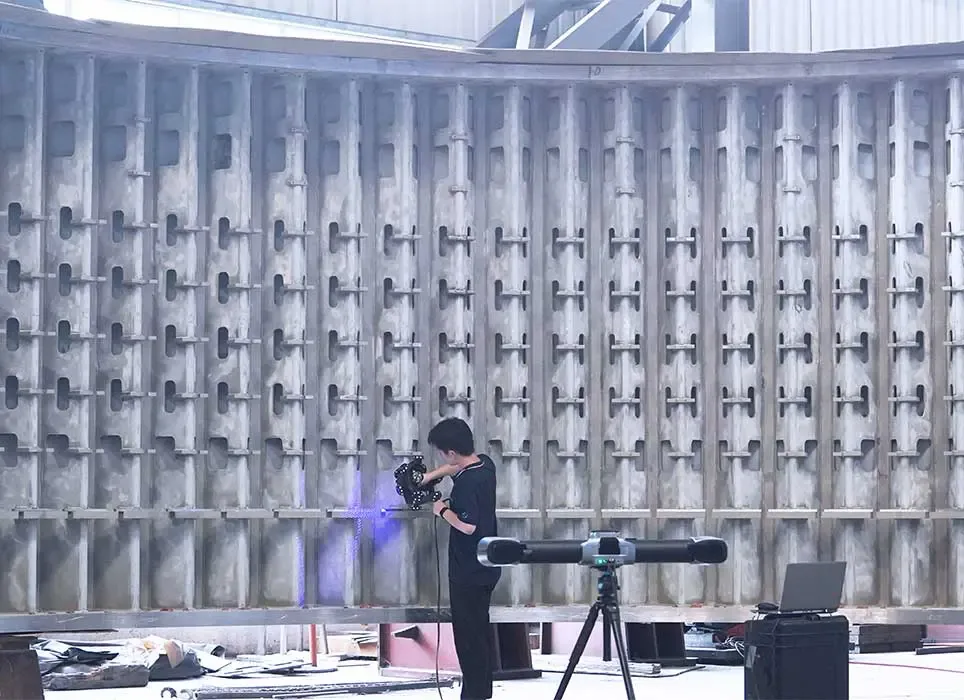

Благодаря большому объему измерений и надежному алгоритму измерения кромок TrackScan Sharp позволяет за один раз сканировать крупногабаритные детали.
Пользователям не нужно часто перемещать трекер при измерении крупных деталей, что обеспечивает эффективные, плавные и точные измерения.

Периферийные вычисления и впечатляющая производительность

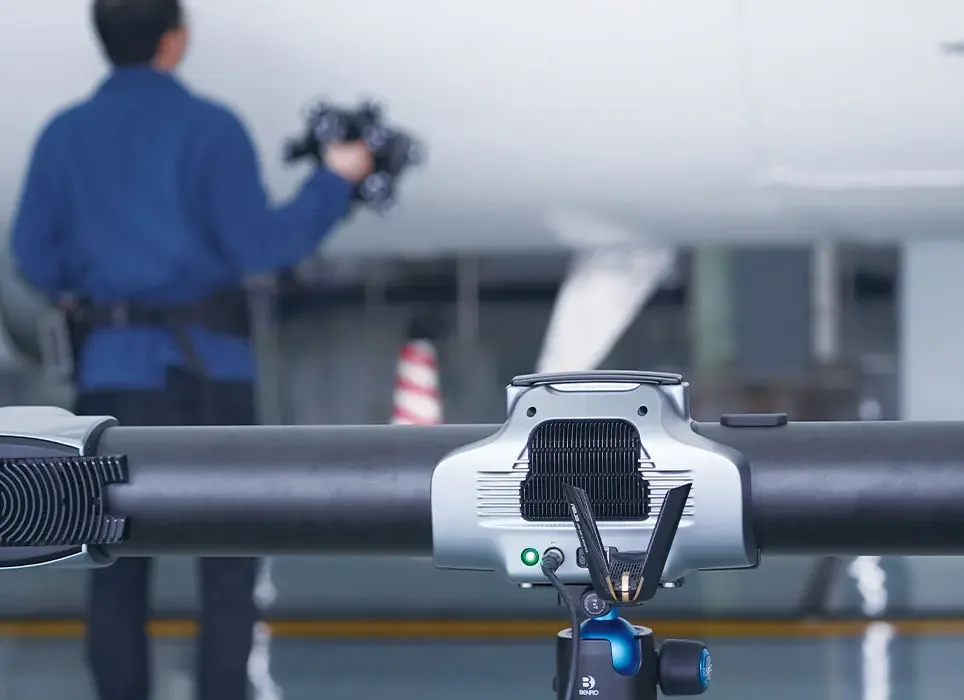

Недавно разработанный i-Tracker имеет встроенный процессор для эффективной обработки данных и вычислений, который может предоставлять координаты в режиме реального времени.
Эти инновационные периферийные вычисления экономят вычислительную мощность компьютера, повышая его способность обрабатывать отсканированные данные. Он оптимизирует данные, делает их более надежными и стабильными, впечатляя пользователей выдающейся производительностью.

Потрясающая точность

Благодаря мощному аппаратному и программному обеспечению TrackScan Sharp обеспечивает результаты измерений высокой точности метрологического уровня. Эта оптическая система 3D-слежения обеспечивает соответствие результатов измерений высоким метрологическим требованиям. Благодаря большому объему отслеживания, который увеличился примерно на 200 %, пользователи могут измерять огромные детали без ущерба для точности.

Быстрое 3D-сканирование и обновленная передача данных

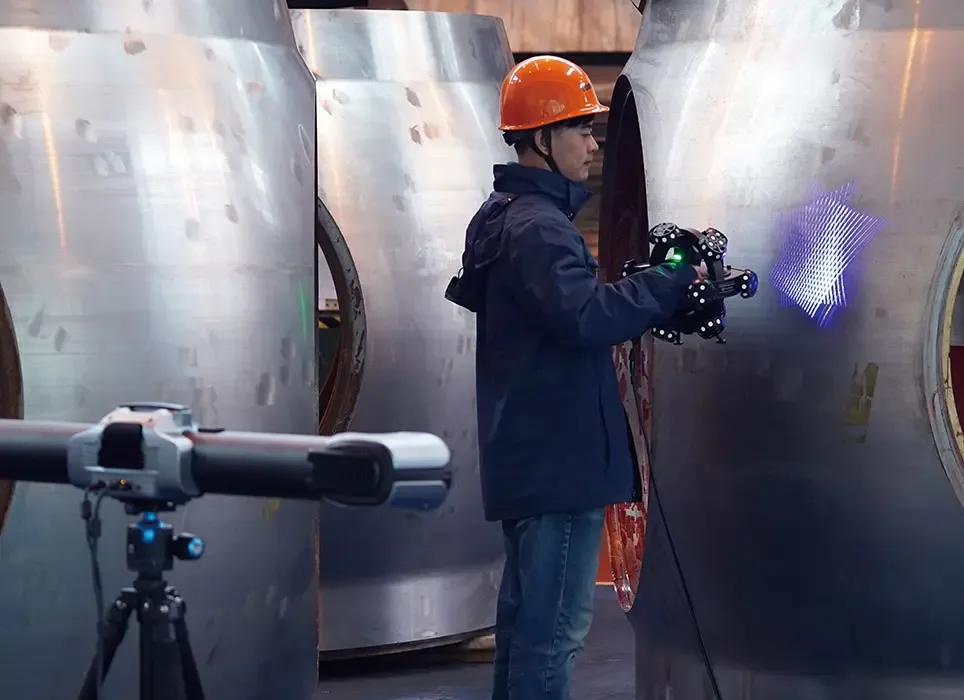

Благодаря технологии оптического отслеживания TrackScan Sharp может точно измерять детали без необходимости прикреплять маркеры. Большой объем отслеживания позволяет пользователям измерять несколько деталей одновременно, что значительно повышает эффективность операций.
Система 3D-сканирования может передавать данные как по проводам, так и без них. В проводном режиме система может отправлять данные на большие расстояния в соответствии с промышленными стандартами измерений. Дополнительная опция поддерживает беспроводной режим в различных условиях работы, что удобно благодаря операциям Plug-and-Play. Его можно быстро настроить и гибко эксплуатировать в зависимости от различных условий окружающей среды, обеспечивая эффективные измерения.

Инновационный дизайн

Изготовленный из углеродного волокна аэрокосмического класса в форме сферы, i-Scanner предназначен для интенсивного использования. Эргономичная ручка позволяет обеспечить длительное использование 3D-сканера, не вызывая особой усталости, что обеспечивает свободное измерение.
i-Tracker имеет интуитивно понятную световую полосу, которая показывает рабочее состояние в режиме реального времени. Конструкция полой решетки помогает камерам поддерживать стабильную температуру на протяжении всего процесса сканирования.

(1) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность измерения (размер) (PS). (2) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность расстояния между сферами (SD).

Точность

Точность(1)

До 0,025 мм

Точность позиционирования отверстий

0,050 мм

Разрешение

До 0,020 мм

Скорость

Сверхбыстрое сканирование

21синих лазерных крестов

Скорость измерений

до 2 600 000 измерений/сек

Рабочая зона и размеры

Гипертонкое сканирование

7 синих параллельных лазерных линий

Сканирование глубоких отверстий

1 синяя лазерная линия

Рабочая дистанция

300 мм

Область сканирования

До 500 мм × 600 мм

Оптика и режимы

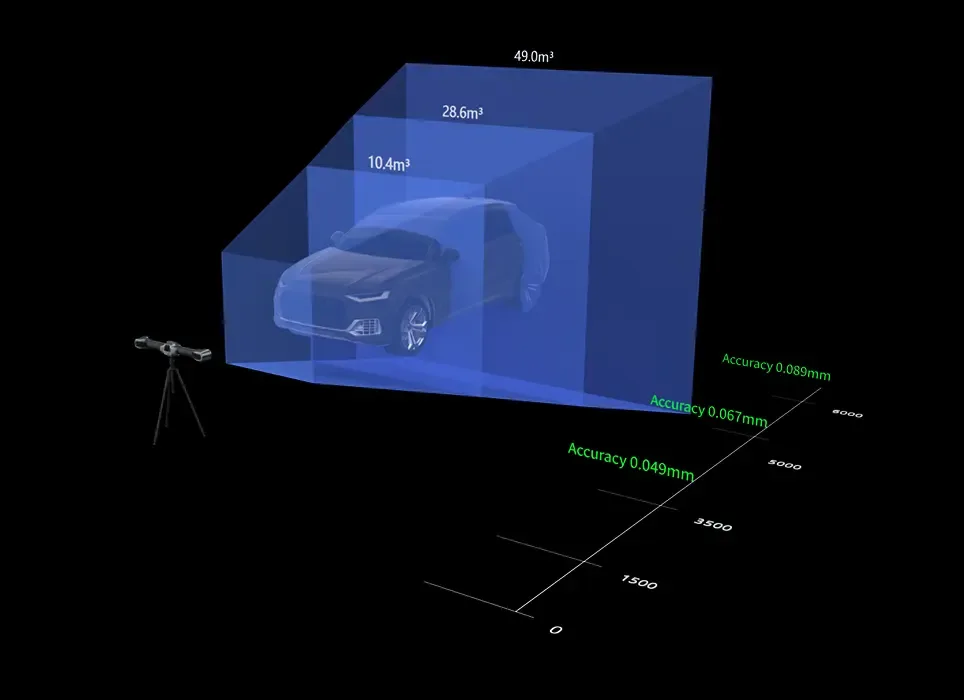

Объемная точность 10.4 м³ (дистанция трекера 3.5 м)(2)

0,049 мм

Объемная точность 28.6 м³ (дистанция трекера 5.0 м)(2)

0,067 мм

Объемная точность 49.0 м³ (дистанция трекера 6.0 м)(2)

0,089 мм

Объемная точность (с фотограмметрической системой MSCAN)

0,044 мм + 0,012 мм

Дальность трекинга с i-Tracker

6000 мм

Разрешение камер i-Tracker

25 МП

Глубина резкости

400 мм

Лазерный класс

Класс II (безопасный для глаз)

ПО и подключение

Рекомендуемые габариты изделий

10 - 12000 мм

Корпус и эксплуатация

Рабочая температура

0°C–40°C

Влажность

10-90% без конденсата
