Scantech TrackScan GO

Портативная оптическая 3D-измерительная система

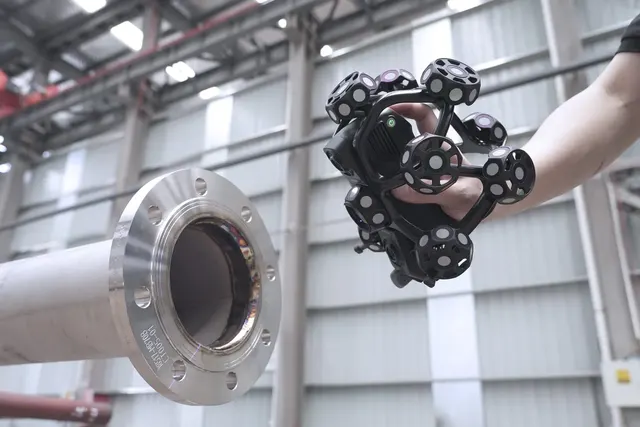

TrackScan GO — компактная портативная система 3D-сканирования Scanology, самая маленькая трекерная система в линейке: всё в одном кейсе, удобно перевозить между объектами и работать на выезде. Три конфигурации измерений в одном устройстве — безметочное сканирование средних и небольших объектов, трекинг крупногабаритных деталей и работа в труднодоступных зонах.

Главные преимущества

До 0,020 мм

Точность сканера

76 лазерных линий

4 режима сканирования

ISO 10360-13

Соответствие стандарту

Три конфигурации

измерений

Ключевые характеристики

Точность при работе сканера и трекера

2500 × 2000 мм

DefinSight-Inspect

Преимущества системы TrackScan GO

Самая компактная трекерная система в линейке Scanology

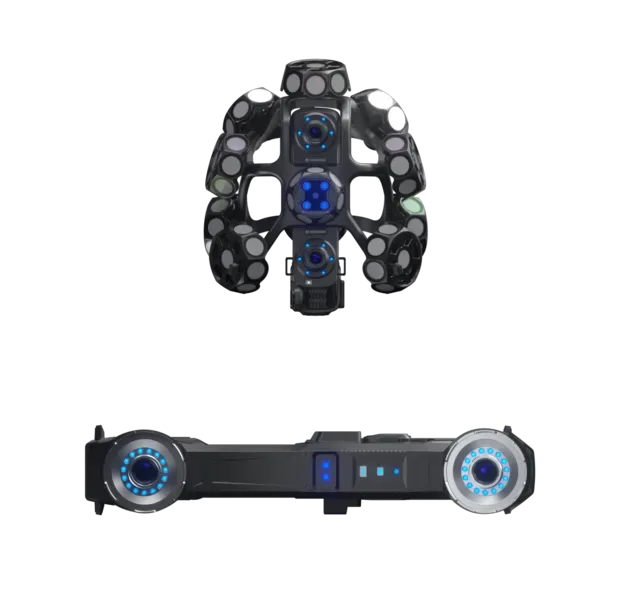

Трекер, сканер и всё оборудование в одном кейсе 660 × 499 × 329 мм. Беспроводной режим работы и возможность подключения AirGO Pad — интегрированного решения на базе планшета — позволяют отказаться от компьютера, кабелей и внешнего питания. Удобно перевозить между объектами и работать на выезде.

3 конфигурации измерений в одном приборе

Трекер и сканер работают совместно или независимо — для средних и небольших объектов в безметочном режиме, для крупногабаритных деталей с трекером и для труднодоступных зон одним сканером. Одна система закрывает задачи, для которых раньше требовалось несколько приборов.

Промышленная точность — стандарт ISO 10360-13

TrackScan GO соответствует ISO 10360-13. Комплексный контроль обеспечивает высокую точность и стабильность результатов измерений и позволяет использовать систему для задач промышленного контроля — от входного контроля деталей до обратного инжиниринга.

Цветная камера с AR — больше областей применения

Встроенная цветная камера поддерживает AR-наложение: CAD-модель проецируется на деталь для быстрого выравнивания и интуитивного контроля сборки. Дефекты — царапины, вмятины — фиксируются прямо на 3D-модели: видны, записываемы и прослеживаемы. Физическое состояние детали сливается с 3D-данными.

Авиация и космос

DefinSight: измерения и контроль в одной платформе

DefinSight - единая метрологическая платформа для 3D-сканеров и портативных КИМ. Понятный интерфейс, совместимость и быстрая обработка данных: захват и анализ 3D-данных идут быстрее и точнее.

Сканер

150 мм ~ 450 мм, с возможностью расширения до 650 мм Сверхточное сканирование: 120 мм ~ 300 мм

Трекер

500 мм ~ 1500 мм, с возможностью расширения до 2500 мм

Габариты i-Scanner

197,6 мм × 191,3 мм × 234,2 мм

Габариты i-Tracker

418,6 мм × 122,1 мм × 83,9 мм

Размеры защитного кейса

660 мм × 499 мм × 329 мм

Форматы экспорта

.stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др.

Диапазон рабочих температур

от −10 °C до +40 °C

Патенты

US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, EP3907702B1, US12293530B2, US12518402B2, CN109000582B, CN111694665B, CN111678459B, CN214149174U, CN214379242U, CN214379241U, CN112802002B, CN214755707U, CN114554025B, CN113514008B, CN114627249B, CN218103238U, CN115289974B, CN115325959B, CN218584004U, CN115511688B, CN115661369B, CN113074659B, CN115695763B, CN115690333B, CN113473034B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113079269B, CN113079270B, CN113670202B, CN111932465B, CN222013042U, CN222027649U, CN222279677U, CN222317979U, CN222317980U, CN222353116U, CN222560923U, CN113593010B, CN222865846U, CN119919604B, CN119359964B, CN223461002U, CN223527609U, CN119845179B, CN116045843B, CN118857100B, CN223596816U, US12725299B2, DE202025004261 (1) Характеристики подтверждены в соответствии со стандартами JJF 1951, VDI/VDE 2634 часть 3 и ISO 10360-13 в калибровочной лаборатории компании Scanology, аккредитованной по ISO/IEC 17025.

(2) В паре с высокоточной масштабной линейкой (scale bar).

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Scantech TrackScan GO

Оптическая трекинговая система

Тип
TrackScan GO-C	TrackScan GO-E
Режим сканирования
Ультрабыстрое сканирование	34 перекрестные синие лазерные линии
Сверхточное (hyperfine) сканирование	7 параллельных синих лазерных линий
Сканирование глубоких отверстий	1 дополнительная синяя лазерная линия
Сканирование больших областей с трекером	34 синие лазерные линии
Фотограмметрия	Адаптивная фотограмметрия
Дальность отслеживания на один i-Tracker
2800 мм	3500 мм
Точность (1)
Сканирование с трекером	до 0,030 мм
Сканирование только сканером	до 0,020 мм
Сканирование только трекером	до 0,075 мм
Объёмная точность (1)
Сканирование с трекером	0,064 мм
Сканирование только сканером	0,015 мм + 0,035 мм/м
Сканирование только трекером (2)	0,072 мм + 0,012 мм/м
Сферичность (1)
0,040 мм	0,035 мм
Плоскостность (1)
0,060 мм	0,050 мм
Рабочее расстояние
Сканер	150 мм ~ 450 мм, с возможностью расширения до 650 мм Сверхточное сканирование: 120 мм ~ 300 мм
Трекер	500 мм ~ 1500 мм, с возможностью расширения до 2500 мм
Область сканирования, до
Сканер	500 мм × 600 мм
Трекер	2500 мм × 2000 мм
Класс лазера	Класс II (безопасен для глаз)
Разрешение, до	0,020 мм
Скорость измерений, до	6 500 000 измерений/с
Габариты i-Scanner	197,6 мм × 191,3 мм × 234,2 мм
Масса i-Scanner	860 г (без аккумулятора)
Габариты i-Tracker	418,6 мм × 122,1 мм × 83,9 мм
Масса i-Tracker	1580 г (без аккумулятора)
Размеры защитного кейса	660 мм × 499 мм × 329 мм
Форматы экспорта	.stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др.
Диапазон рабочих температур	от −10 °C до +40 °C
Диапазон рабочей влажности (без конденсации)	10–90% RH
Беспроводной стандарт	Wi-Fi 6, 802.11a/b/g/n/ac/ax
Интерфейсы	USB 3.0 Type-C
Патенты	US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, EP3907702B1, US12293530B2, US12518402B2, CN109000582B, CN111694665B, CN111678459B, CN214149174U, CN214379242U, CN214379241U, CN112802002B, CN214755707U, CN114554025B, CN113514008B, CN114627249B, CN218103238U, CN115289974B, CN115325959B, CN218584004U, CN115511688B, CN115661369B, CN113074659B, CN115695763B, CN115690333B, CN113473034B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113079269B, CN113079270B, CN113670202B, CN111932465B, CN222013042U, CN222027649U, CN222279677U, CN222317979U, CN222317980U, CN222353116U, CN222560923U, CN113593010B, CN222865846U, CN119919604B, CN119359964B, CN223461002U, CN223527609U, CN119845179B, CN116045843B, CN118857100B, CN223596816U, US12725299B2, DE202025004261
