Name: Scantech NimbleTrack Gen2
Brand: Scantech

Scanology (Scantech) NimbleTrack Gen2

Scanology (Scantech) NimbleTrack Gen2 — это революционная беспроводная сканирующая система, созданная для решения самых сложных задач метрологии и контроля качества в реальных производственных условиях. В отличие от традиционных трекерных систем, NimbleTrack Gen2 предлагает мобильность без потери точности благодаря запатентованной технологии i-Tracker и адаптивной фотограмметрии.

Система работает автономно от внешних источников питания и обеспечивает мгновенное получение точных 3D-данных прямо на производственной площадке, сокращая время измерений в 5-7 раз по сравнению с аналогами. Это не просто сканер – это полноценная измерительная лаборатория в одном компактном устройстве, которое поместится в прочный кейс и будет готово к работе в любой точке вашего предприятия.

Почему NimbleTrack Gen2 выбирают среди контуренов

Молниеносная скорость сканирования

Скорость измерения до 6,630,000 точек/сек
Частота кадров 120 fps
Сокращение времени измерения сложных деталей с часов до минут

Ювелирная точность в полевых условиях

Точность системы до 0,025 мм
Автоматическая калибровка и компенсация температурных воздействий
Работа при температуре от -10°C до +40°C

Полная беспроводная свобода

Автономная работа до 4 часов от аккумуляторов
Технология Wi-Fi 6 для стабильного соединения
Беспроводная синхронизация нескольких трекеров

Универсальность для любых задач

4 режима сканирования в одном устройстве
Работа с деталями от нескольких сантиметров до 10+ метров
Совместимость с промышленными программными комплексами

NimbleTrack Gen2 — надежный партнер для ваших отраслевых задач

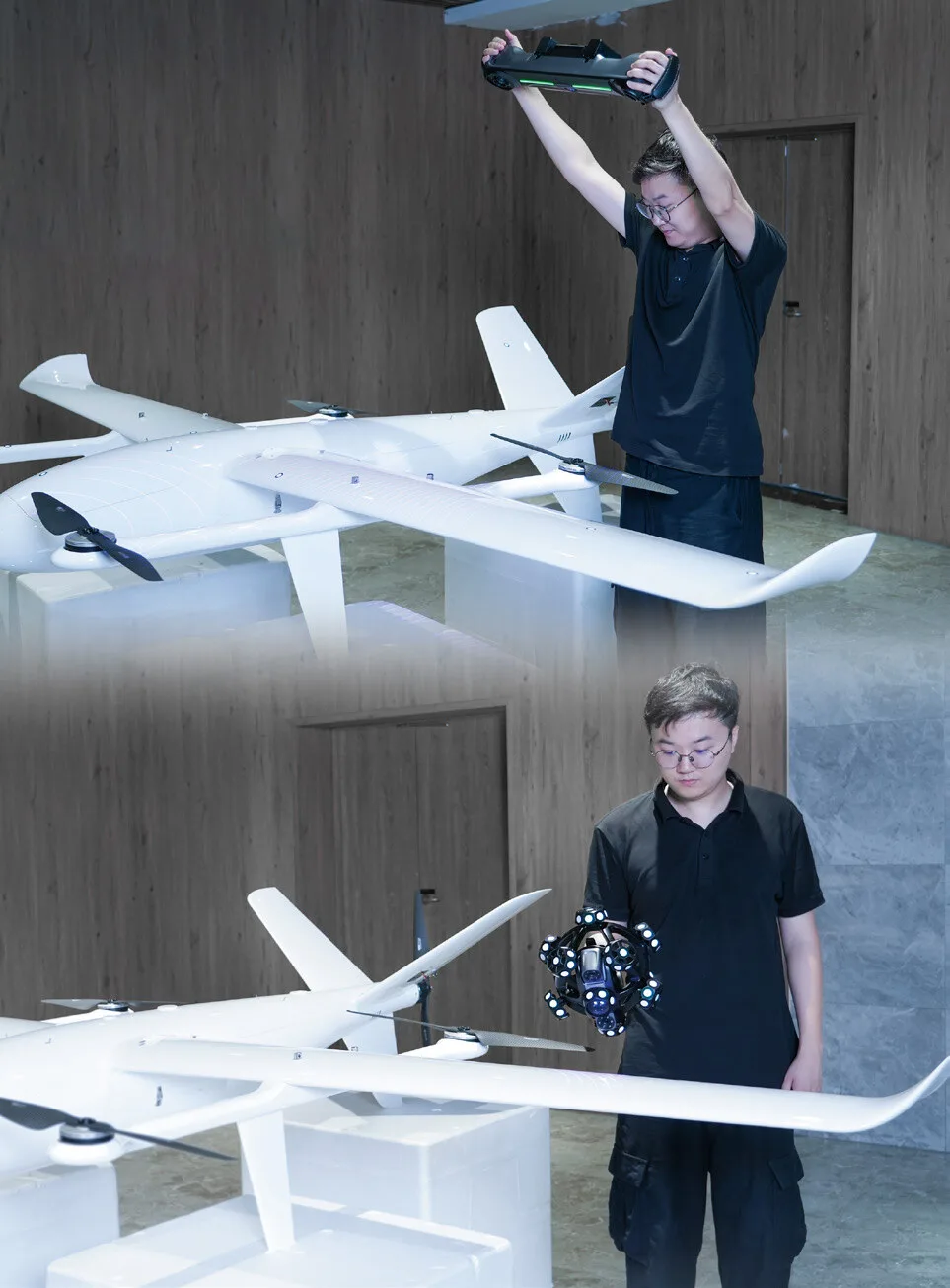

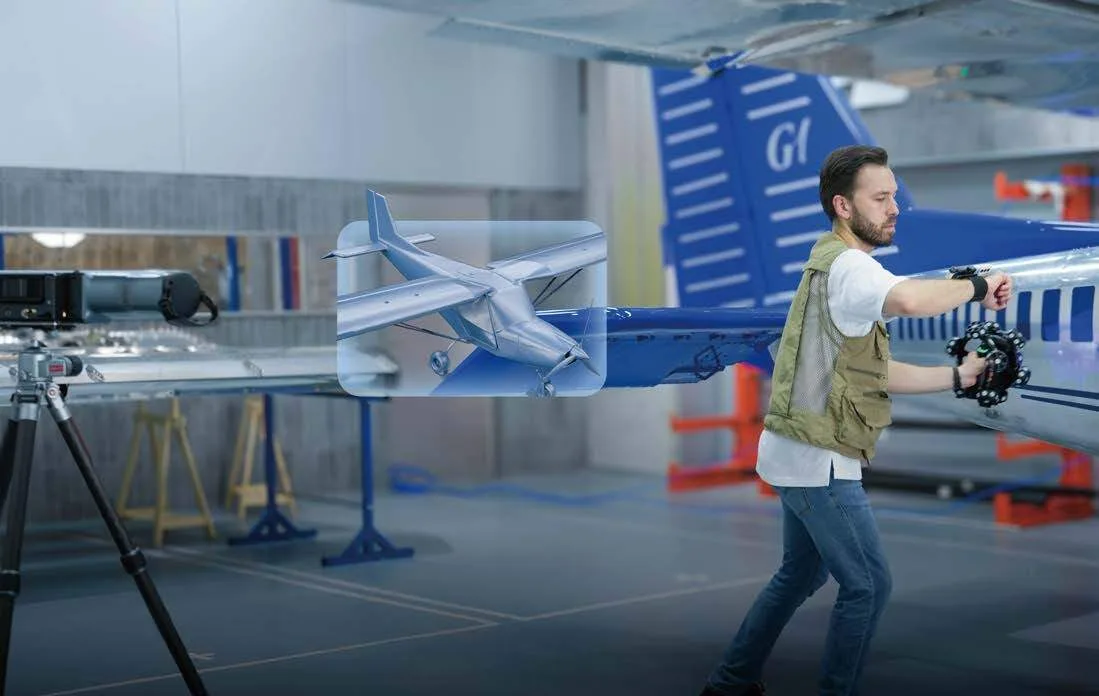

Авиакосмическая промышленность

Контроль лопаток турбин
Корпусов двигателей
Верификация сборки конструкций

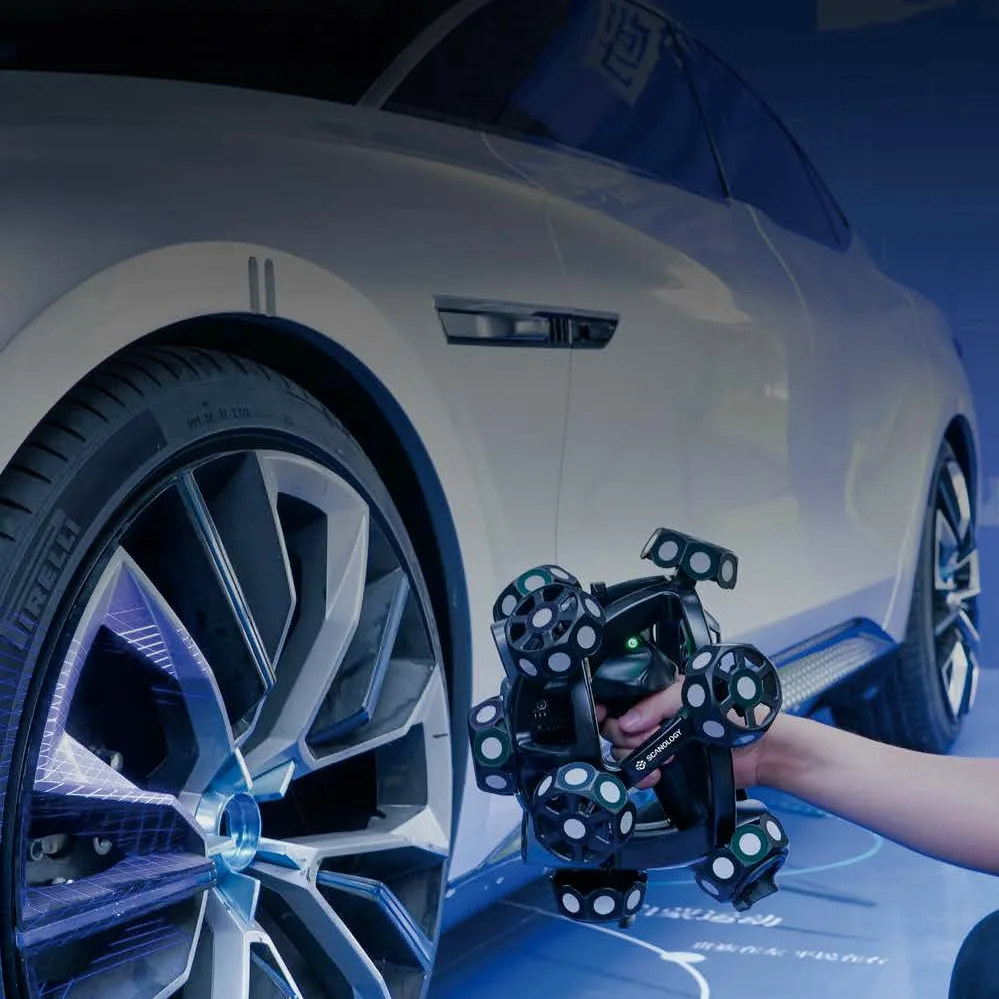

Контроль кузовов, штампованных деталей
Анализ отклонений при сборке
Обратное проектирование запчастей

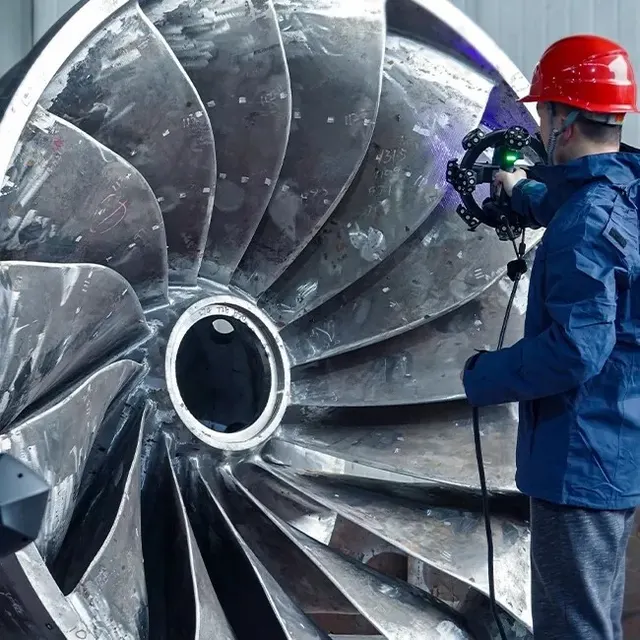

Энергетика и машиностроение

Диагностика износа оборудования
Контроль геометрии трубопроводов и сосудов
Верификация монтажных зазоров

Судостроение

Сканирование корпусов судов и отсеков
Контроль монтажа механизмов и систем
Обратное проектирование судовых компонентов

Промышленность

Контроль ответственных деталей
Обратное проектирование узлов
Верификация геометрии в полевых условиях

Широкий спектр измерительных задач – одно решение

Контроль качества и метрология

Сравнение с CAD-моделями
Создание отчетов по отклонениям
Статистический анализ процессов

Обратное проектирование (реверс-инжиниринг)

Создание 3D-моделей по физическим объектам
Восстановление утраченной документации
Модернизация устаревшего оборудования

Цифровизация производственных активов

Создание цифровых двойников оборудования
Документирование состояния объектов
Планирование модернизации

Первичная приемка и монтаж

Контроль геометрии при монтаже
Верификация сборочных зазоров
Документирование установки

Диагностика и ремонт

Анализ износа и деформаций
Планирование ремонтных работ
Контроль качества после ремонта

Технологические преимущества NimbleTrack Gen2

Сканирующая система ScanTech NimbleTrack Gen2 представляет собой интегрированное решение для промышленных измерений, разработанное с учетом требований реального производства.

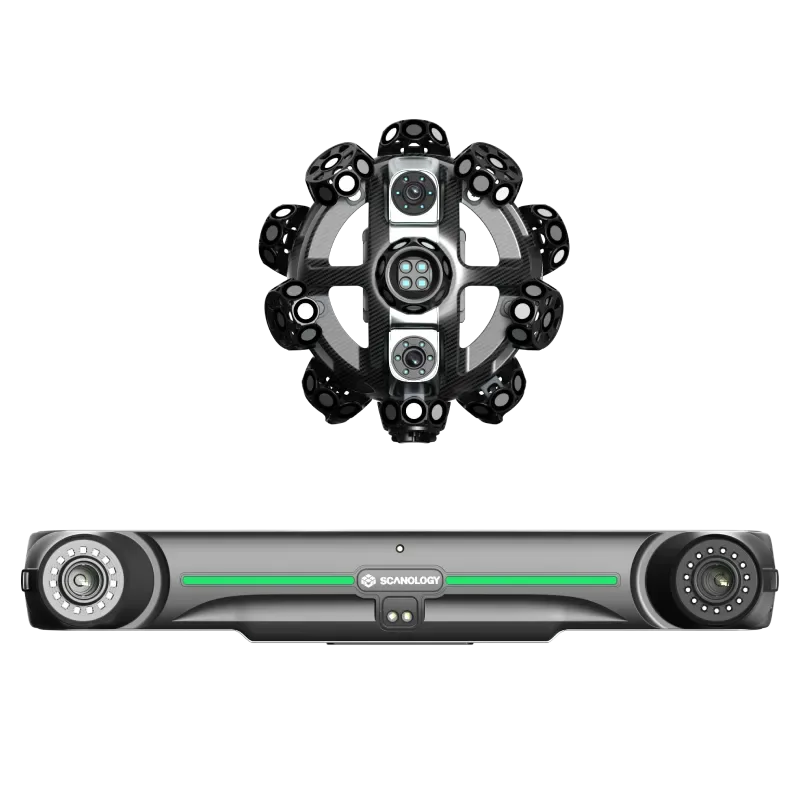

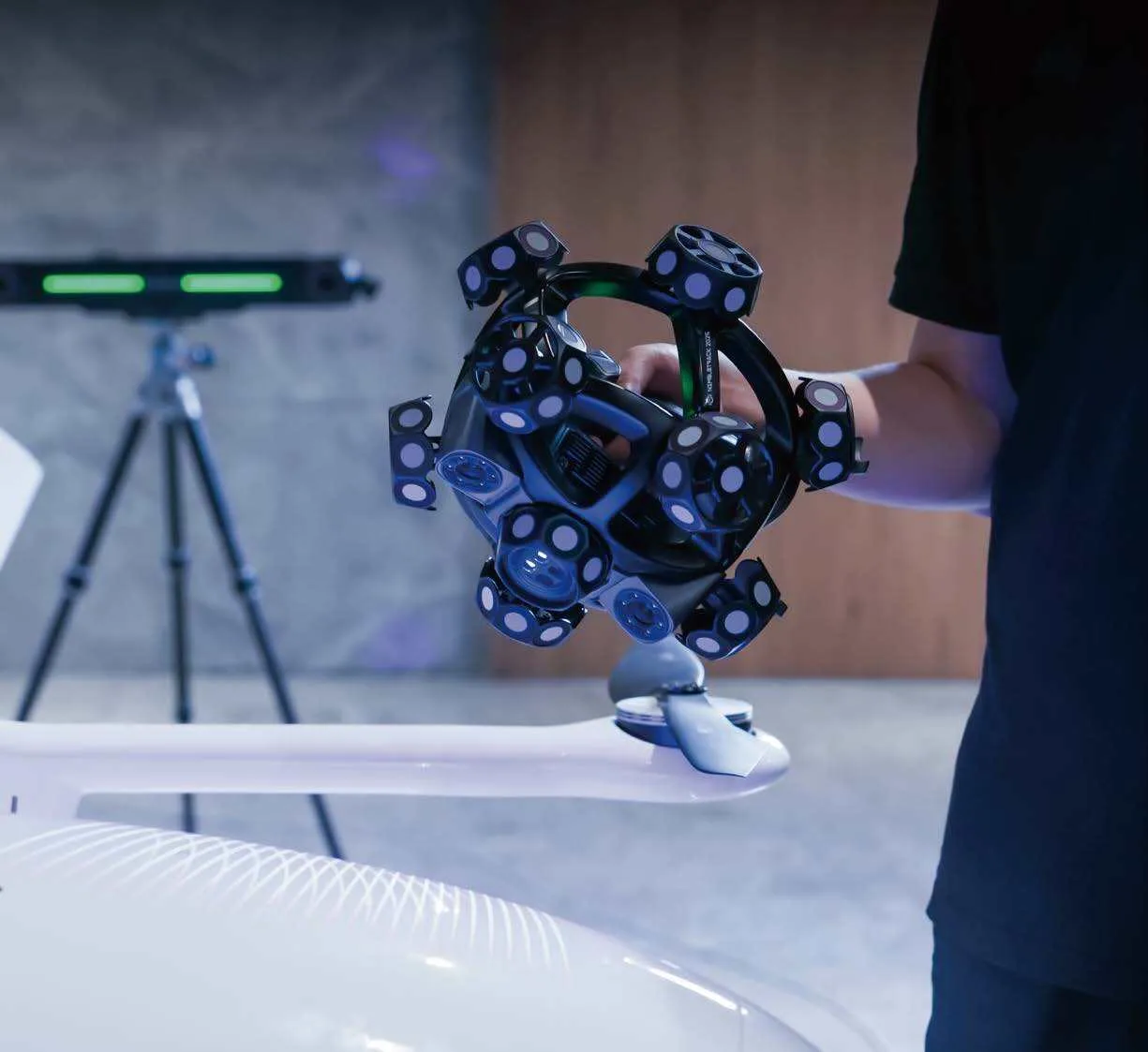

Система состоит из двух основных компонентов: i-Scanner (сканирующая головка) и i-Tracker (система отслеживания положения), работающих в беспроводном режиме по технологии Wi-Fi 6.

Ключевые технологические особенности

Многорежимная лазерная система – NimbleTrack Gen2 оснащен интеллектуальной системой лазерных линий, автоматически переключающейся между режимами в зависимости от задачи:

Ультра-быстрое сканирование (54 синие лазерные линии) для крупных поверхностей и быстрого захвата геометрии
Сканирование в высоком разрешении (17 параллельных лазерных линий) для детального захвата сложных геометрий и мелких элементов
Сканирование глубоких отверстий (дополнительная лазерная линия) для захвата внутренних поверхностей и труднодоступных зон
Адаптивная фотограмметрия для обеспечения точности на больших расстояниях и объемах

Система полностью автономна благодаря встроенным аккумуляторам и беспроводному модулю. i-Scanner и i-Tracker могут работать на расстоянии до 4,2 метров друг от друга, обеспечивая сканирование объектов практически любого размера. Технология Edge Inspection позволяет проводить предварительную обработку данных непосредственно в сканере, снижая требования к вычислительной мощности ноутбука.

Промышленная надежность – корпуса i-Scanner и i-Tracker выполнены из аэрокосмических алюминиевых сплавов и композитных материалов, обеспечивающих защиту от пыли, влаги и механических воздействий. Система прошла тестирование в экстремальных условиях и способна работать при температурах от -10°C до +40°C и влажности до 90% без конденсации.

Технические параметры

*Примечание: точность подтверждена по стандартам ISO 17025 (JJF1951 и VDI/VDE 2634 Part 3)

NimbleTrack-C Gen2

NimbleTrack-E Gen2

Режимы сканирования

Ультра-быстрое сканирование

54 синие лазерные линии

Гиперфайн сканирование

17 синих параллельных лазерных линий

Сканирование глубоких отверстий

1 дополнительная лазерная линия

Адаптивная фотограмметрия

Да

Точность

Точность в режиме только сканер*

До 0,020 мм

Точность системы*

До 0,025 мм

Объемная точность (на расстоянии 3,5 м)

0,060 мм

0,059 мм

Объемная точность (на расстоянии 4,2 м)

—

0,072 мм

Точность отверстий

0,050 мм

Производительность

Частота кадров

120 кадров/сек

Скорость измерений

До 6 630 000 изм/с

Разрешение

До 0,020 мм

Рабочие параметры

Рабочее расстояние до i-Tracker

3500 мм

4200 мм

Дистанция сканирования

300 мм

Глубина резкости

400 мм

Максимальная площадь сканирования

500 мм × 600 мм

Физические характеристики

Габариты i-Scanner

252×195×260 мм

Вес i-Scanner (нетто)

1,3 кг

Вес i-Scanner (с батареей)

1,4 кг

Габариты i-Tracker

570×87×94 мм

Вес i-Tracker (нетто)

2,2 кг

Вес i-Tracker (с батареей)

2,6 кг

Габариты защитного кейса

1000×425×280 мм

Эксплуатационные условия

Диапазон рабочих температур

-10°C – +40°C

Влажность (без конденсации)

10-90% RH

Класс лазера

Class II (безопасный для глаз)

Подключение

Беспроводной режим

Wi-Fi 6, 802.11a/b/g/n/ac

Проводной режим

USB3-B, Gigabit Ethernet

Совместимость

Выходные форматы

.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.

Scantech NimbleTrack Gen2

Основные характеристики
