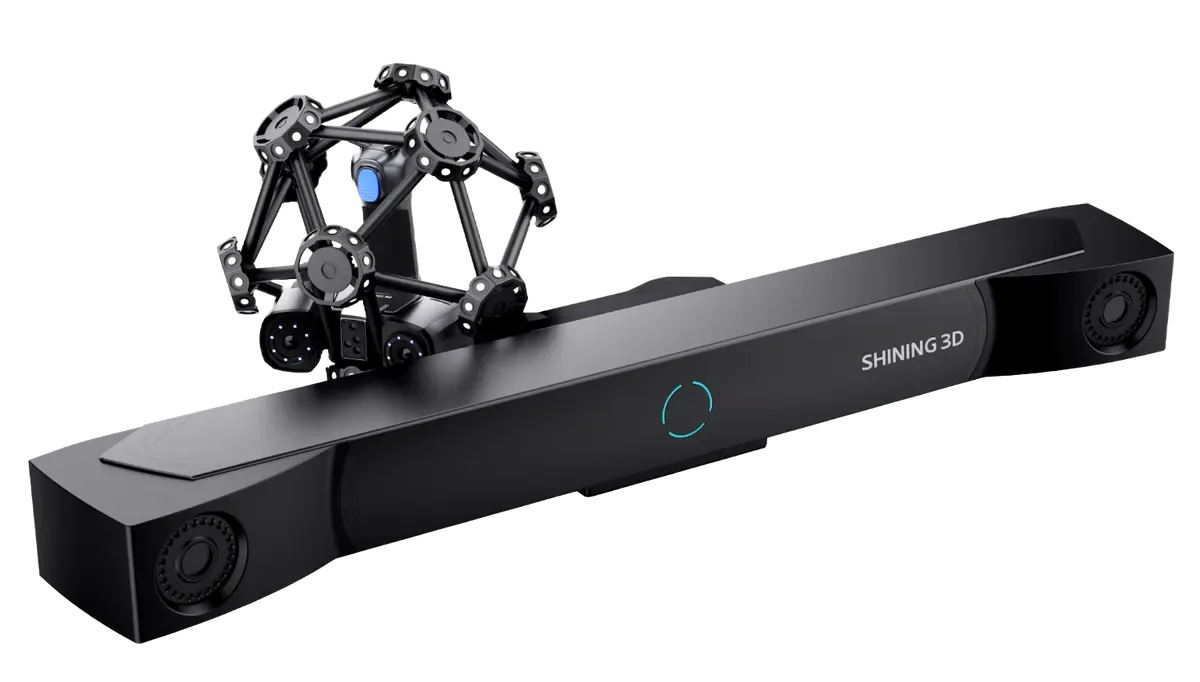

Shining 3D FreeScan Trak Pro 2
Оптическая трекинговая система — Производительность и предельная точность без меток
Основные характеристики
- Точность
- 0,023 мм
- Объёмная точность
- 0,062 мм
- Скорость
- 3,07 млн изм/с
- Зона сканирования
- 650 мм × 580мм
- Рабочее расстояние
- 400 мм
- Вес
- 7,2 кг
Описание
Shining 3D FreeScan Trak Pro 2
Производительность и предельная точность без меток
Визуализация качества данных
Сертификация по ISO 17025
Сканирующая система Shining 3D Freescan TRAK PRO 2 в EXAMETRA
Сканирующая система Shining3D FreeScan Trak Pro2
Портативная оптическая координатно-измерительная система FreeScan Trak Pro2 является идеальным метрологическим инструментом для контроля качества и 3D контроля. Обладая высокой точностью и повторяемостью, FreeScan Trak Pro2 обеспечивает быстрый и точный контроль различных деталей и поверхностей без использования маркеров.
В паре с дополнительным датчиком FreeProbe пользователи могут легко интегрировать контактное зондирование в процесс оптического сканирования для более быстрого и удобного рабочего процесса контроля.

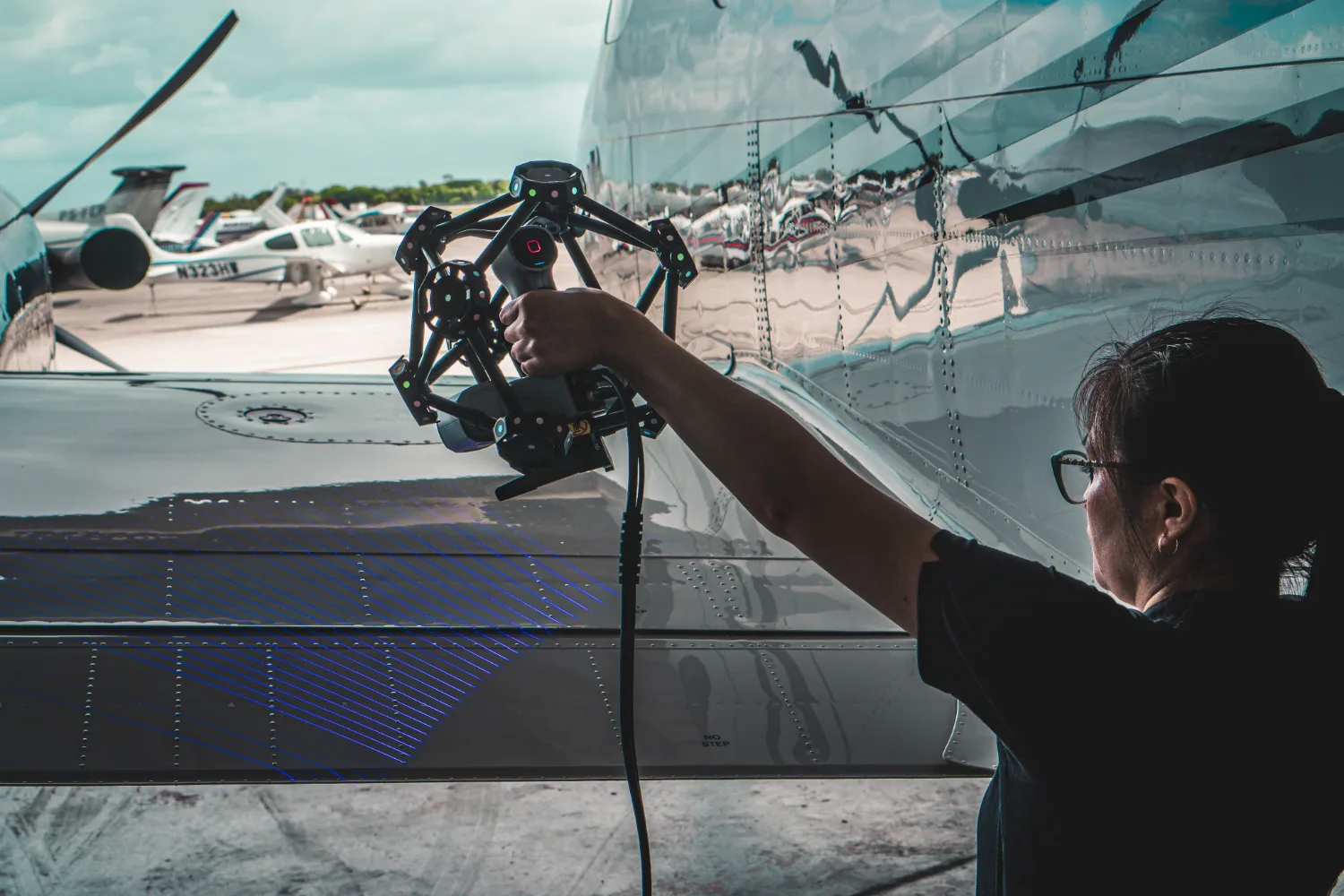

FreeScan Trak Pro 2 идеально подходит для использования в различных отраслях, таких как авиационная и автомобильная промышленность, железнодорожный транспорт, энергетика и в других производственных сферах, где требуется 3D-сканирование как статических, так и динамических сцен больших и средних размеров. FreeScan Trak Pro 2 обеспечивает результаты сканирования метрологического уровня с исключительной точностью, достигающей 0,023 мм. Надежность подтверждена испытаниями в соответствии со стандартом VDI/VDE 2634 Part 3, проведенными в лаборатории точности Shining 3D, аккредитованной по стандарту ISO 17025.
Динамическая привязка, не нужны маркеры

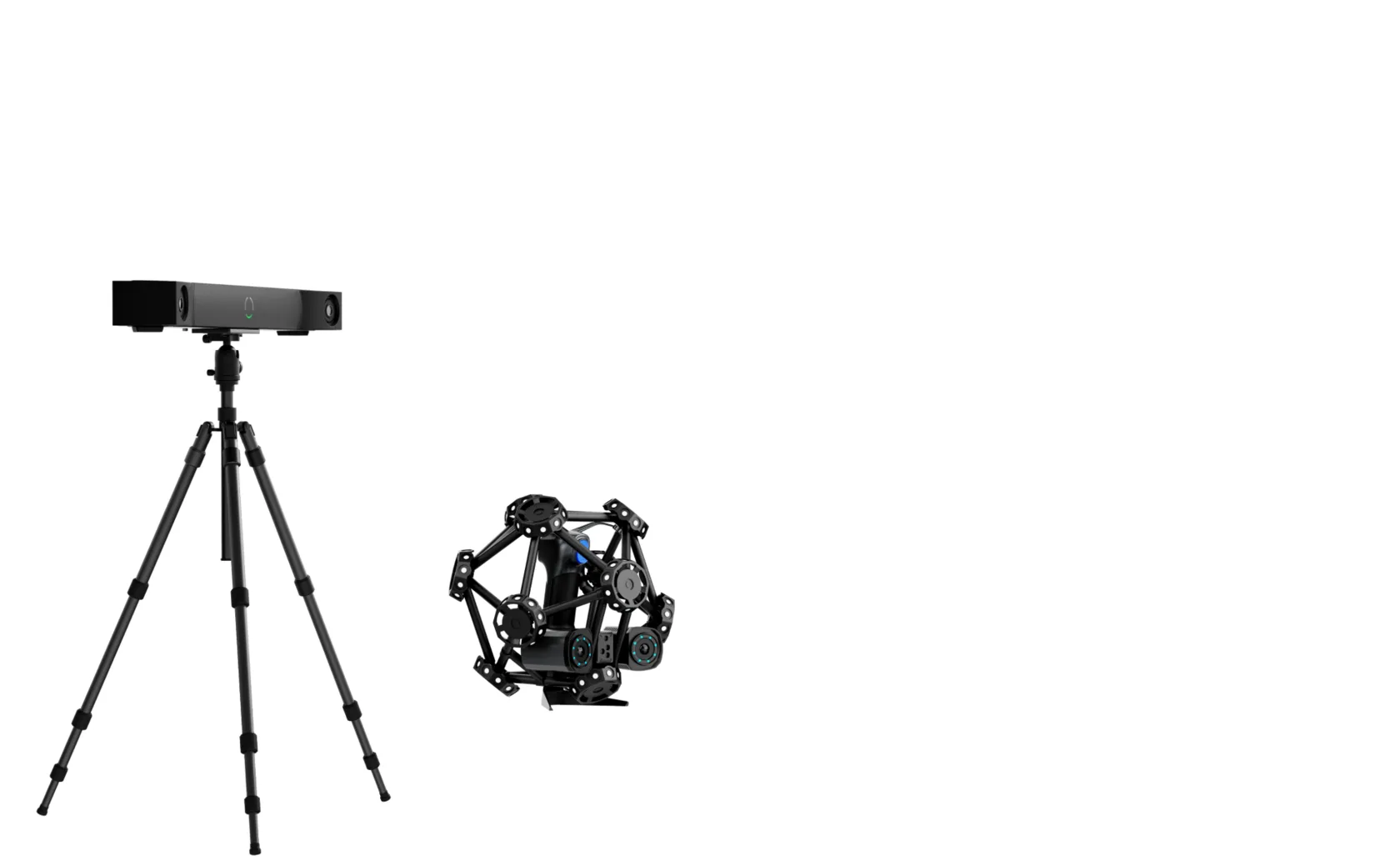

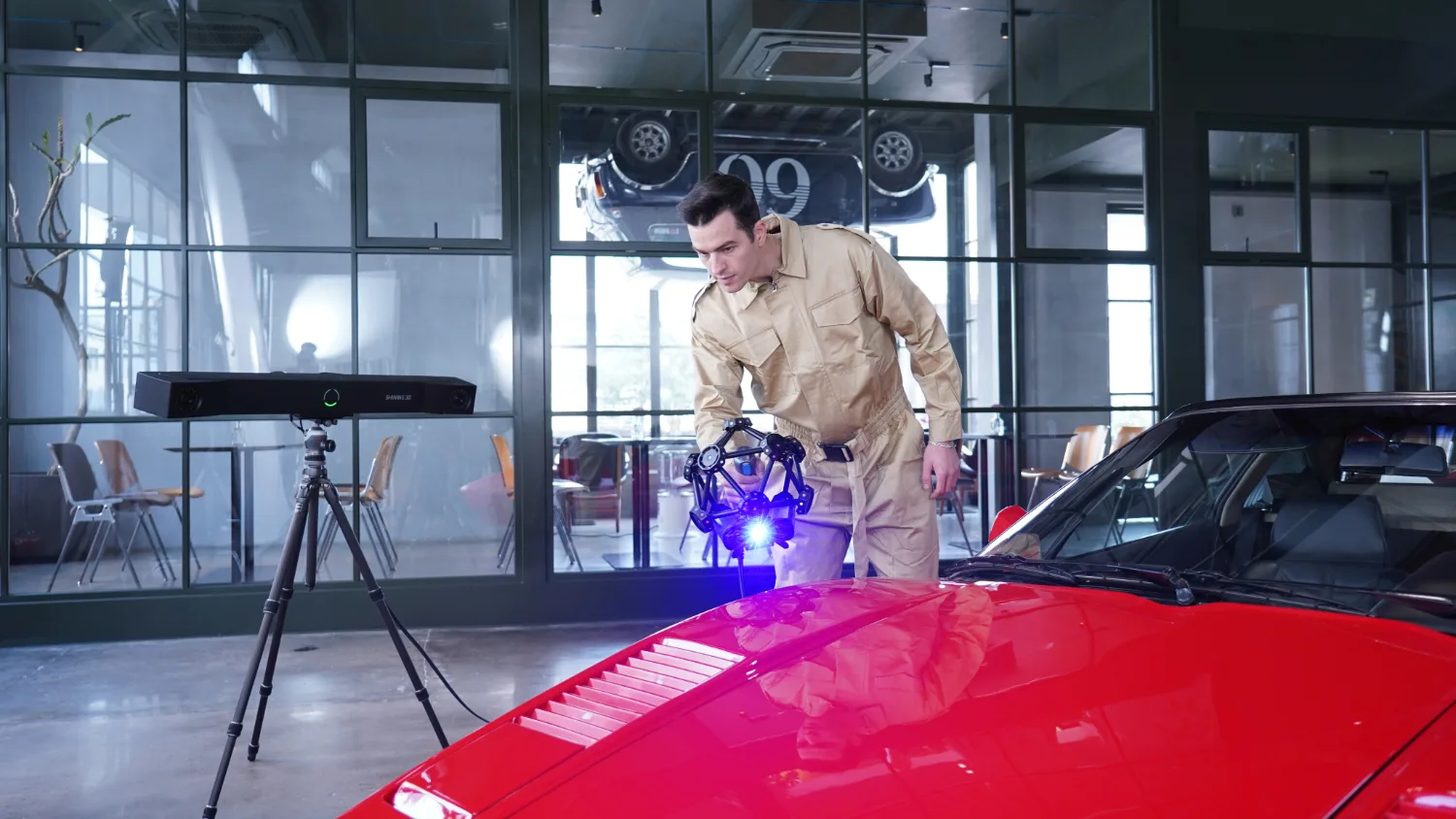

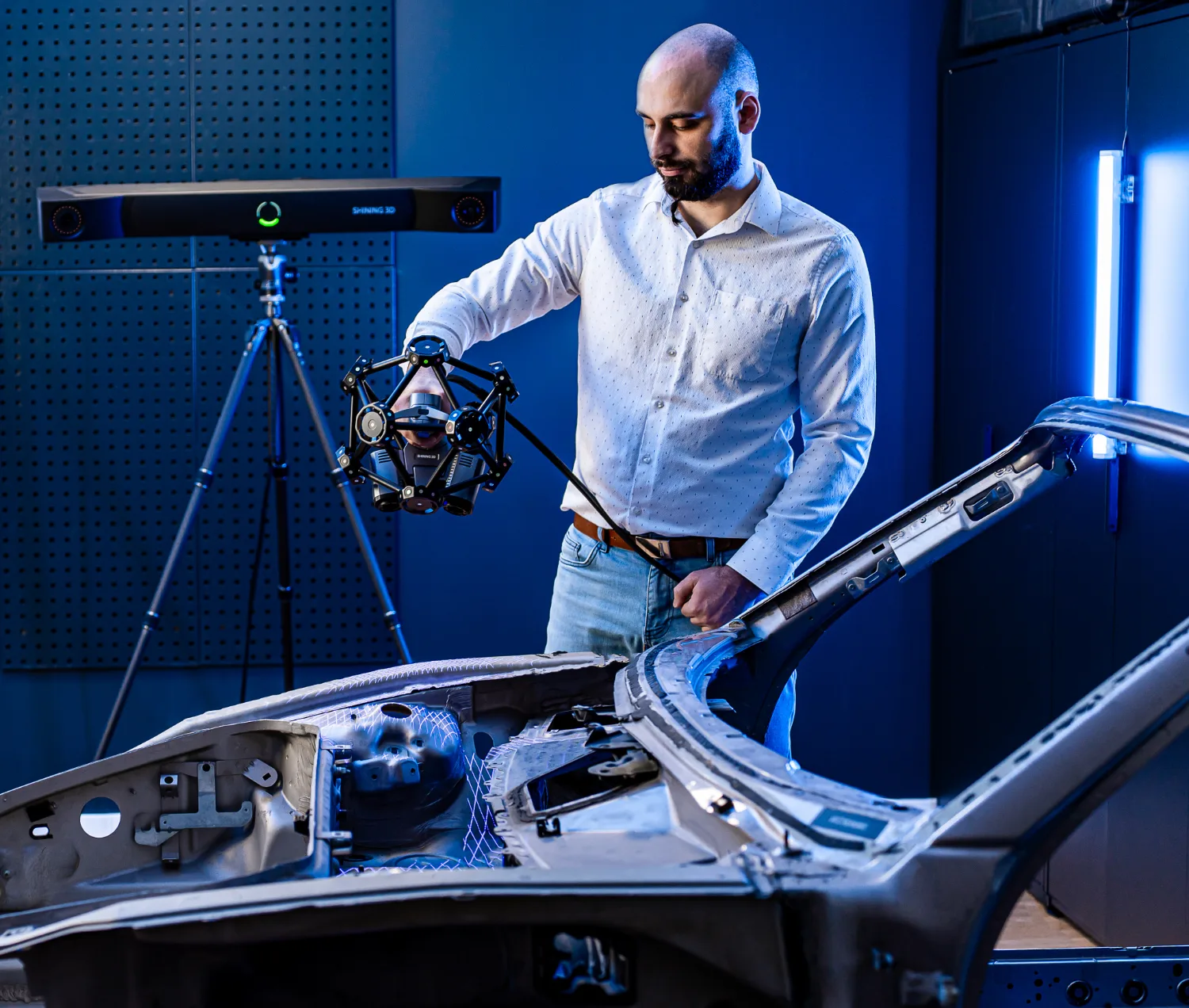

Панель FreeTrak динамически отслеживает Сканер TE25 благодаря своим мишеням для отслеживания, без необходимости вручную размещать маркеры на сканируемом объекте. Отсутствие маркеров экономит время и делает процесс 3D-сканирования более плавным.

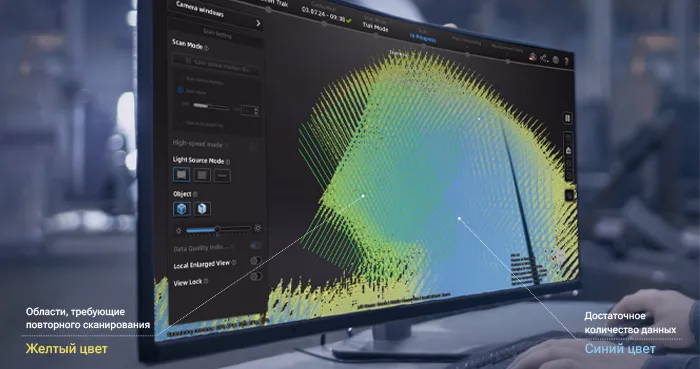

Отображение данных о сетке в режиме реального времени
- Наше интуитивно понятное, оптимизированное программное обеспечение отображает данные сетки в режиме реального времени по мере того, как вы сканирования заготовки, что позволяет сэкономить время на на создание сетки из облака точек в дальнейшем
- Пользователи могут определить, подходит ли расстояние сканирования, наблюдая за цветом лазерных линий, проецируемых на объект.
- Также имеется встроенный индикатор качества данных, позволяющий определить, какие части данных являются недостаточными.
Метрологическая точность
Точность 0,023 мм и стабильная повторяемость - надежные результаты для промышленных измерений
Быстрый сбор данных

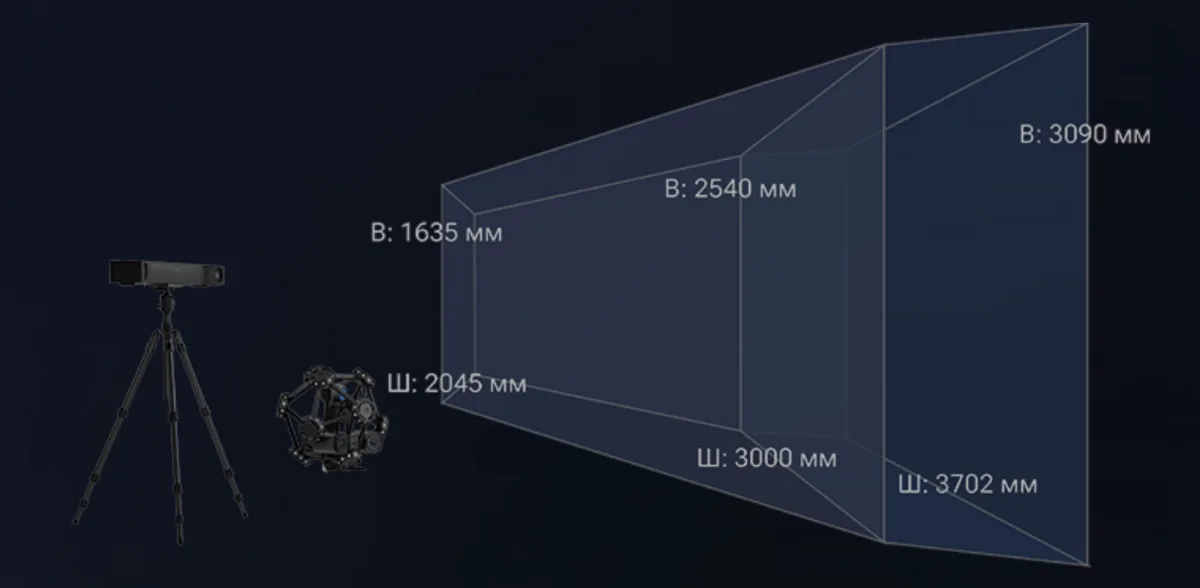

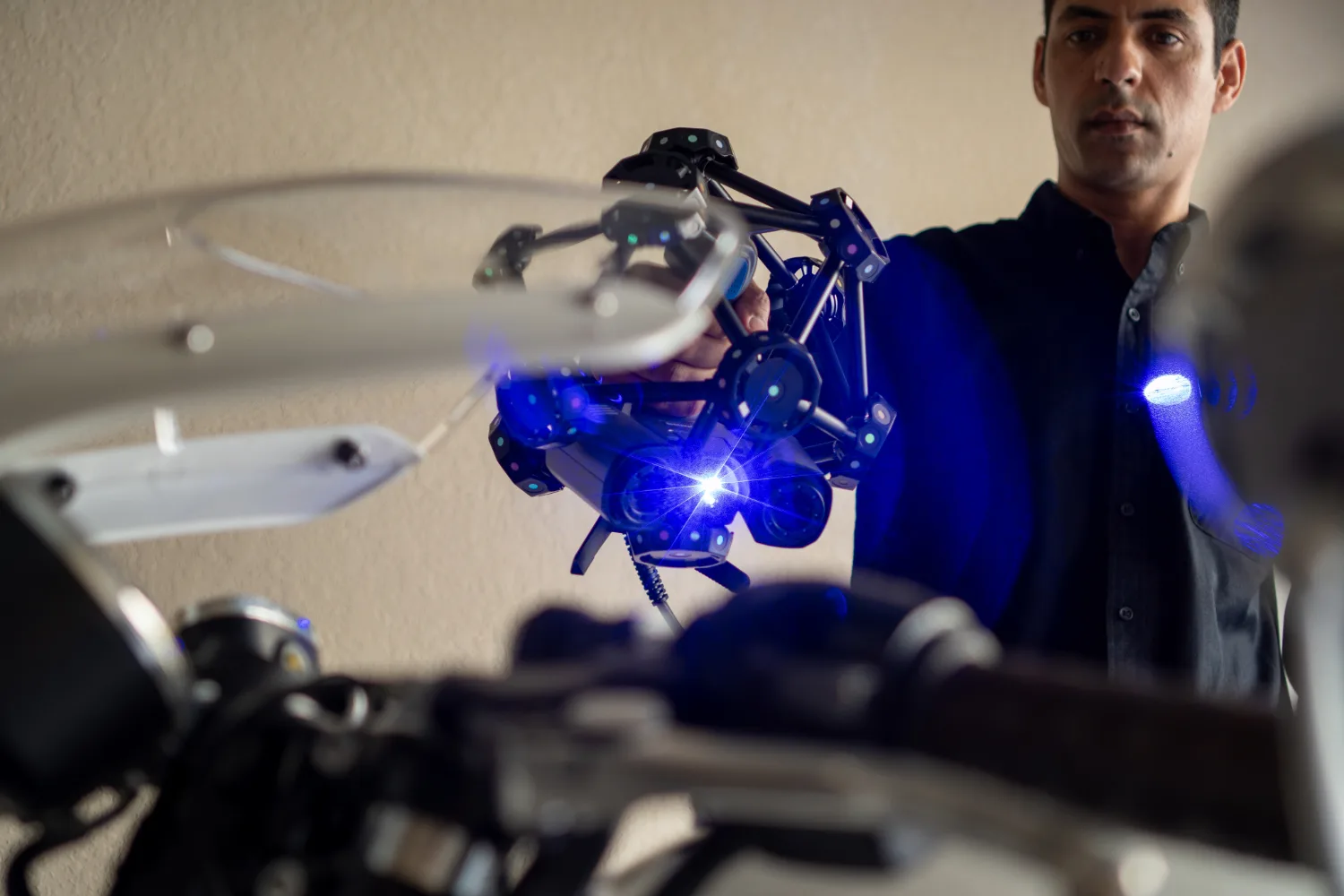

Высокая эффективность Trak Pro2 с двумя 5,0-мегапиксельными камерами промышленного класса, 50 синими лазерными линиями (25 перекрестий), обеспечивающими быстрый и плавный процесс сбора данных. Скорость сканирования до 3 070 000 точек/сек. Максимальный угол обзора: 650 x 580 мм (25,59 x 22,83 дюйма).
Поддерживает оптическое отслеживание и сканирование маркеров
Переключайтесь между этими двумя режимами в зависимости от ваших требований и типа сканируемого объекта. Эта двойственность обеспечивает гибкость, позволяющую охватить более широкий спектр приложений и типов поверхностей.
Щуп FreeProbe (опционально)
- Если нужны только конкретные данные, используйте щуп для создания геометрических объектов для быстрого осмотра или измерения без получения данных о сетке
- Эргономичный дизайн для удобного захвата и использования
- Прочная конструкция для обеспечения точности
- Многофункциональная кнопка для разных функций
- Интеграция с PolyWorks и Control X для быстрого контроля.
* Основано на VDI VDE 2634, часть 3. Погрешность определения расстояния между сферами оценивается с помощью артефактов и маркеров прослеживаемой длины путем их измерения в различных местах и ориентациях в пределах рабочего объема в лаборатории точности при условиях окружающей среды: температура 20 ± 0,5°C; относительная влажность 40-60%
Характеристики
Технические характеристики
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
Shining 3D FreeScan Trak Pro 2
Оптическая трекинговая система
| Точность | |
|---|---|
| Детализированное сканирование | 7 синих параллельных лазерных линий |
| Высокоточное сканирование | 1 синяя лазерная линия |
| Точность | До 0,023 мм |
| Разрешение | 0,01 - 10 мм |
| Скорость | |
| Сверхбыстрое сканирование | 50 синих перекрестных лазерных линий |
| Скорость измерений | до 3 070 000 измерений/сек |
| Рабочая зона и размеры | |
| Объемная точность 9,6 м³ * | 0,062 мм |
| Объемная точность 17.6 м³ * | 0,072 мм |
| Область сканирования | 650 мм × 580мм |
| Габариты сканера TE25, мм | 281 * 283 * 290 |
| Оптика и режимы | |
| Точность щупа FreeProbe | 0.025 мм |
| Объемная точность (с фотограмметрической системой)* | 0,044 мм + 0,012 мм |
| Глубина резкости | 400 мм |
| Лазерный класс | Класс II (безопасный для глаз) |
| Масса трекера FreeTrak, кг | 7.2 |
| Масса щупа FreeProbe, кг | 0.5 |
| Габариты трекера FreeTrak, мм | 1079 * 237 * 110 |
| Габариты щупа FreeProbe, мм | 70 * 150 * 340 |
| ПО и подключение | |
| Рекомендуемые габариты изделий | 100 - 10000 мм |
| Форматы выдачи данных | .stl, .asc, .3mf |
| Интерфейсы подключения | USB 3.0, IEEE802.11n/ac, IEEE802.3ab |
| Корпус и эксплуатация | |
| Рабочая температура | -10°C–40°C |
| Влажность | 10-90% без конденсата |
| Масса сканера TE25, кг | 1.47 |
