Name: Scantech SIMSCAN-S Gen2
Brand: Scantech

Описание

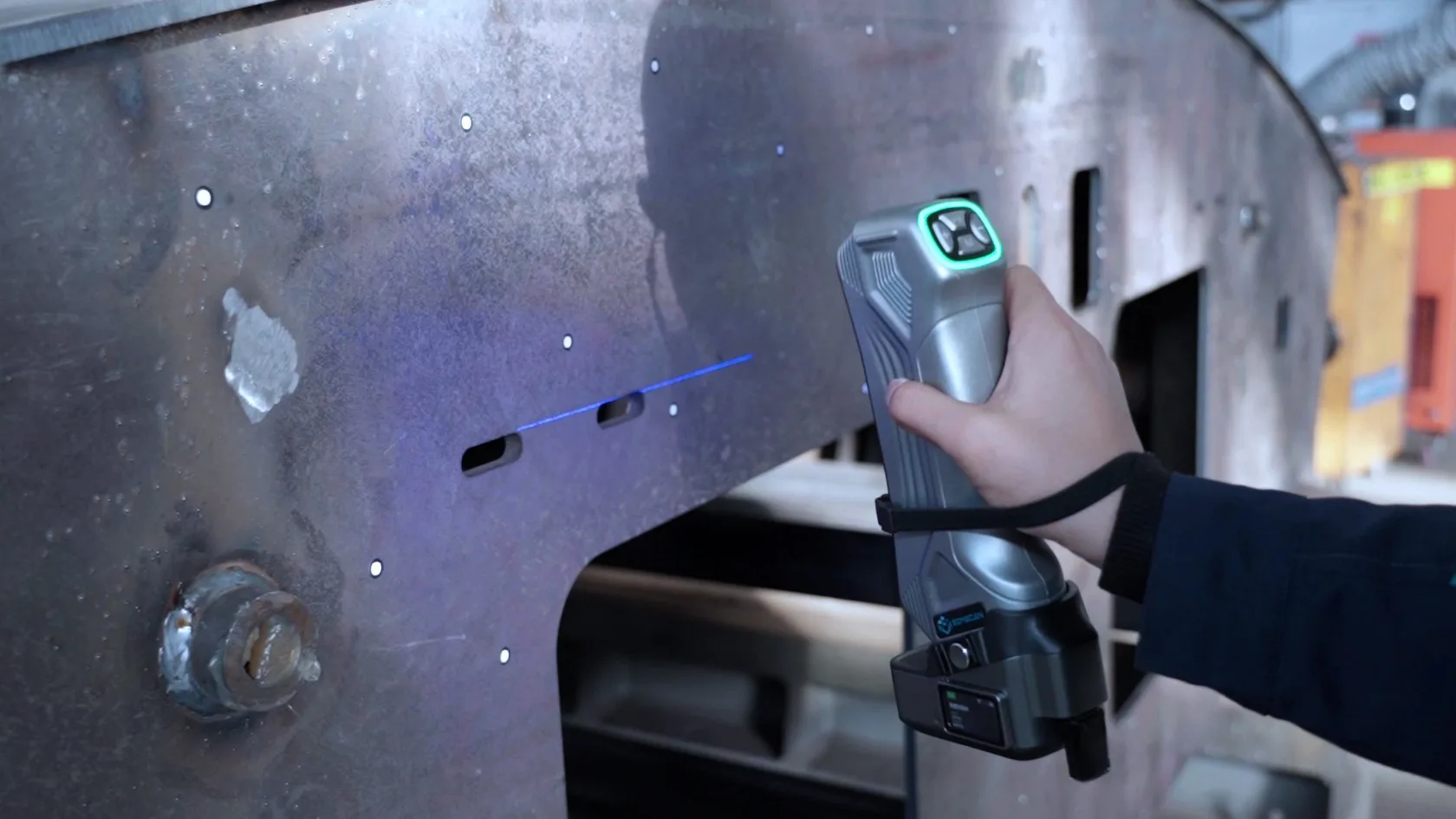

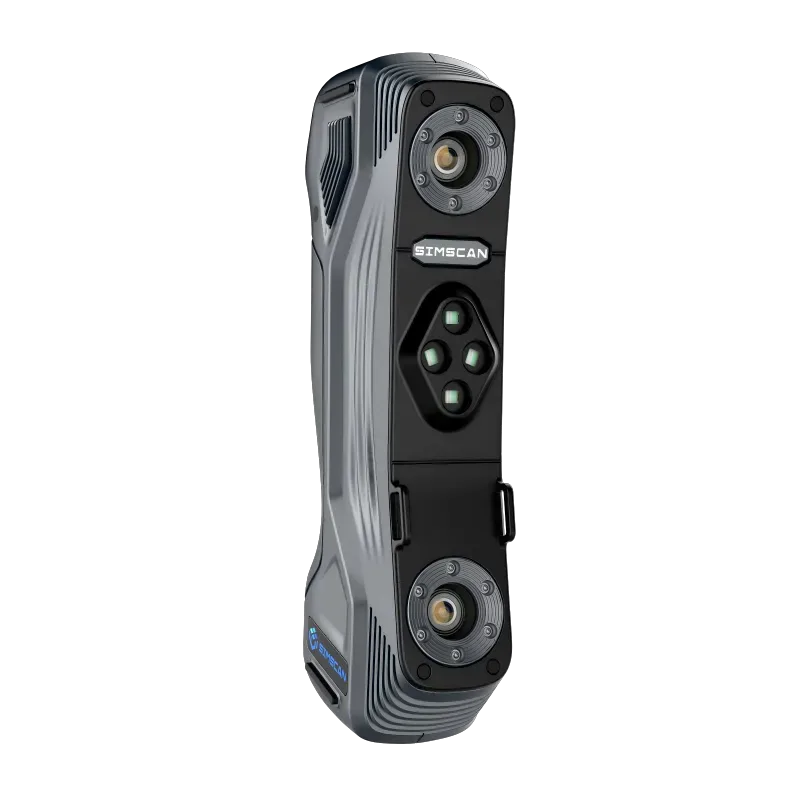

Scantech SIMSCAN-S Gen2

SIMSCAN-S Gen2 — самый мощный из всех компактных сканеров

Scanology (Scantech) SIMSCAN-S Gen2

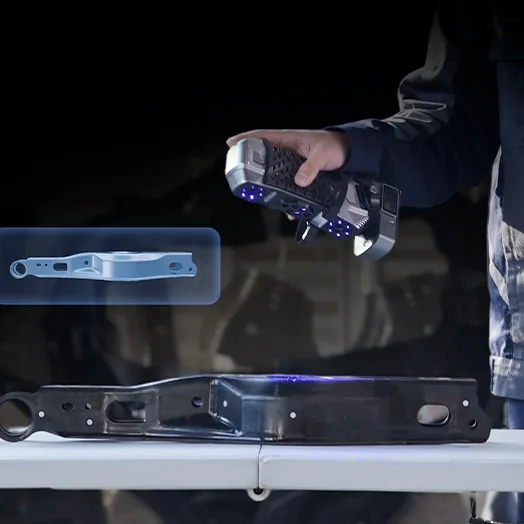

Самый точный из линейки Scanology

Точность до 0.015 мм Объемная точность 0,015 + 0,03 мм/м

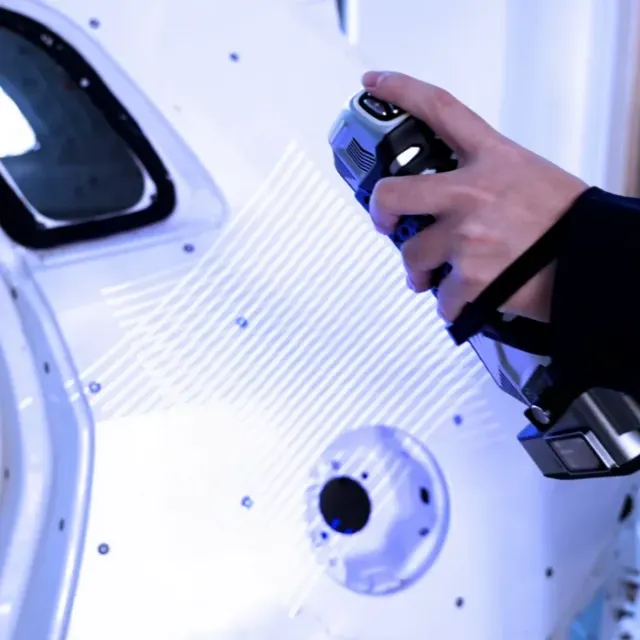

Самый быстрый в линейке "Cимсканов"

Скорость измерений до 8 100 000 точек/сек

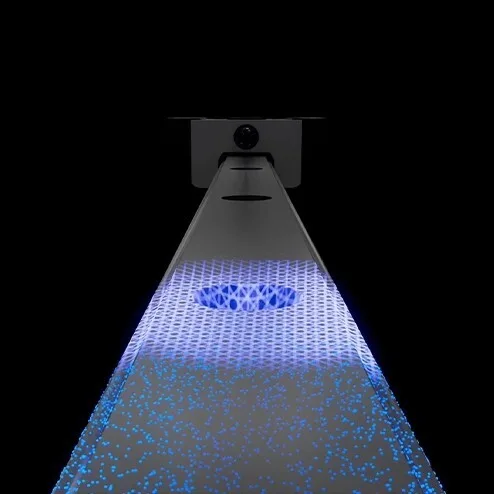

Погрешность по плоскостности

Подтвержденная предельно допустимая погрешность по плоскостности 0,035 мм.

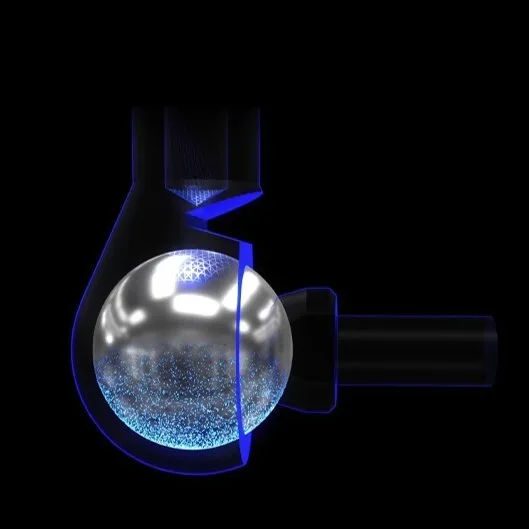

Погрешность по сферичности

Подтвержденная предельно допустимая погрешность по сферичности 0,025 мм.

Стандарт ISO 10360

Аккредитация по стандарту ISO 17025: оценка эффективности производится на основе стандарта ISO 10360-13, VDI/VDE 2634 Часть 3 и спецификации JJF1951.

От точных измерений к гарантированной геометрии

Усовершенствованная оптика и передовые алгоритмы обеспечивают точность до 0,015 мм. Благодаря подтвержденным точностью по сферичности и плоскостности, сканер подходит не только для контроля позиционных допусков/допусков расположения, но и допусков формы.

Компактность и простота использования

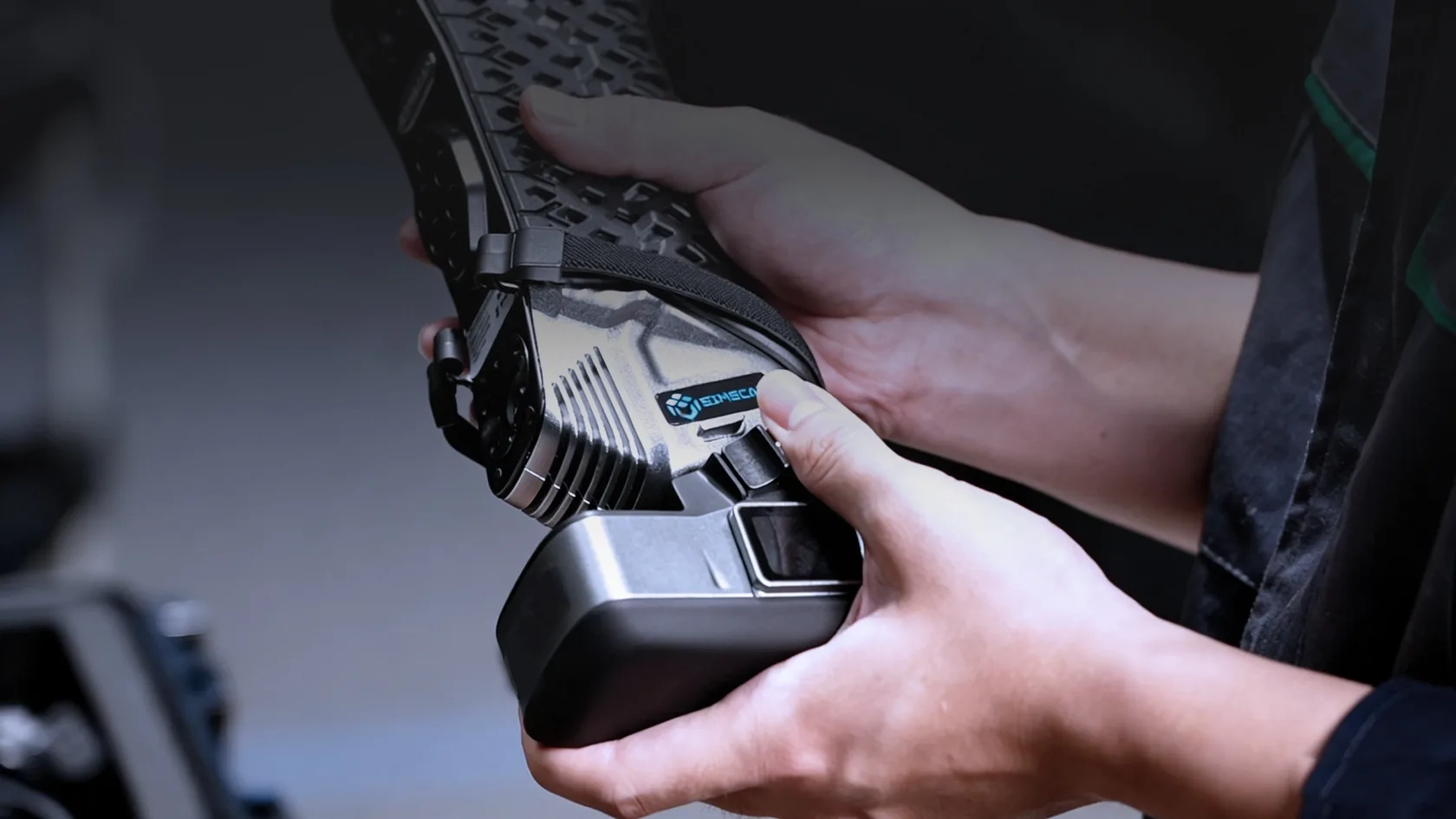

Эргономичный дизайн 3Д-сканера и новая съемная зарядная база делают его компактным и простым в использовании. Он также оснащен интуитивно понятным дисплеем, который позволяет просматривать и отслеживать данные в режиме реального времени, что помогает быстрее сканировать и работать эффективнее.

Один сканер. Любые задачи.

Близкое расположение камер позволяет эффективно захватывать данные в труднодоступных зонах: зазоры, глубокие отверстия, каналы. Полные и точные 3D-данные для контроля качества, проектирования и реверс-инжиниринга.

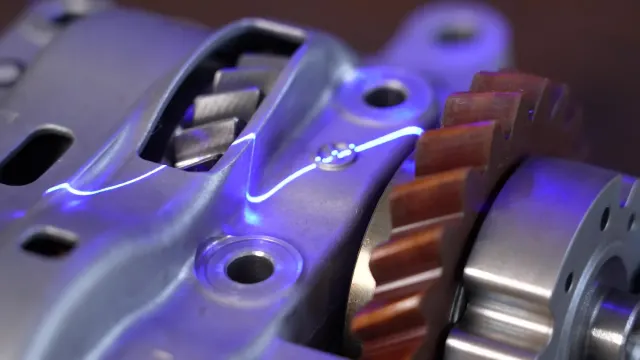

Супер-быстрое сканирование

Крупные детали, быстрый захват. Технология 108 перекрёстных синих линий

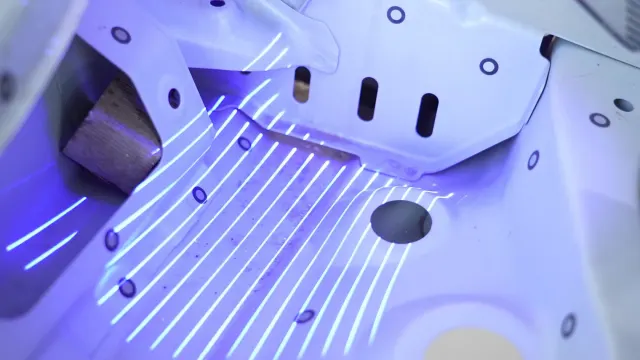

Сверхточное сканирование

Мелкие детали, высокая детализация. Технология 17 параллельных синих линий

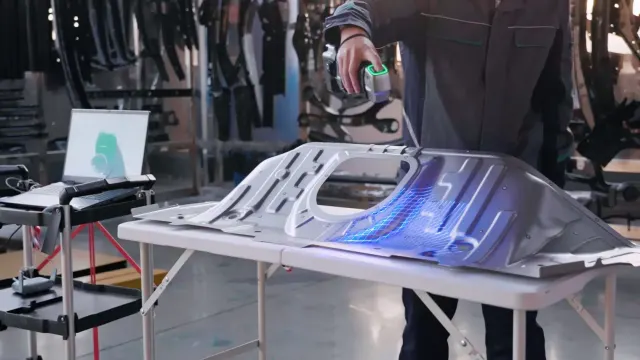

Сканирование глубоких отверстий

Глубокие отверстия, пазы, каналы. 1 дополнительная лазерная линия

Как сканер решит ваши проблемы?

Теряем время на долгое сканирование

180 FPS + 8,1 млн точек/сек = один проход = готовый результат

Не можем сканировать глубокие полости

Специальный режим + близкое расположение камер

Устают руки от тяжёлого сканера

560 г + беспроводной режим = работа без усталости

Сомневаемся в точности для сертификации

Сверхбыстрое сканирование

108 синих лазерных линий (технология Quad Cross)

Форматы вывода

.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и т. д.

Размеры

203 мм × 80 мм × 44 мм

Патент

US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, EP3907702B1, CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B, CN113593015B, CN119919604B, CN223472293U, CN119359964B, CN223527609U, CN116045843B, CN223596816U, CN223829356U, CN309777650S, CN309793071S (1) Аккредитация ISO 17025: Оценка эффективности производится на основе стандарта ISO 10360-13 , VDI/VDE 2634 Часть 3 и спецификации JJF1951.

(2) В паре с высокоточной шкалой.

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Scantech SIMSCAN-S Gen2

Ручной 3D-сканер

Точность
Точность (1)	0,015 мм
Разрешение до	0,020 мм
Сферичность	0,025 мм
Плоскость	0,035 мм
Скорость
Сверхбыстрое сканирование	108 синих лазерных линий (технология Quad Cross)
Скорость сканирования до	8 100 000 измерений/с
Рабочая зона и размеры
Сверхточное сканирование	17 синих параллельных лазерных линий
Сканирование глубоких отверстий	1 дополнительная синяя лазерная линия
Область сканирования до	700 мм × 600 мм
Объёмная точность (1) (Стандарт)	0,015 мм + 0,03 мм/м
Рабочее расстояние	300 мм
Размеры	203 мм × 80 мм × 44 мм
Оптика и режимы
Лазерный класс	КЛАСС II (безопасен для глаз)
Адаптивная фотограмметрия (2)	0,015 мм + 0,012 мм/м
Глубина резкости	550 мм
Режим интерфейса	USB 3.0
ПО и подключение
Форматы вывода	.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и т. д.
Беспроводной стандарт	Wi-Fi 6, 802.11a/b/g/n/ac
Корпус и эксплуатация
Масса	560 г
Диапазон рабочих температур	-10–40°C
Рабочая влажность (без конденсации)	10–90% относительной влажности
Прочее
Патент	US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, EP3907702B1, CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B, CN113593015B, CN119919604B, CN223472293U, CN119359964B, CN223527609U, CN116045843B, CN223596816U, CN223829356U, CN309777650S, CN309793071S
