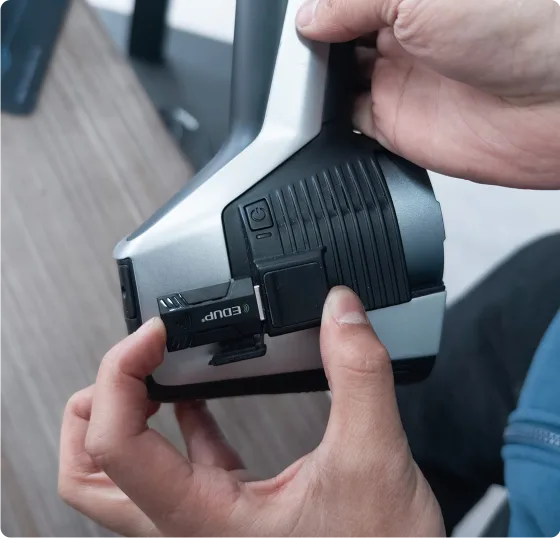

Беспроводная свобода
Двойной аккумулятор и встроенный процессор обеспечивают 4+ часа автономной работы без подключения к ПК
1 / 2Новинка
SCANTECH

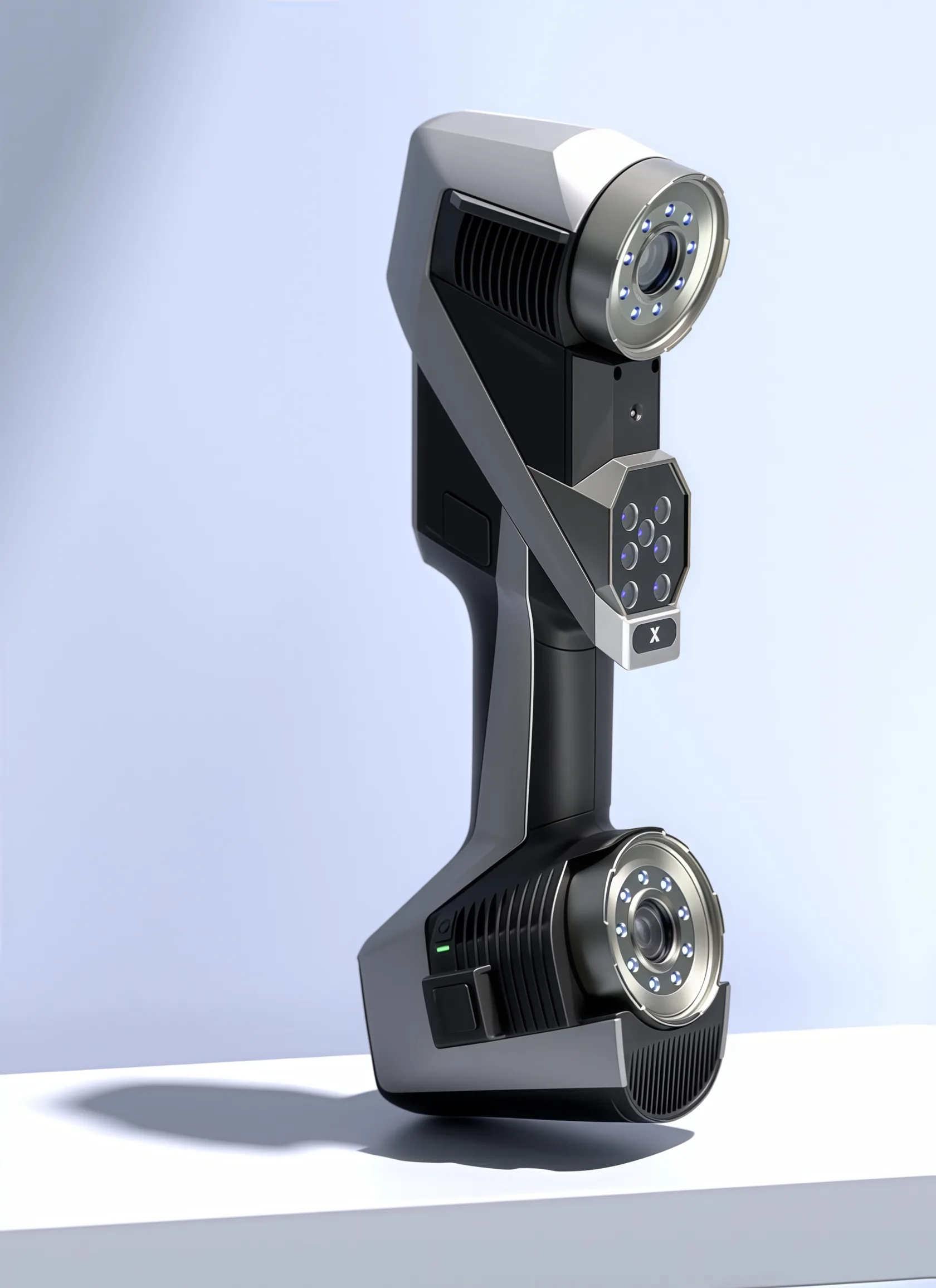

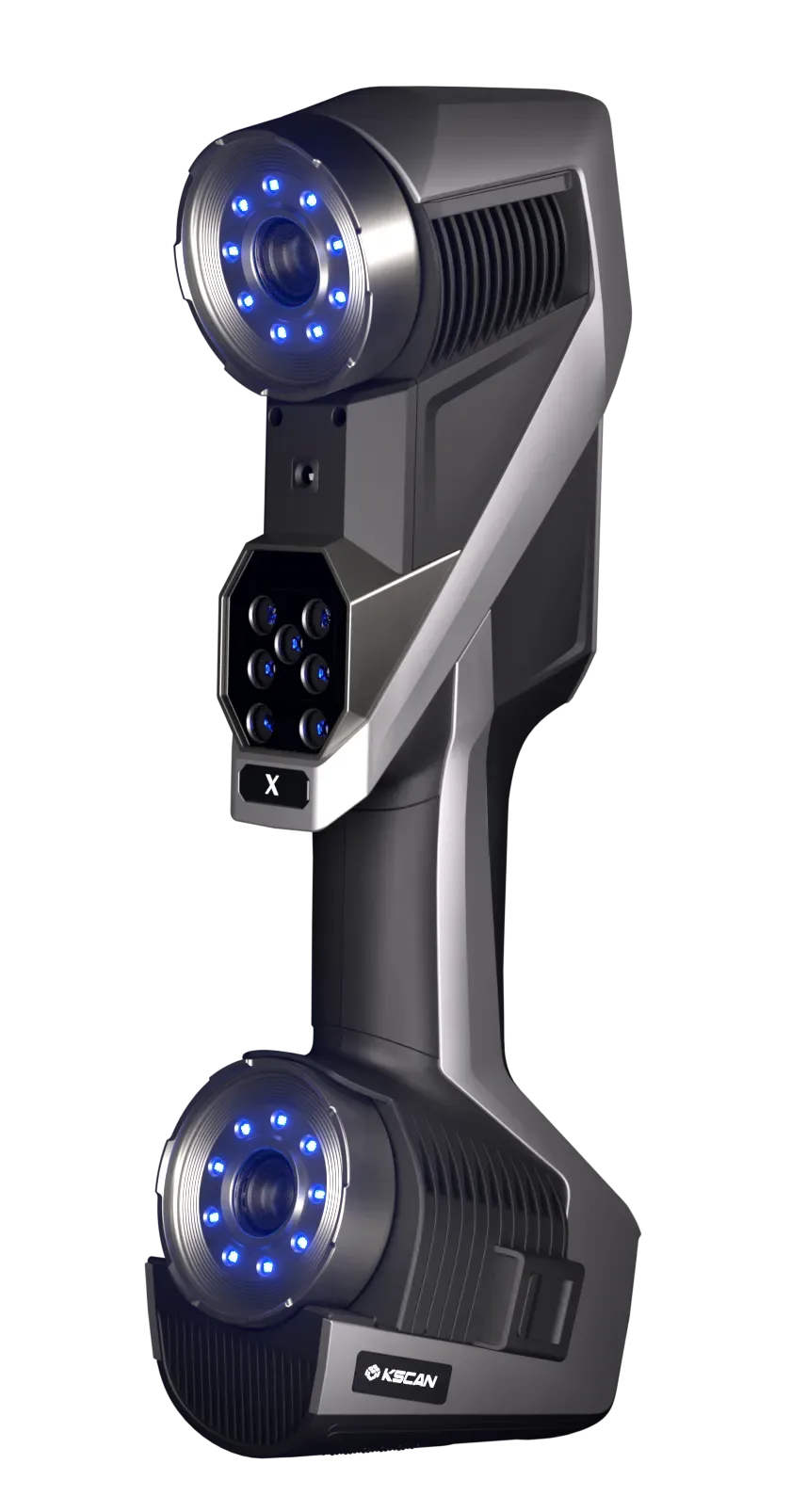

Scantech KSCAN-X
Беспроводной ручной 3D-сканер — Беспроводная скорость и точность для крупных объектов
Основные характеристики
- Точность
- 0,03 мм
- Объёмная точность
- 0,075 мм + 0,010 мм/м
- Скорость
- 6,45 млн изм/с
- Зона сканирования
- 2600 мм х1800 мм
- Рабочее расстояние
- 23,5 см
- Вес
- 3,5 кг
Описание
Scantech KSCAN-X
Беспроводная скорость и точность для крупных объектов
KSCAN-X — это интеллектуальный беспроводной 3D-сканер большой площади, работающий на базе передовой беспроводной технологии и адаптивной фотограмметрии SCANTECH, который устанавливает новый стандарт для крупномасштабных 3D-измерений.
KSCAN-X — первый беспроводной промышленный 3D-сканер, который сочетает безграничную мобильность с точностью измерений до 0,075 мм. В отличие от конкурентов, сканер работает автономно благодаря встроенной системе обработки данных и двойному аккумулятору, обеспечивая свободу перемещения в пределах производственной площадки. Технология 4 перекрестий синего лазера позволяет охватывать площадь до 2,6 × 1,8 м за один проход, что в 3 раза эффективнее аналогичных решений. Адаптивная фотограмметрия и увеличенная глубина резкости (0,3–2,5 м) делают KSCAN-X незаменимым для контроля качества, например в аэрокосмической промышленности и судостроении.
4 ключевых преимущества KSCAN-X

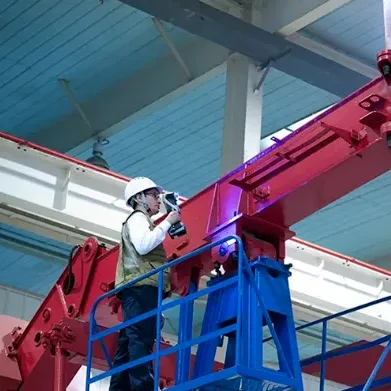

Невероятная скорость
6,45 млн измерений в секунду — сканирование объекта размером с железнодорожный вагон

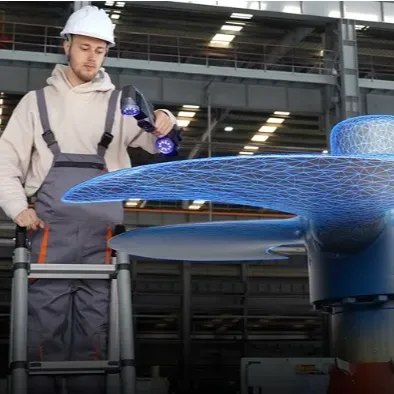

Промышленная точность
Точность 0,075 мм + 0,010 мм/м, подтвержденная по стандарту VDI/VDE 2634 Part 3

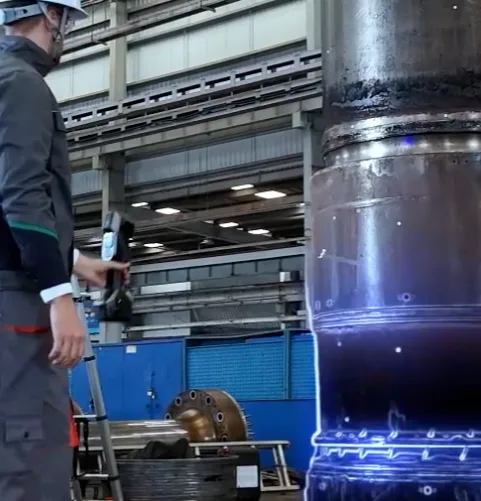

Универсальность
4 режима работы для любых задач: от мелких деталей до объектов длиной 15 метров
Технические преимущества в каждой детали
Scanology KSCAN-X представляет собой революционный подход к промышленному 3D-сканированию. Сканер разработан на основе собственных алгоритмов ScanTech и сочетает в себе передовые технологии для решения самых сложных измерительных задач.
Эргономика и удобство использования

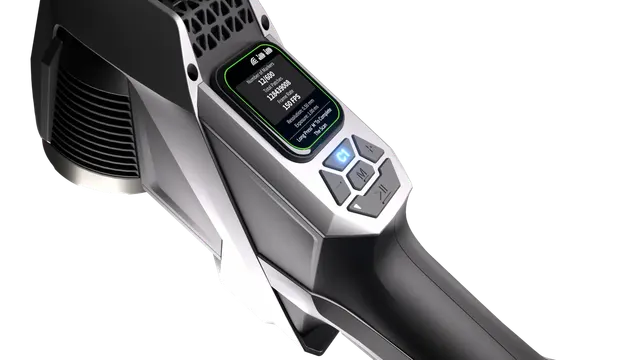

KSCAN-X создан для работы в реальных производственных условиях. Эргономичный дизайн снижает усталость оператора при длительных сессиях сканирования. Встроенный полноцветный сенсорный экран 5 дюймов позволяет контролировать процесс без подключения внешних устройств, а интуитивно понятное ПО с настраиваемыми подсказками сокращает время обучения до 1 часа.
Инновационная оптическая система

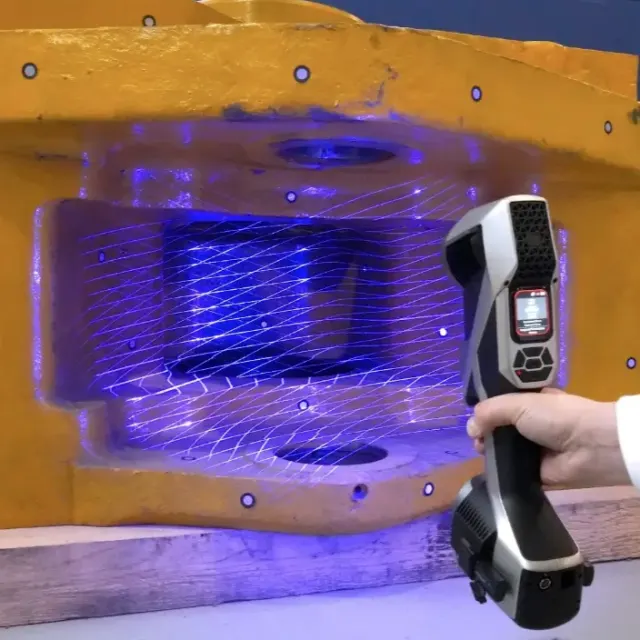

Сканер оснащен запатентованной технологией 4 перекрестий синего лазера, обеспечивающей максимальную детализацию даже на сложных поверхностях.
Режим Large FOV (84 лазерные линии)
Для сверхбыстрого охвата больших площадей
Стандартный режим (54 лазерные линии)
Оптимальный баланс скорости и детализации
Режим глубоких отверстий (1 лазерная линия)
Для измерения труднодоступных внутренних поверхностей
Система фотограмметрии
Адаптивная система фотограмметрии автоматически компенсирует перемещения сканера и объекта, обеспечивая стабильную точность даже при работе с крупногабаритными деталями.

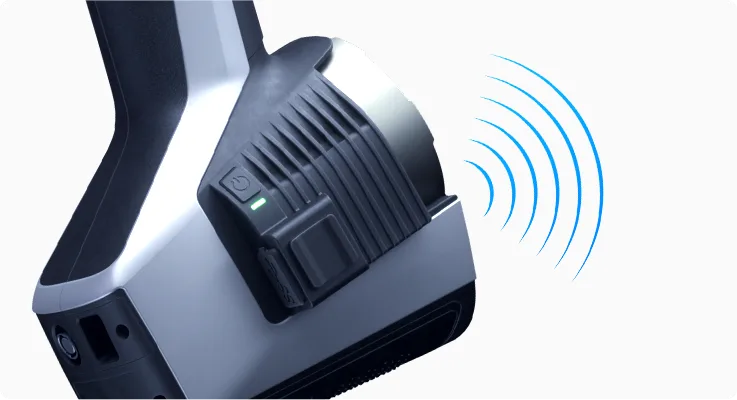

Беспроводная производительность
KSCAN-X работает по технологии True Wireless с поддержкой Wi-Fi 6 и двойного сетевого адаптера для бесперебойной передачи данных. Встроенный процессор обрабатывает информацию в реальном времени, а два съемных аккумулятора обеспечивают непрерывную работу более 4 часов. Система поддерживает "горячую" замену батарей без остановки процесса сканирования.
Промышленная надежность
Сканер рассчитан на эксплуатацию в сложных производственных условиях: рабочий диапазон температур от -10°C до +40°C, защита от пыли IP50, устойчивость к вибрациям и перепадам освещенности. Все компоненты прошли сертификацию по международным стандартам, включая ISO 17025.
Промышленные решения для сложных задач
Аэрокосмическая промышленность
Контроль геометрии фюзеляжей, крыльев и крупных узлов с точностью, необходимой для сертификации.

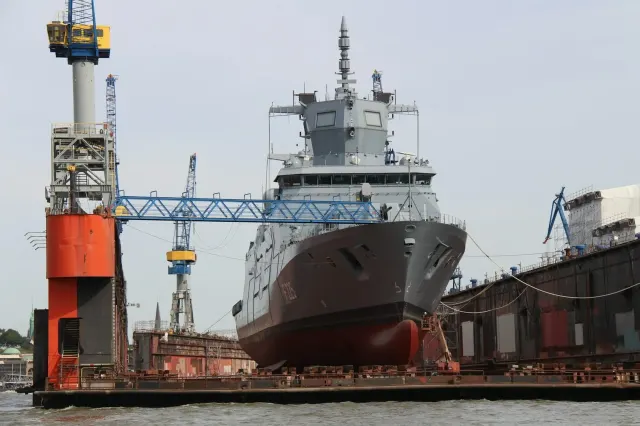

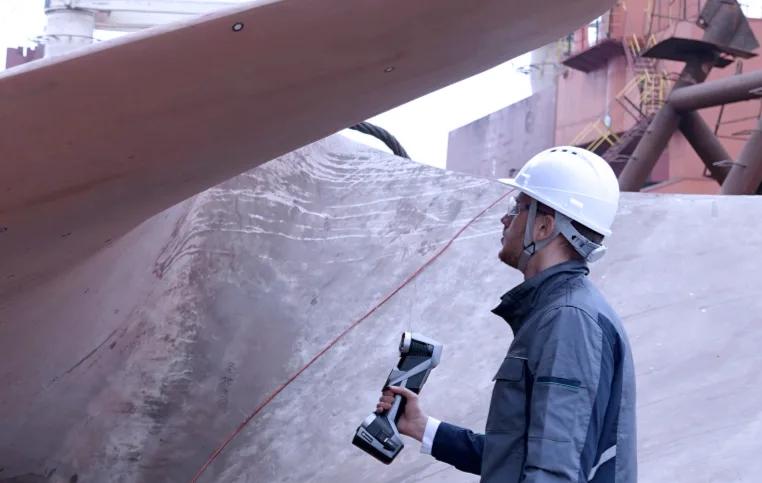

Судостроение
Сканирование корпусов судов, секций и внутренних помещений без ограничений по размерам.
Железнодорожный транспорт
Измерение вагонов, локомотивов и инфраструктурных объектов прямо на производственной линии.

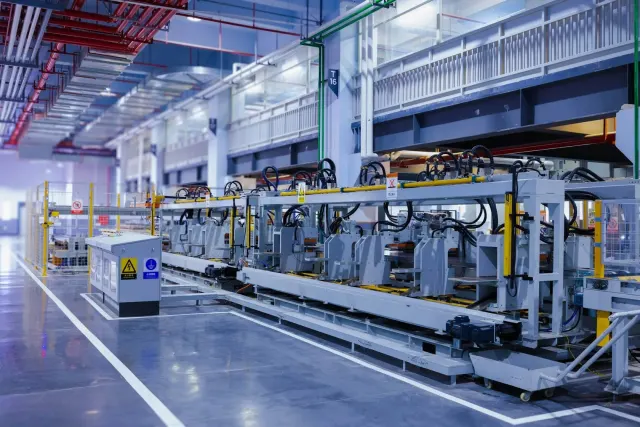

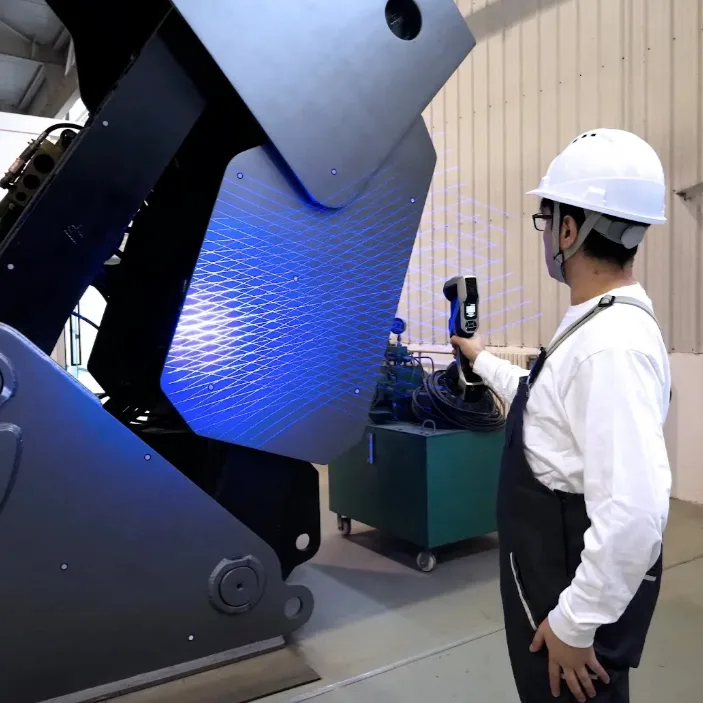

Тяжелое машиностроение
Контроль качества крупногабаритных деталей и сборочных единиц в условиях цеха.
Профессиональные применения KSCAN-X

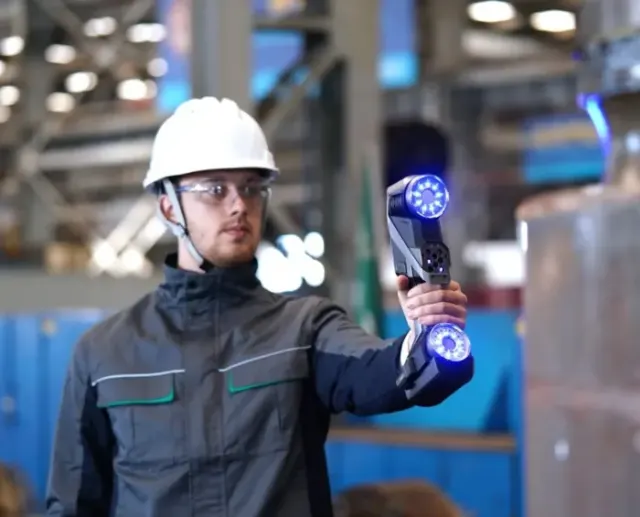

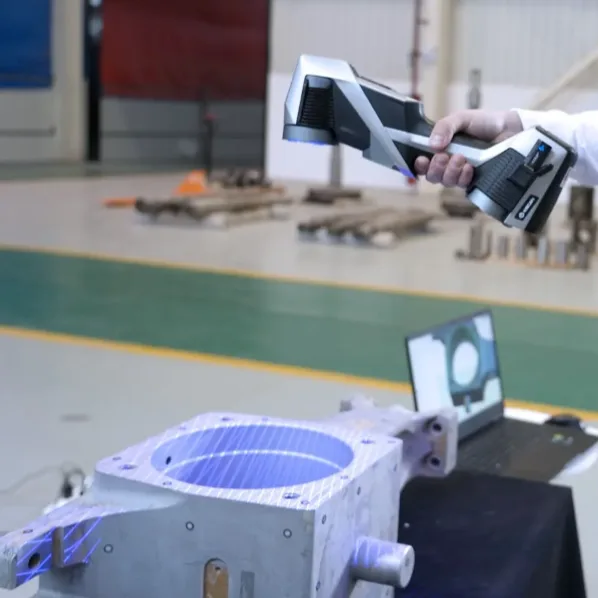

Контроль качества
Сравнение фактических размеров с CAD-моделью, выявление отклонений и генерация отчетов.

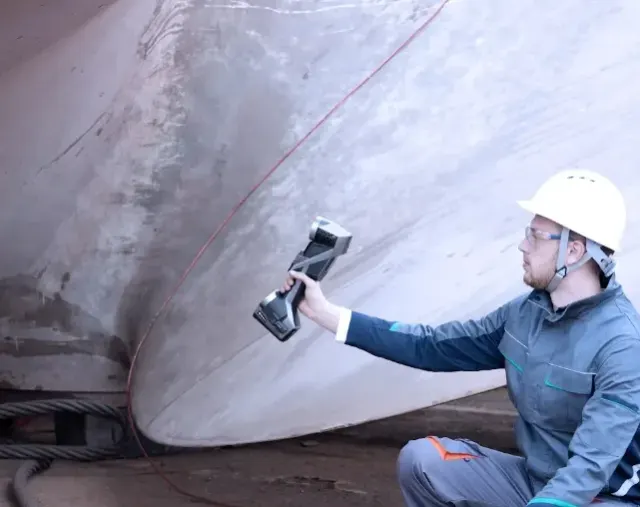

Реверс-инжиниринг
Создание точных цифровых копий существующих объектов для модернизации и воспроизводства.

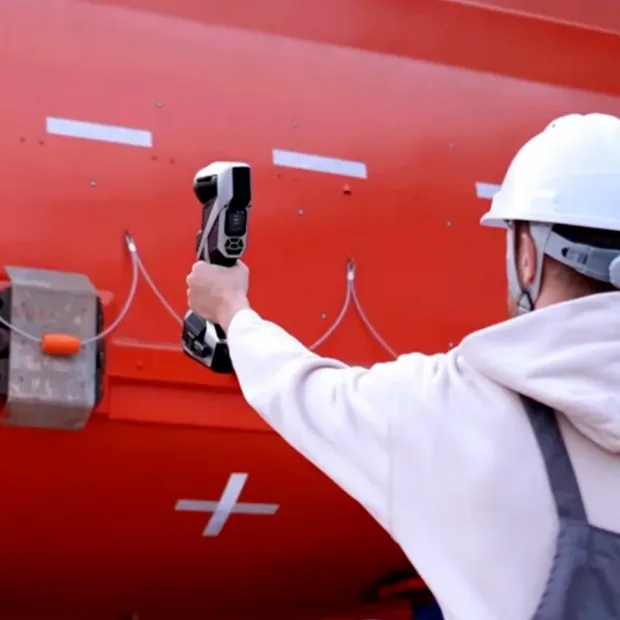

Цифровое двойничество
Формирование точных 3D-моделей промышленных объектов и деталей.

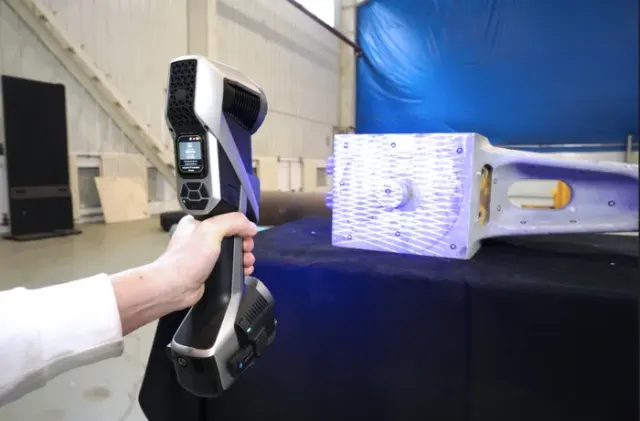

Сборочные процессы
Верификация правильности сборки крупных конструкций и узлов в реальном времени.
Характеристики
Технические характеристики
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
Scantech KSCAN-X
Беспроводной ручной 3D-сканер
| Технология 3D-сканирования | |
|---|---|
| Класс лазера | Ⅱ (безопасно для глаз) |
| Лазерная триангуляция | Сбор данных о геометрии объекта путем проецирования лазерных линий |
| Режимы сканирования | |
| Сканирование с большим полем зрения | 84 синих лазерных линии |
| Сканирование на среднем расстоянии | 54 синие лазерные линии |
| Сканирование глубоких отверстий | 1 дополнительная синяя лазерная линия |
| Адаптивная фотограмметрия | |
| Точность | |
| При сканировании на среднем расстоянии | до 0,03 мм |
| При сканировании с большим полем зрения | до 0,075 мм |
| Другие параметры сканирования | |
| Объемная точность | 0,075 мм + 0,010 мм/м |
| Скорость сканирования | до 6 450 000 измерений/с |
| 3D-разрешение | до 0,1 мм |
| Зона сканирования | 2600 мм х1800 мм |
| Рабочее расстояние | 23,5 см |
| Размер объекта | 0,5 м ~ 15 м |
| Частота кадров | 180 кадров в секунду |
| Программное обеспечение | |
| Название ПО | DefinSight |
| Поддерживаемые ОС | Windows |
| Интерфейсы | USB3.0 Тип B |
| Стандарт беспроводной связи | Wi-Fi 6 802.11a/b/g/n/ac |
| Свойства оборудования | |
| Размеры | 34,4 см х 12,4 см х 9,9 см |
| Вес | 3,5 кг |
| Рабочая среда | Безвентиляторный, подходит для использования в мастерских |
| Диапазон рабочих температур | -10~40℃ |
| Рабочая влажность | 10% ~ 90% |
| Уровень защиты от внешних факторов | IP65 |
| Беспроводное соединение | Поддержка двух WNIC |
| Бесперебойное электропитание | Да. Двойная система аккумуляторов |
