Полная автономность
Встроенный процессор и двойная система питания обеспечивают работу без проводов до 4 часов в любых условиях.
1 / 2Новинка
SCANTECH

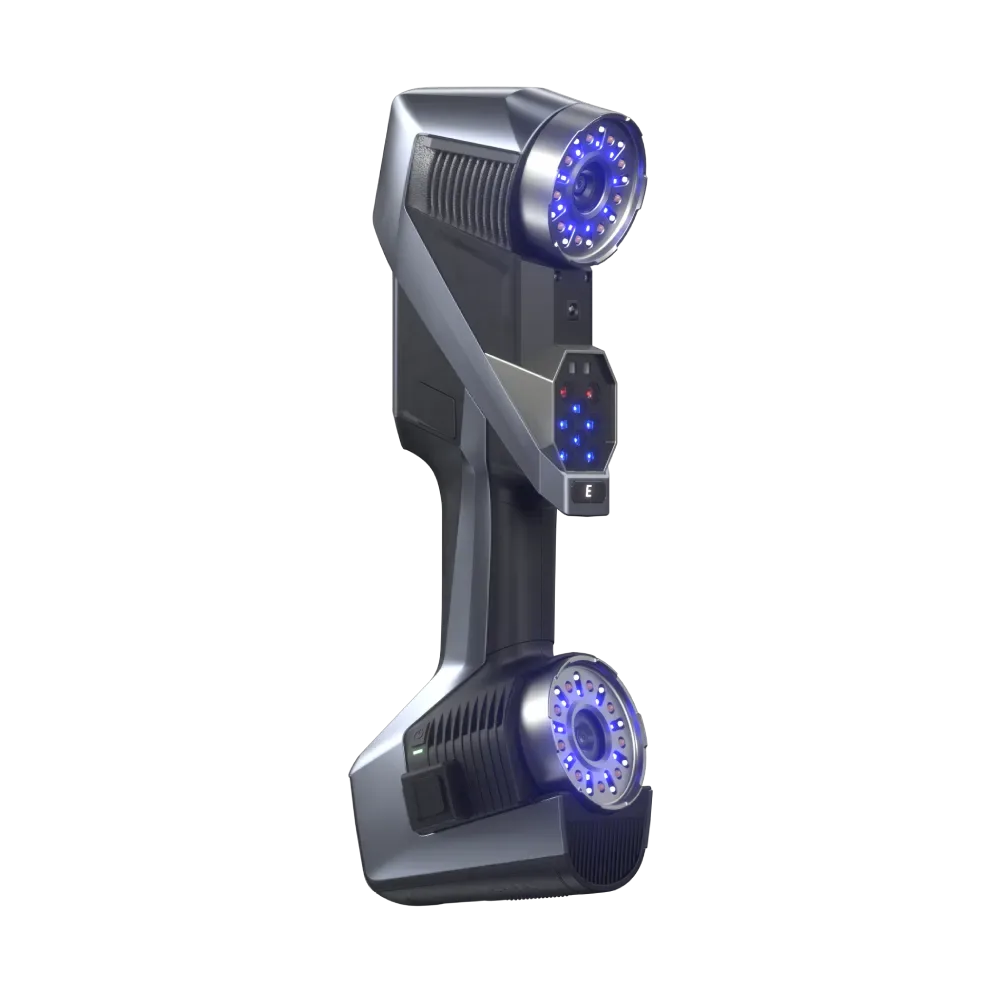

Scantech KSCAN-E
Ручной 3D-сканер — Беспроводной флагман промышленной метрологии Полностью автономный сканер точностью до 0,02 мм
Основные характеристики
- Точность
- 0,02 мм
- Скорость
- 8,29 млн изм/с
- Зона сканирования
- 1440 мм × 1000 мм
Описание
Scantech KSCAN-E
Беспроводной флагман промышленной метрологии Полностью автономный сканер точностью до 0,02 мм
Scanology (Scantech) KSCAN-E

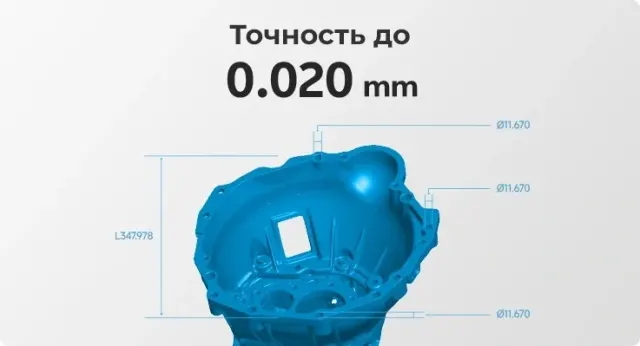

Рекордная точность
Метрологическая точность 0,02 мм и объемная точность 0,015 мм + 0,030 мм/м для безупречных измерений.

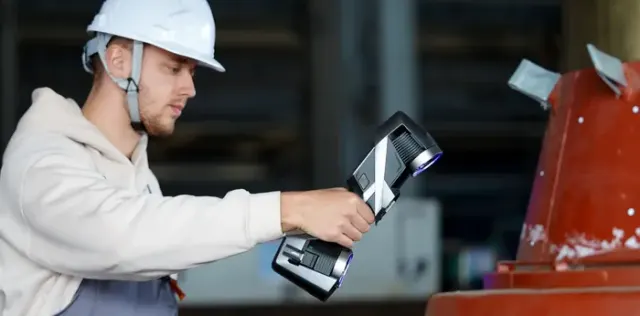

Универсальность
6 режимов работы в одном устройстве: от сканирования крупногабаритных объектов до детализации микрорельефа.
Производительность
Scanology KSCAN-E – полностью беспроводной 3D-сканер с встроенным вычислительным модулем, способный работать без внешнего ПК и источников питания до 4 часов. В отличие от аналогов, KSCAN-E объединяет в одном корпусе 6 специализированных режимов сканирования, что позволяет оцифровывать объекты любого размера и сложности – от ювелирных изделий до крупногабаритных объектов. Уникальная технология четырехлинейного перекрестного лазера предоставляет 108 кадров в секунду и обеспечивает скорость сканирования до 8,3 млн точек в секунду при сохранении метрологической точности, что делает его незаменимым инструментом для промышленного применения.

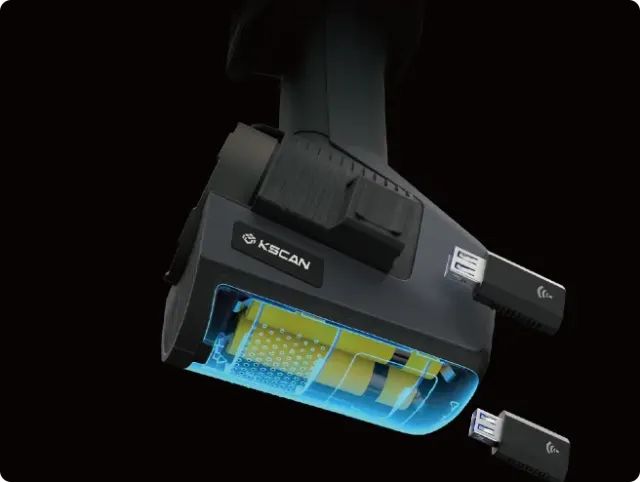

Надежность связи
Двойной модуль беспроводной связи (WNIC) гарантирует стабильную передачу данных даже в сложных промышленных условиях.

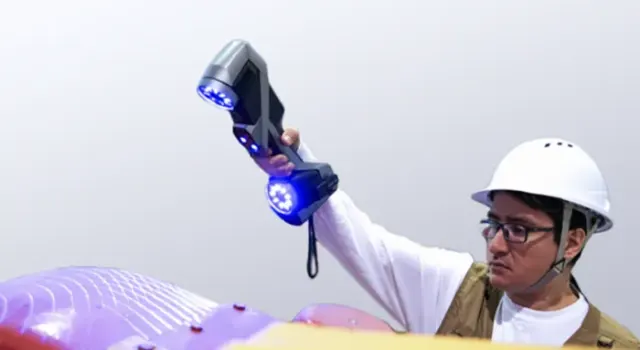

Удобство использования
Эргономичный дизайн и управление одной рукой делают сканер комфортным в работе даже в труднодоступных местах.
Почему KSCAN-E – выбор профессионалов?
Скорость сканирования до 8,3 млн точек/с с технологией Quad-Cross (Четырехкратный лазер, 180 кадров в секунду) для максимально быстрого сбора данных.
KSCAN-E представляет собой прорыв в технологии 3D-сканирования для промышленного применения. В основе устройства – инновационная платформа с встроенным вычислительным модулем на базе мощного процессора, который обрабатывает данные непосредственно в сканере, исключая зависимость от внешнего компьютера. Это позволяет достичь беспрецедентной мобильности и автономности в работе. Сканер оснащен двойной системой питания: основным аккумулятором и резервным источником, обеспечивающим непрерывную работу даже при замене основного элемента. Технология двойного беспроводного модуля (WNIC) гарантирует стабильное соединение и высокоскоростную передачу данных на расстояние до 20 метров.
Уникальная система из 6 режимов сканирования автоматически адаптируется под объект

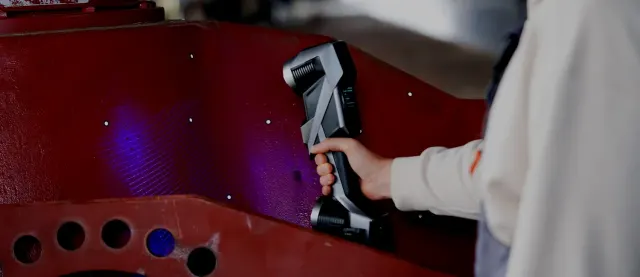

Режим больших поверхностей с 38 лазерными линиями эффективно оцифровывает площади до 1440×1000 мм с расстояния 1,5 метра.
Сверхточный режим с 17 параллельными синими лазерными линиями детализирует мельчайшие элементы геометрии.
Сверхбыстрый режим с технологией Quad-Cross использует 108 синих лазерных линий для максимальной скорости захвата данных.
Режим глубоких отверстий с одной лазерной линией обеспечивает точное сканирование углублений и внутренних поверхностей.
Режим умной инспекции краев автоматически распознает и точно измеряет контуры, отверстия и пазы.
Фотограмметрический режим создает опорную сеть точек для сохранения объемной точности при сканировании крупных объектов.

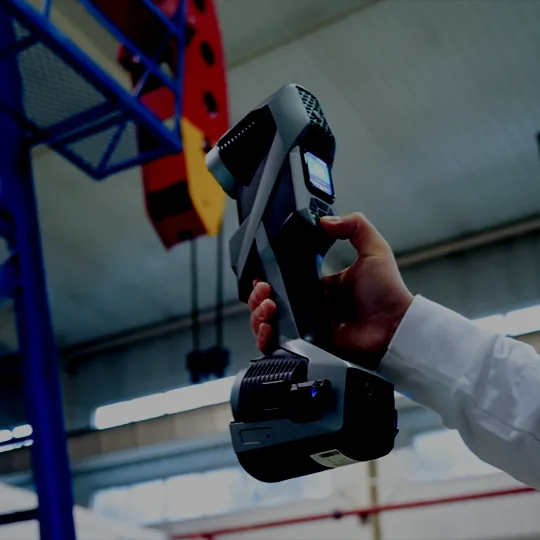

KSCAN-E оснащен высокоразрешающим сенсорным дисплеем для визуального контроля процесса сканирования, интуитивно понятным интерфейсом и эргономичным корпусом, разработанным для удобной работы одной рукой даже в течение продолжительного времени.
Применение в различных отраслях
KSCAN-E в промышленности: решения для ваших задач
Авиакосмическая промышленность
Контроль геометрии композитных конструкций, лопаток турбин, аэродинамических поверхностей.

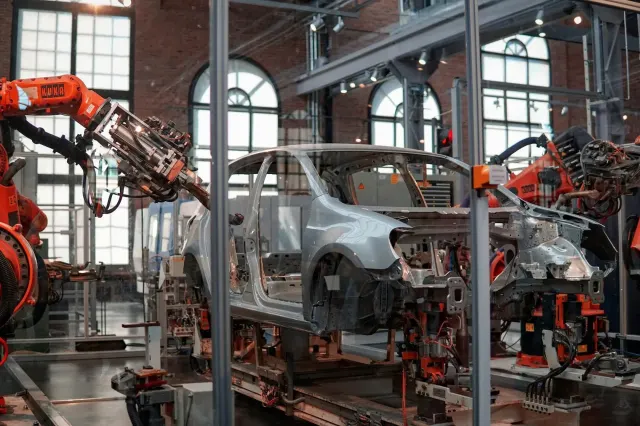

Автомобильная промышленность
Сканирование корпусов судов, секций и внутренних помещений без ограничений по размерам.
Энергетика
Диагностика лопаток турбин, контроль износа деталей, сканирование трубопроводов и арматуры.

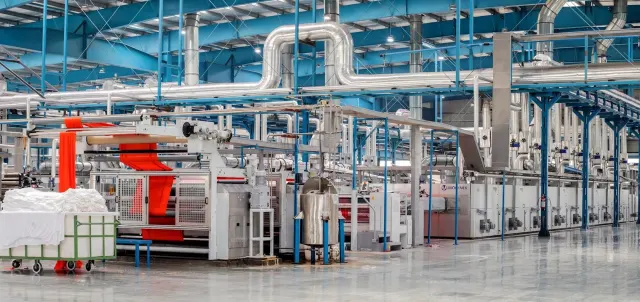

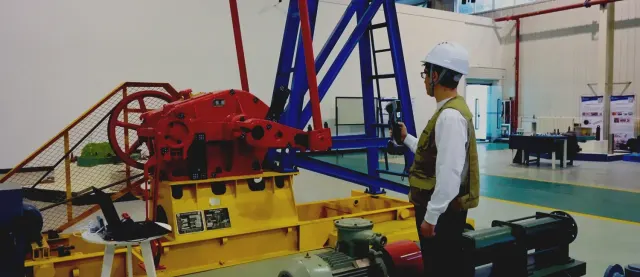

Тяжелое машиностроение
Контроль крупногабаритных деталей, вагонов, судовых конструкций, промышленного оборудования.
Медицина и протезирование
Создание точных 3D-моделей для ортопедических конструкций, стоматологических имплантатов.
Образование и НИОКР
Обучение студентов, научные исследования, прототипирование и разработка новых продуктов.

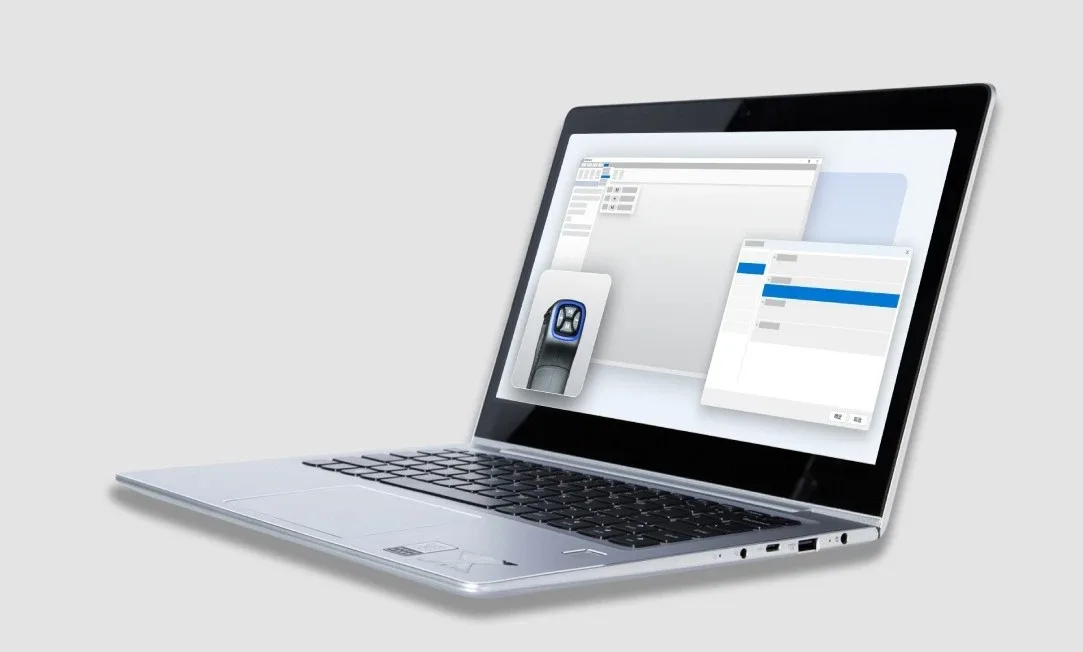

ПО DefinSight

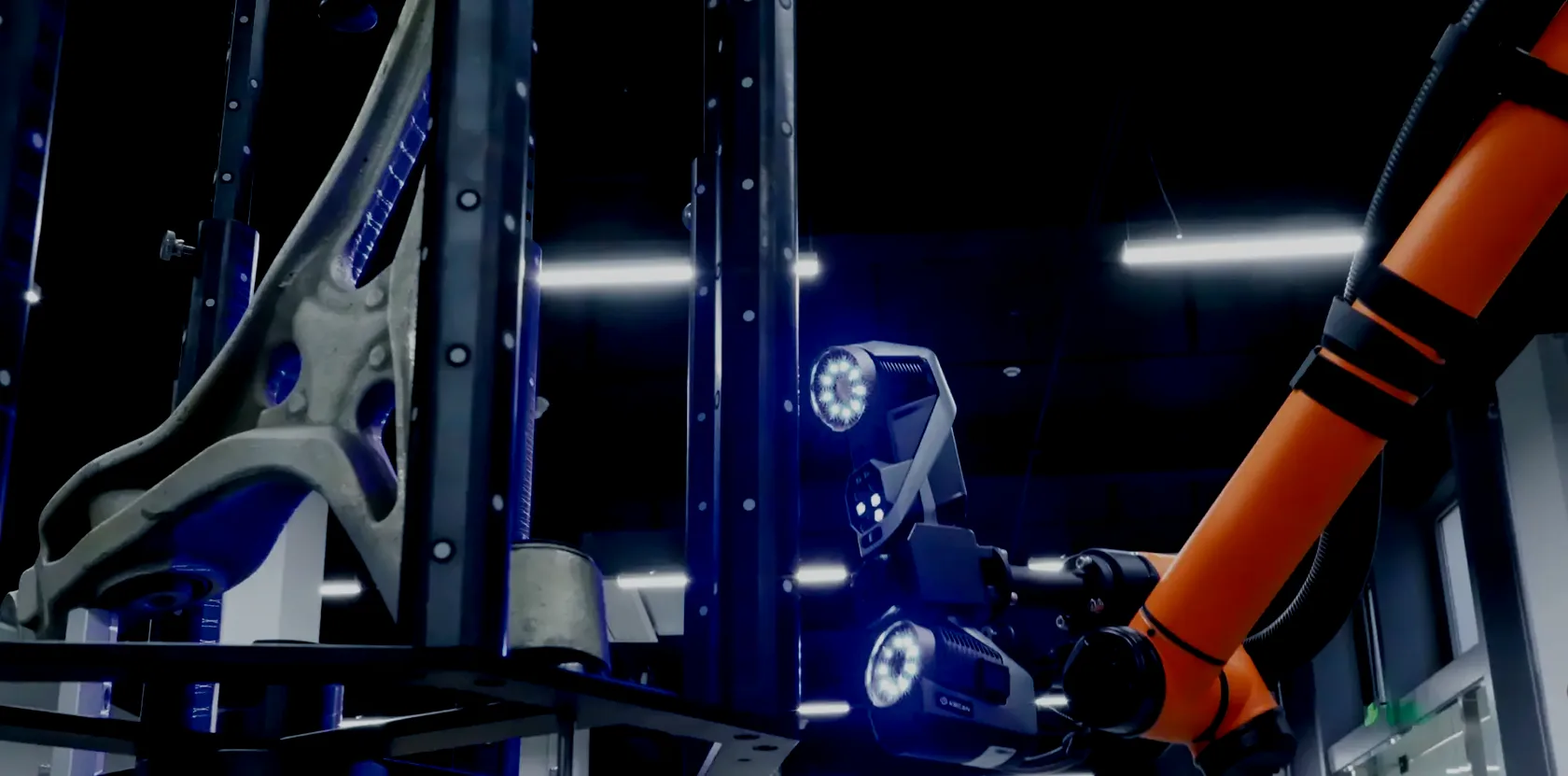

Сканер работает в связке с профессиональным ПО DefinSight, которое предоставляет полный набор инструментов для обработки данных, создания отчетов, сравнения с CAD-моделями и экспорта в различные форматы. Возможность интеграции с автоматизированной системой 3D-инспекции SCANOLOGY позволяет создавать полностью автоматизированные линии контроля качества для серийного производства.
Характеристики
Технические характеристики
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
Scantech KSCAN-E
Ручной 3D-сканер
| Технология 3D-сканирования | |
|---|---|
| Класс лазера | Ⅱ (безопасно для глаз) |
| Лазерная триангуляция | Сбор данных о геометрии объекта путем проецирования лазерных линий |
| Режимы сканирования | |
| Сверхбыстрое сканирование | 108 синих лазерных линий (технология Quad Cross) |
| Сверхтонкое сканирование | 17 синих параллельных лазерных линий |
| Сканирование больших площадей | 19 инфракрасных лазерных перекрестий |
| Сканирование глубоких отверстий | 1 синяя лазерная линия |
| Сканирование отверстий и краев | Умная инспекция краев |
| Адаптивная фотограмметрия | |
| Объемная точность | |
| Стандартная | 0,015 мм + 0,030 мм/м |
| Со встроенной фотограмметрией | 0,015 мм + 0,015 мм/м |
| С системой фотограмметрии ScanTech MSCAN-L15 | 0,015 мм + 0,012 мм/м |
| Рабочее расстояние | |
| Сканирование больших площадей | 600 мм~1500 мм |
| Сверхбыстрое сканирование | 200 мм~700 мм |
| Сверхтонкое сканирование | 150 мм~300 мм |
| Другие параметры сканирования | |
| Точность | 0,02 мм |
| Скорость сканирования | до 8 290 000 измерений/с |
| Зона сканирования | 1440 мм × 1000 мм |
| Размер объекта | 0,05 м ~ 8 м |
| 3D-разрешение | до 0,01 мм |
| Программное обеспечение | |
| Название ПО | DefinSight |
| Интерфейс | USB3.0 Тип B |
| Стандарт беспроводной связи | Wi-Fi 6 802.11a/b/g/n/ac |
| Свойства оборудования | |
| Размеры | 34,4 см × 12.4 см × 9,9 см |
| Рабочая среда | Безвентиляторный, подходит для использования в мастерских |
| Диапазон рабочих температур | -10~40℃ |
| Рабочая влажность | 10% ~ 90% |
| Уровень защиты от внешних факторов | IP50 |
| Беспроводное соединение | Поддержка двух WNIC |
| Бесперебойное электропитание | Да. Двойная система аккумуляторов |
