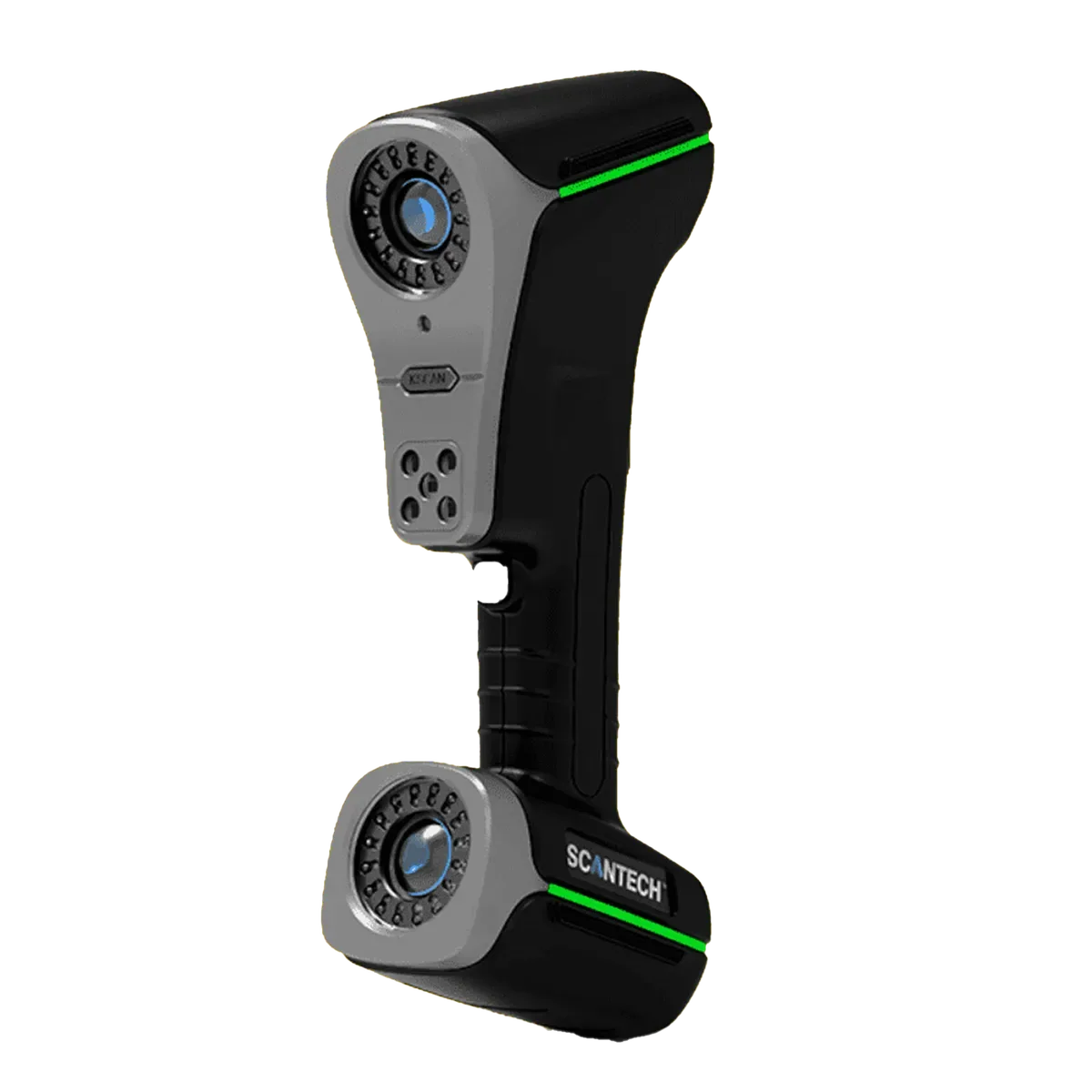

Scantech KSCAN-Magic

Несравнимая скорость, точность и детализация сканирования

Лазерный 3D-сканер серии KSCAN Magic - это революционный прорыв в характеристиках. Его несравнимая скорость, точность и детализация сканирования, а также зона сканирования и глубина значительно улучшает процесс 3D измерения и ускоряет выпуск продукции на рынок. В целях получения данных о недоступной и сложной поверхности, серия KSCAN Magic может быть оснащена портативным внешним щупом, предоставляя универсальное цифровое 3D решение для выполнения точных измерений.

Встроенная система фотограмметрии

Внесен в реестр СИ РФ

Инновационные лазеры

3D-сканер KSCAN Magic использует инновационный инфракрасный лазер для широкодиапазонного 3D-сканирования. Его предельная область сканирования достигает 1440 мм x 860 мм, что позволяет с легкостью выполнять точные 3D-измерения.

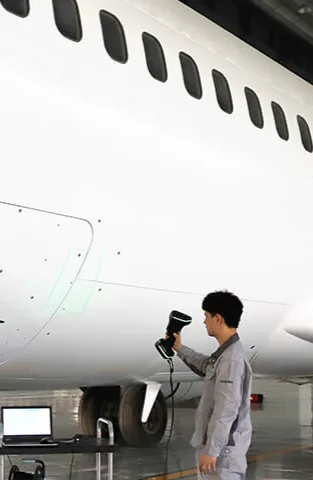

Предельная эффективность

Он обеспечивает сверхвысокую скорость сканирования. Благодаря гибкому переключению режимов сканирования, включая фотограмметрию, он удовлетворяет потребности различных приложений, значительно повышая эффективность работы.

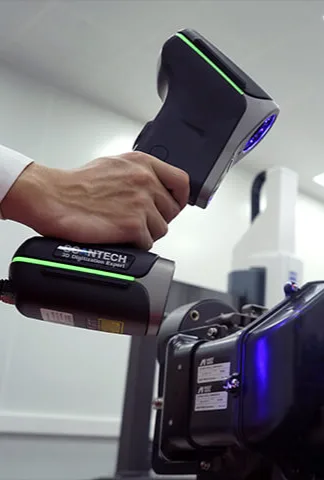

Кристальная детализация

В режиме сверхтонкого сканирования лазерный 3D-сканер серии KSCAN Magic может точно получать полные данные о поверхности сложных объектов, легко фиксируя каждую деталь с разрешением 0,010 мм.

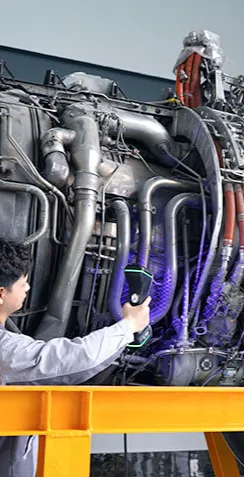

Точность сложных измерений

Режим однолинейного лазерного сканирования точно и быстро фиксирует 3D-данные о глубоких отверстиях и мертвых углах.

Сверхбыстрое сканирование	11 синих лазерных крестов	13 синих лазерных крестов
Точность(1)	0.020 мм

Скорость сканирования;До 1,350,000 измерений / с;До 1,650,000 измерений / с (1) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность измерения (размер) (PS). (2) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность расстояния между сферами (SD).

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Scantech KSCAN-Magic

Ручной 3D-сканер

	KSCAN Magic	KSCAN Magic II
Сверхбыстрое сканирование	11 синих лазерных крестов	13 синих лазерных крестов

Всего лазерных линий
Сверхтонкое сканирование	7 синих параллельных лазерных линий
Сканирование большой площади	11 параллельных инфракрасных лазерных линий
Сканирование глубоких отверстий	1 дополнительная синяя лазерная линия
41	45
Точность(1)	0.020 мм
Скорость сканирования
До 1,350,000 измерений / с	До 1,650,000 измерений / с
Область сканирования	До 1440 мм × 860 мм
Область сканирования (фотограмметрия)	3760 мм × 3150 мм
Глубина резкости	2500 мм
Класс лазера	КЛАСС Ⅱ (безопасно для глаз)
Разрешение	До 0,010 мм
Объемная точность(2)	0.015 мм + 0.030 мм/м
Объемная точность с эталоном длиной 1 м	0.015 мм + 0.020 мм/м
Объемная точность с MSCAN-L15	0.015 мм + 0.012 мм/м
Рабочая дистанция	300 мм
Глубина резкости	925 мм
Повторяемость точки (портативная КИМ K-Probe)	0.030 мм
Частота отслеживания	60 Гц
Точность кромки (интеллектуальный модуль контроля кромок - опция)	0.030 мм
Модуль контроля труб (опция), форматы	YBC / LRA / размер компенсации
Форматы вывода	.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc
Диапазон рабочих температур	-10℃ – 40℃
Интерфейс	USB 3.0
Патенты	CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1,US10914576B2, EP3392831A4
