Name: Scantech SIMSCAN Gen2
Brand: Scantech

Описание

Scantech SIMSCAN Gen2

Семейство компактных сканеров (22 / 30 / 42 / E) для профессионального метрологического контроля и обратного инжиниринга

Simscan Gen 2 — это инновационный ручной 3D-сканер, который сочетает в себе промышленную точность и легкость сканирования. Вес всего 570 грамм и компактные размеры 203 × 80 × 44 мм позволяют работать в самых труднодоступных местах, а алюминиевыйкорпус обеспечивает надежность в любых производственных условиях. Уникальная технология с 27 лазерными крестами обеспечивает скорость захвата данных до 13,3 миллионов измерений в секунду, делая Simscan Gen 2 самым быстрым сканером в своем классе. Прибор стал лауреатом престижной премии Red Dot Design Award, подтверждая совершенство инженерной мысли и эргономики.

Почему инженеры выбирают Simscan Gen 2

Абсолютная точность

Точность измерений до 0,020 мм для метрологического контроля

Максимальная скорость

До 5 800 000 измерений в секунду обеспечивает мгновенный захват данных

Компактность и эргономика

Компактный размер и вес всего 570 г

Многофункциональность

Три режима сканирования, включая специальный режим для глубоких отверстий

Промышленная надежность

Корпус из аэрокосмического алюминия выдерживает экстремальные нагрузки

Интеллектуальные алгоритмы

Автоматическая адаптация к сложным поверхностям и материалам

Промышленные применения сканера

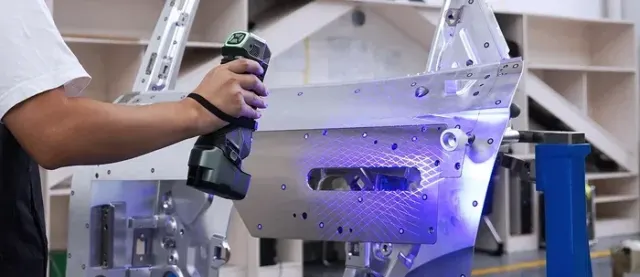

Автомобильная промышленность

Контроль деталей двигателя, кузовных элементов, оснастки.

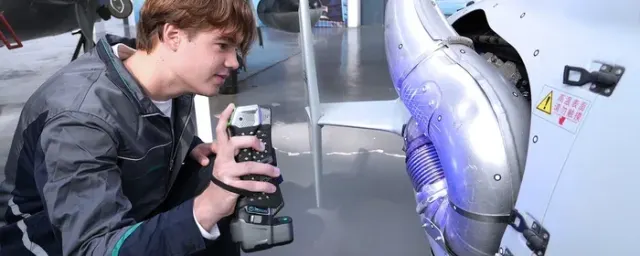

Авиакосмическая отрасль

Сканирование турбин, лопаток, сложных аэродинамических поверхностей.

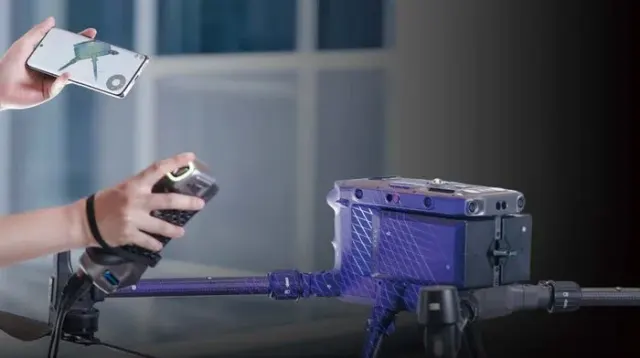

Машиностроение

Контроль точности механических деталей, подшипников, валов.

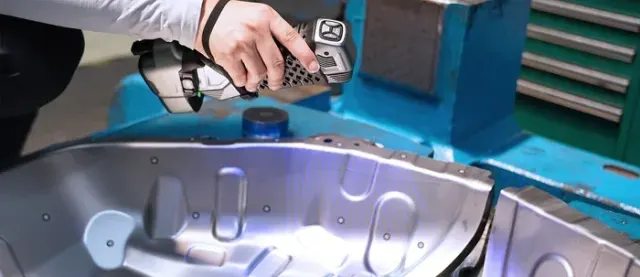

Промышленность

Разработка и контроль качества электроники, бытовой техники

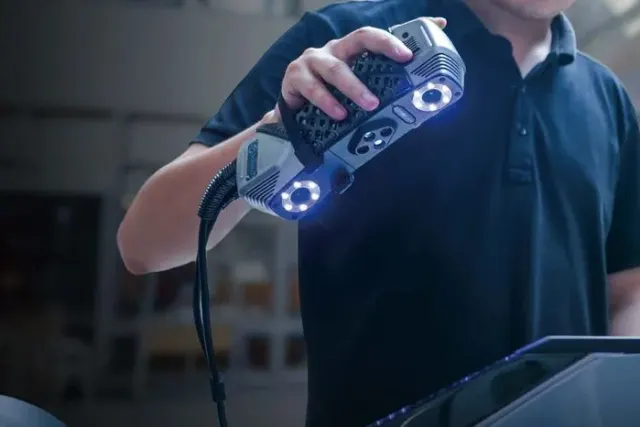

Образование и наука

Исследовательские работы, учебные лаборатории, инженерное образование.

Энергетика

Диагностика лопастей турбин, узлов насосов, трубопроводной арматуры.

Культурное наследие

Цифровизация артефактов, скульптур, исторических объектов.

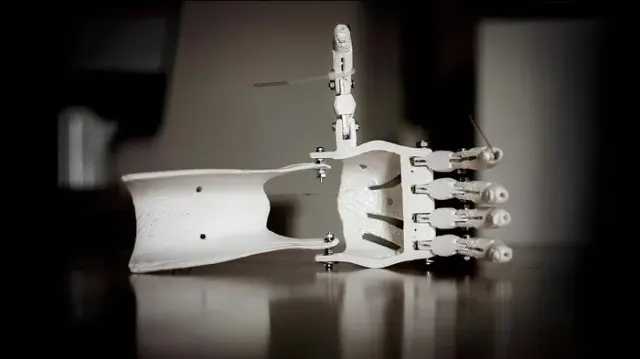

Медицина

Создание протезов, стоматологических конструкций, хирургических шаблонов.

Обратный инжиниринг — создание CAD-моделей по существующим объектам
Контроль качества — сравнение с CAD-моделями, анализ отклонений
Сканирование сложных поверхностей — лопасти, формы литья, детали со сложной геометрией
Работа в труднодоступных местах — глубокие полости, внутренние каналы, узкие пространства
Быстрое прототипирование — создание цифровых моделей для 3D-печати
Анализ износа — сравнение новых и изношенных деталей для прогнозирования срока службы
Цифровая документация — создание точных 3D-моделей для архивирования

Технические параметры

(1) Аккредитация ISO 17025: На основе стандарта VDI/VDE 2634 Часть 3 и спецификации JJF 1951 оценивается производительность ошибки зондирования (размера) (PS).

(2) Аккредитация ISO 17025: На основе стандарта VDI/VDE 2634 Часть 3 и спецификации JJF 1951 оценивается эффективность погрешности (SD) расстояния между сферами.

Технологическое превосходство в ладони

Simscan Gen 2 представляет собой следующее поколение промышленных лазерных сканеров, разработанных для решения самых сложных метрологических задач.

Simscan Gen 2 поддерживает три режима работы:

Высокоскоростной режим — для быстрого захвата крупных объектов
Высокоточный режим — для детального сканирования критически важных поверхностей
Режим глубоких отверстий — с дополнительной синей лазерной линией для работы в ограниченных пространствах

Продвинутые алгоритмы обработки данных обеспечивают высокую повторяемость результатов и минимальную зависимость от условий окружающей среды. Сканер идеально интегрируется в существующие производственные процессы и системы контроля качества, предоставляя точные данные для принятия инженерных решений.

Семейство Simscan Gen 2 включает четыре модели (22/30/42/E), каждая из которых оптимизирована для конкретных задач — от контроля мелких деталей до сканирования крупных деталей, что позволяет подобрать идеальное решение для любого предприятия.

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Scantech SIMSCAN Gen2

Ручной 3D-сканер

	SIMSCAN 22 Gen2	SIMSCAN 30 Gen2	SIMSCAN 42 Gen2
Сверхбыстрое сканирование	11 синих лазерных крестов	17 синих лазерных крестов	27 синих лазерных крестов
Сверхточное сканирование	7 синих параллельных лазерных линий	17 синих параллельных лазерных линий	17 синих параллельных лазерных линий
Сканирование глубоких отверстий	1 дополнительная синяя лазерная линия	1 дополнительная синяя лазерная линия	1 дополнительная синяя лазерная линия
Точность(1)	До 0,020 мм	До 0,020 мм	До 0,020 мм
Скорость сканирования до	2 020 000 измерений/с	4 580 000 измерений/с	5 800 000 измерений/с
Область сканирования до	650 мм × 550 мм	700 мм × 600 мм	700 мм × 600 мм
Класс лазера	Класс II (безопасен для глаз)	Класс II (безопасен для глаз)	Класс II (безопасен для глаз)
Разрешение до	0.020 мм	0.020 мм	0.020 мм
Точность объема (2)
Стандарт	0.015 мм + 0.035 мм/м	0.015 мм + 0.035 мм/м	0.015 мм + 0.035 мм/м
В паре с MSCAN-L15	0.015 мм + 0.012 мм/м	0.015 мм + 0.012 мм/м	0.015 мм + 0.012 мм/м

Рабочая зона и размеры
Дистанция досмотра	300 мм
Размеры	203 мм × 80 мм × 44 мм
Оптика и режимы
Глубина резкости	550 мм
Режим интерфейса	USB 3.0
ПО и подключение
Форматы вывода	.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk and etc.
Корпус и эксплуатация
Вес	570 g
Диапазон рабочих температур	-10℃ - 40℃
Рабочая влажность (без конденсации)	10 - 90% RH
Прочее
Патенты	CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U,CN211696268U, CN306053019S, CN212606697U, CN306321502S，CN214149177U，CN214747767U，CN216115893U，CN114001671B，CN113470180B，CN113218417B，CN111833392B，CN115682981B
