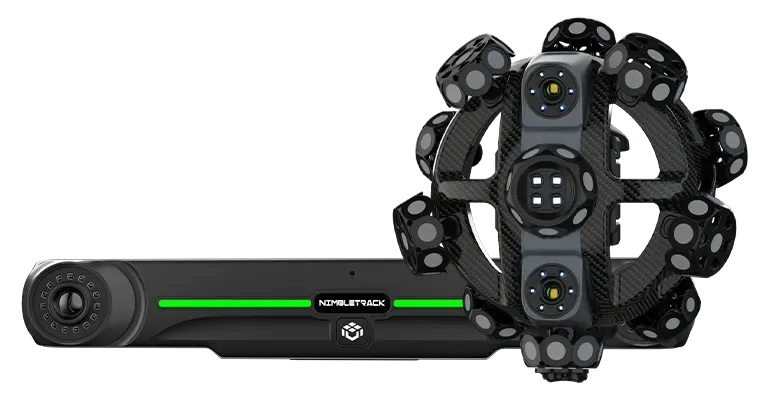

Name: Scantech NimbleTrack
Brand: Scantech

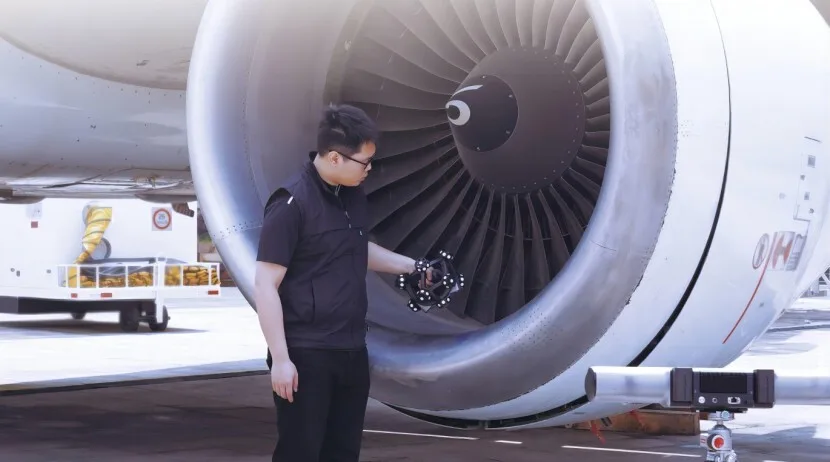

Новейшая беспроводная система 3D-сканирования NimbleTrack очень компактна и маневренна и предназначена для того, чтобы по-новому взглянуть на точные и динамичные измерения деталей малого и среднего размера. Благодаря мощным встроенным чипам и встроенному аккумулятору, его 3D-сканер и оптический трекер полностью беспроводные, что обеспечивает настоящую свободу.

Сканирование без меток и марок

Компактный дизайн

Беспроводная свобода

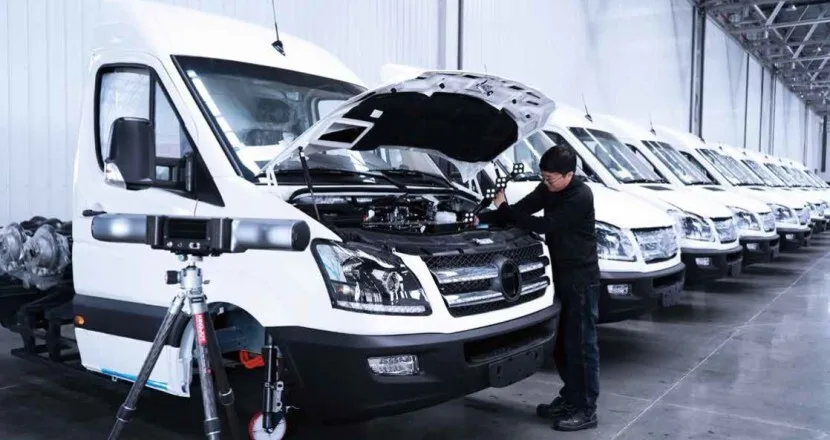

Эта шустрая система 3D-сканирования устанавливает новый стандарт беспроводного 3D-сканирования. Мы устранили потребность в каких-либо кабелях для питания прибора или передачи данных. Измерение на месте не будет проблемой, даже если нет источника питания. 3D-сканер оснащен встроенным мощным аккумулятором, а трекер поставляется со стандартными сменными аккумуляторами, обеспечивающими двойной цикл питания, обеспечивающий непрерывную работу в течение длительного времени.

Невероятно компактный и готовый к использованию

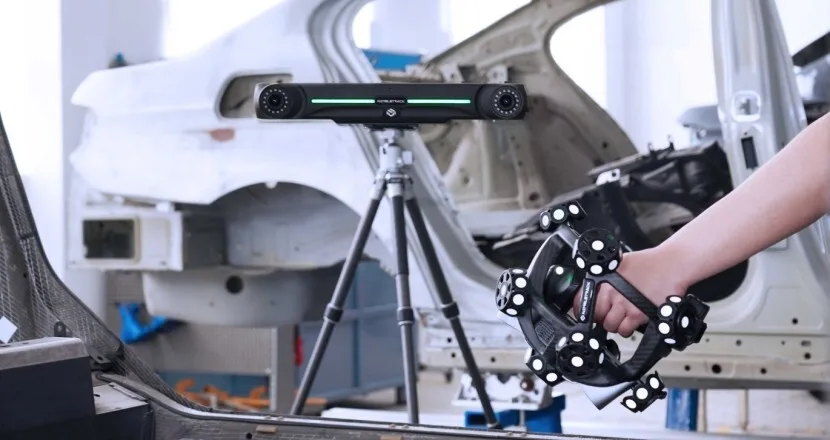

Легкий и компактный NimbleTrack устанавливает новый стандарт для оптической системы 3D-сканирования. Его легкая конструкция позволяет измерять детали там, где вам это нужно. i-Tracker длиной 57 см и общим весом 2,2 кг отличается простотой использования. Кроме того, инженеры и специалисты могут использовать 3D-сканер весом всего 1,3 кг в течение длительного времени, не чувствуя усталости. Система поставляется с небольшим стандартным защитным футляром, в котором могут разместиться все ее инструменты, что обеспечивает гибкое и удобное использование.

Стабильная структура с технологией CFFIM

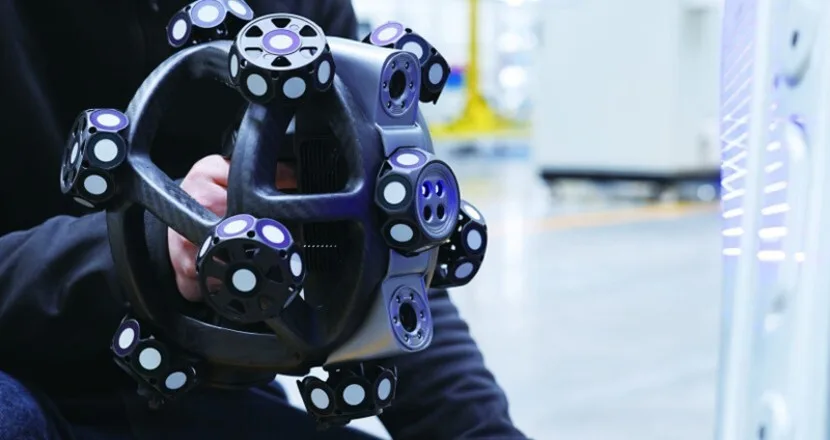

3D-сканер NimbleTrack использует инновационную технологию интегрированного формования рамы из углеродного волокна (CFFIM), обеспечивающую легкий дизайн и высокую прочность, преодолевая ограничения, налагаемые традиционными сборными конструкциями. Он очень стабилен, поскольку его структура устойчива и не подвержена влиянию температурных изменений. Одна калибровка может гарантировать стабильную работу в течение длительного периода. Благодаря этой передовой технологии вы можете полностью контролировать каждое сканирование.

Двойные периферийные вычисления и надежная производительность

И 3D-сканер, и трекер NimbleTrack оснащены мощными модулями периферийных вычислений, что позволяет им обеспечивать быстрое и плавное сканирование с высокой частотой кадров 120 кадров в секунду. По сравнению с обычными портативными 3D-сканерами он избавляет от необходимости использования источника питания и необходимости прилипать к мишеням, что значительно упрощает процессы измерений. Он с легкостью решает сложные задачи, обеспечивая бесцельное и эффективное 3D-сканирование.

Раскройте точность, раскройте совершенство

Используя весь потенциал метрологической продукции Scantech и усовершенствованный алгоритм, система достигает точности до 0,025 мм и максимальной объемной точности 0,064 мм во всем диапазоне. Высокоточная система NimbleTrack позволяет пользователям захватывать 3D-данные с высокой детализацией.

Интеллектуальное обнаружение границ

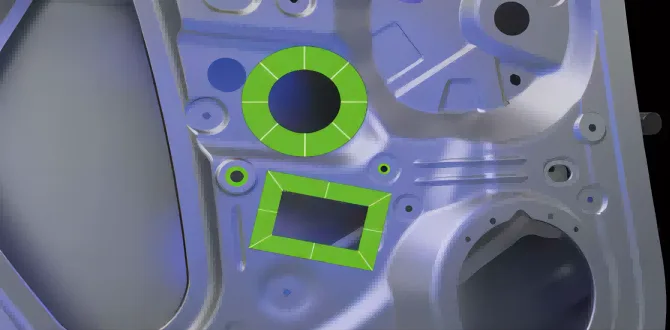

NimbleTrack может похвастаться выдающейся функцией точного обнаружения границ, которая обеспечивается за счет измерения уровня серого. Пользователи могут точно проверять закрытые элементы, такие как отверстия, прорези, кромки, и получать такую информацию, как положения и диаметры.

i-Probe500

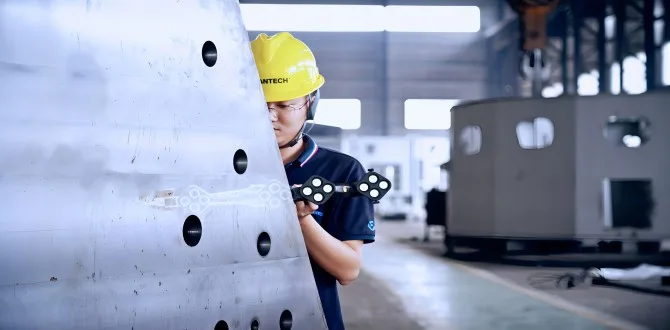

Его можно использовать в сочетании с следящим i-Probe для исследования недоступных областей, таких как контрольные отверстия и скрытые точки. Этот контактный измерительный зонд может обеспечить точные результаты как при проводном, так и при беспроводном подключении.

Мультитрекерное измерение

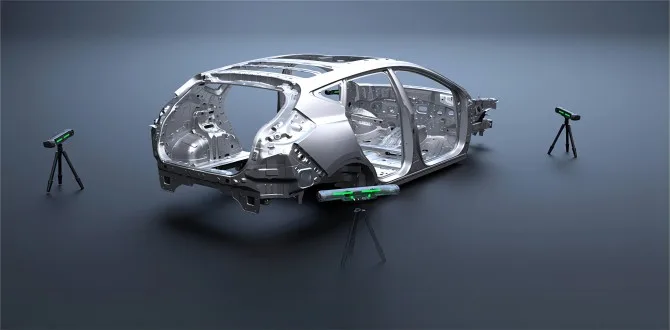

Его диапазон измерений можно динамически расширять за счет добавления дополнительных устройств i-Tracker, чтобы он мог измерять крупномасштабные объекты без ущерба для точности.

Автоматизированное измерение

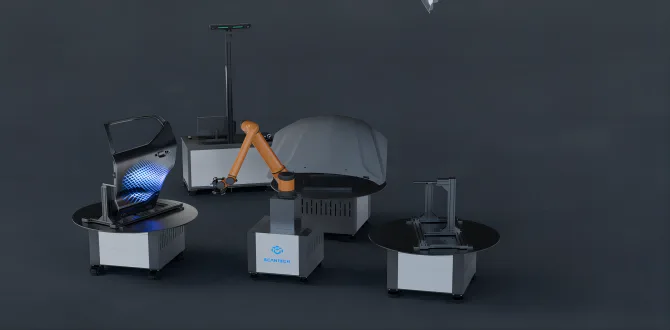

Основываясь на новой архитектуре 3D-сканера, мы адаптировали метод зажима для автоматизированных измерений, сделав его более совместимым с различными типами роботов. Его равномерно распределенные на 360 градусов наборы мишеней обеспечивают всестороннее и точное отслеживание, облегчая создание эффективных автоматизированных систем измерения партий.

(1) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность измерения (размер) (PS). (2) Аккредитация по стандарту ISO 17025: на основании стандарта VDI/VDE 2634, часть 3, и спецификации JJF 1951 оценивается погрешность расстояния между сферами (SD).

Точность

Точность для i-Scanner(1)

До 0,020 мм

Точность позиционирования отверстий

0,050 мм

Разрешение

До 0,020 мм

Скорость

Сверхбыстрое сканирование

17 синих лазерных крестов

Частота кадров сканирования

до 120 кадров/сек

Скорость измерений

до 4 900 000 измерений/сек

Рабочая зона и размеры

Гипертонкое сканирование

7 синих параллельных лазерных линий

Сканирование глубоких отверстий

1 синяя лазерная линия

Рабочая дистанция

300 мм

Область сканирования

До 500 мм × 600 мм

Габариты i-Scanner

238 мм × 203 мм × 230 мм

Оптика и режимы

Точность для i-Tracker(1)

До 0,025 мм

Объемная точность (дистанция трекера 3,2 м) (2)

0,064 мм

Объемная точность (с фотограмметрической системой MSCAN)

0,044 мм + 0,012 мм

Глубина резкости

400 мм

Лазерный класс

Класс II (безопасный для глаз)

Габариты i-Tracker

570 мм × 87 мм × 94 мм

Масса i-Tracker

2.2 кг

ПО и подключение

Масса i-Tracker (включая батареи и беспроводной модуль)

2.6 кг

Форматы выдачи данных

.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk and etc.

Беспроводной стандарт

802.11a/n/ac

Интерфейсы

USB 3.0, Network Interface

Корпус и эксплуатация

Масса i-Scanner

1,3 кг

Габариты защитного кейса

1000 мм х 425 мм х 280 мм

Рабочая температура

-10°C–40°C

Влажность

10-90% без конденсата

Scantech NimbleTrack

Основные характеристики
