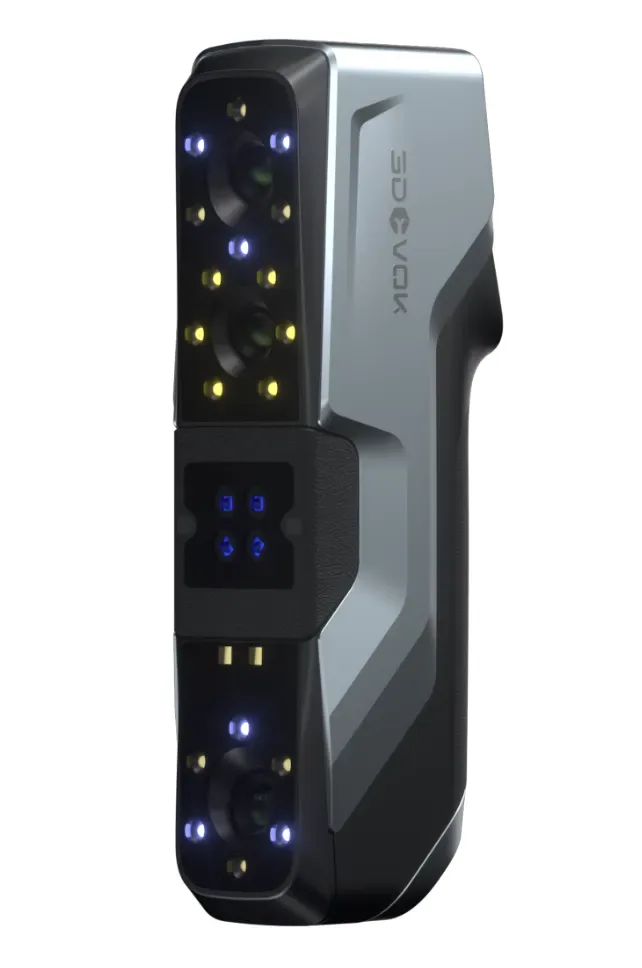

Высокоточный портативный 3д-сканер

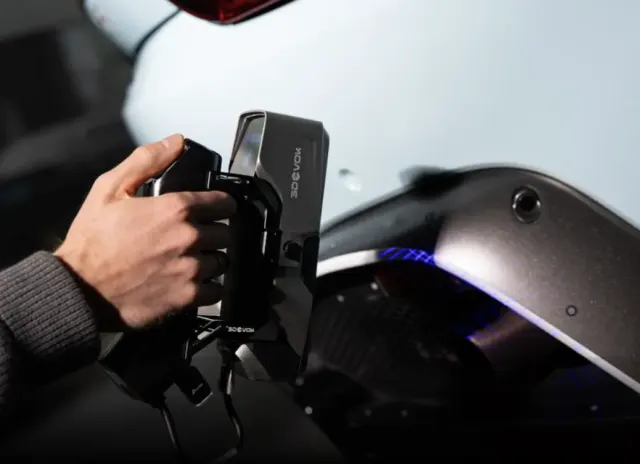

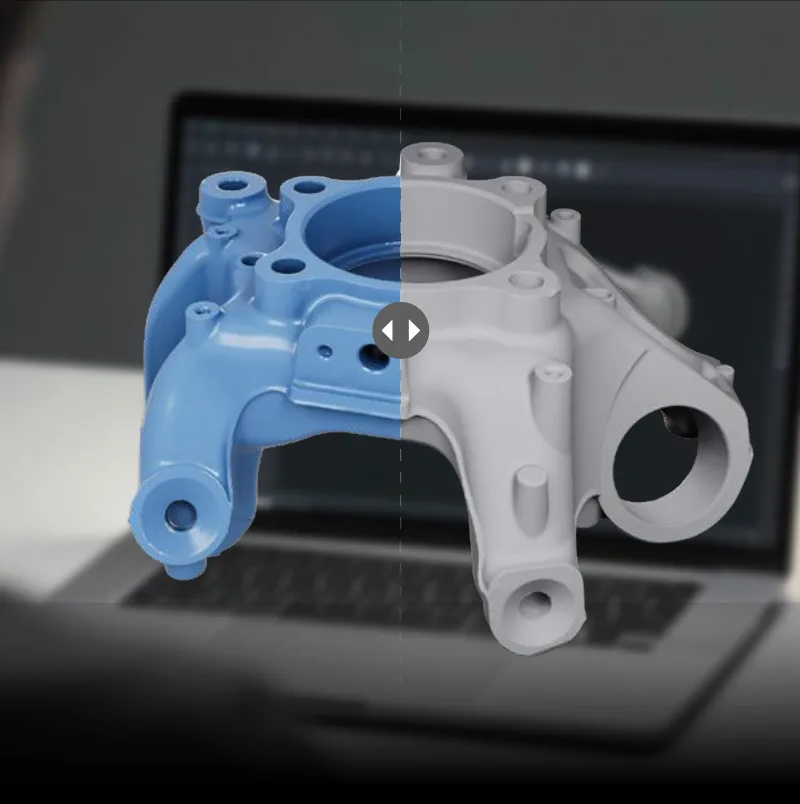

3DeVOK MT Gen2 объединяет промышленные технологии SCANOLOGY с передовой оптикой и интеллектуальными алгоритмами обработки данных. Сканер разработан для реверс-инжиниринга, автомобильной кастомизации и контроля качества 3D-моделей. Он эффективно оцифровывает детали любых размеров и материалов, обеспечивая высокую точность данных даже при работе со сложными и крупногабаритными объектами. Это позволяет оптимизировать рабочие процессы на всех этапах — от цифрового проектирования до запуска в производство.
4 режима сканирования (34 перекрестных синих лазерных линии, 11 параллельных синих лазерных линий, одна синяя лазерная линия, инфракрасный лазер VCSEL), точность до 0,03 мм, разрешение до 0,05 мм и частота кадров до 80 кадров в секунду.
Возможность предварительного сканирования маркеров для повышения точности при работе со средними и крупными объектами, алгоритмы выравнивания сканов тонкостенных деталей, интеллектуальное цветное текстурирование и возможность автономной обработки данных на нескольких компьютерах.
Сертифицировано в соответствии с несколькими международными стандартами (CE-EMC, FCC, RoHS и т. д.). Каждый 3DeVOK MT Gen2 поставляется с сертификатом заводской калибровки, выданным аккредитованной по стандарту ISO 17025 лабораторией SCANOLOGY, по методикам, соответствующим международным требованиям к точности
Сканер эффективно оцифровывает детали в диапазоне от 0,05 до 5 м, сохраняя высокую точность даже на тёмных, глянцевых и сильно рельефных поверхностях. Оптика и алгоритмы оптимизированы для работы при естественном освещении, что гарантирует быстрое и стабильное сканирование как в помещении, так и на открытых площадках.
Комбинируя различные режимы сканирования и выравнивания возможно добиться высочайшего качества данных при работе с различными изделиями.

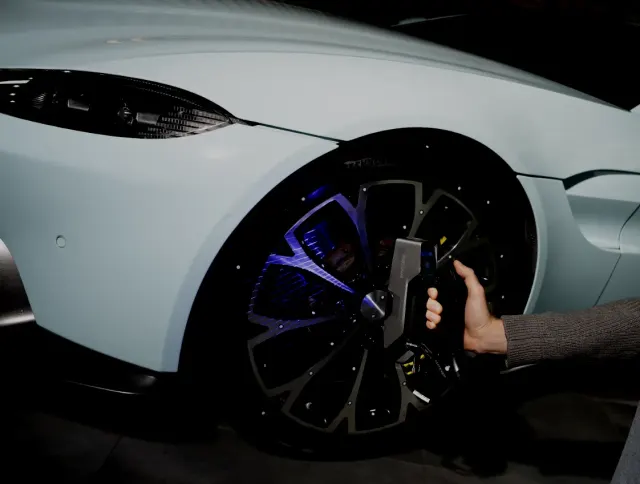

Возможность сканирования без маркеров с увеличенным полем зрения. Идеально подходит для работы со средними и крупногабаритными объектами
В сочетании со сканированием по маркерам позволяет добиться точности до 0,03 мм., что позволяет положиться на прибор в обратном проектировании и точных измерениях.

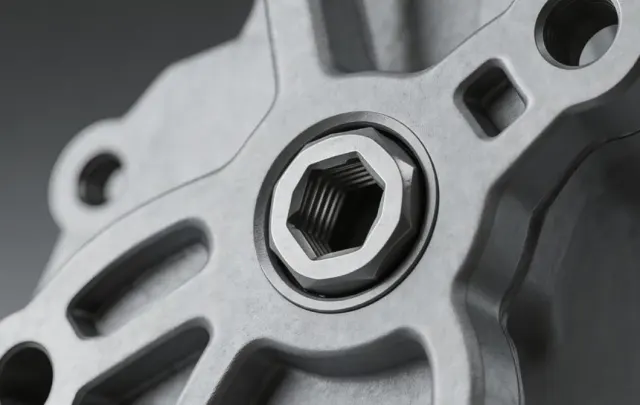

Разрешение до 0,05 мм для получения максимально детализированных данных.

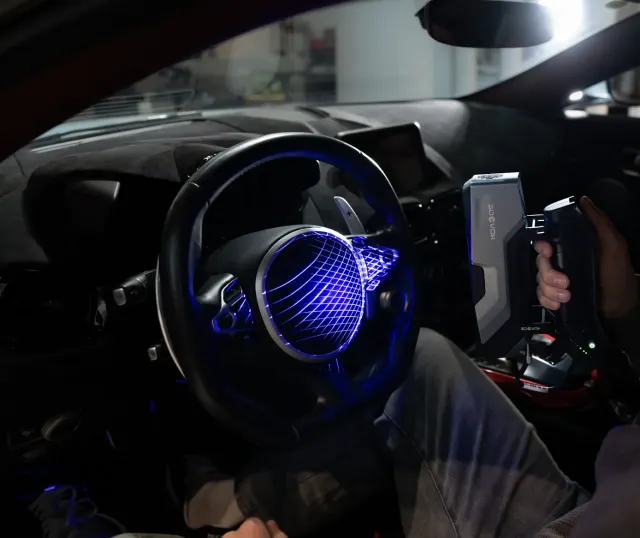

Улучшенное сканирование глубоких отверстий и углублений.

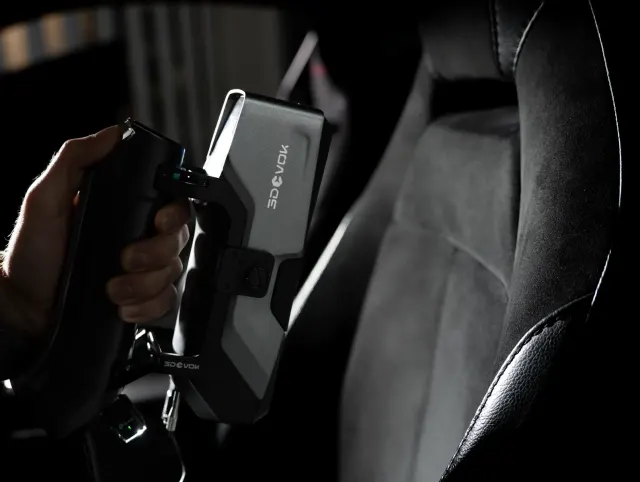

34 перекрестные синие лазерные линии (1)

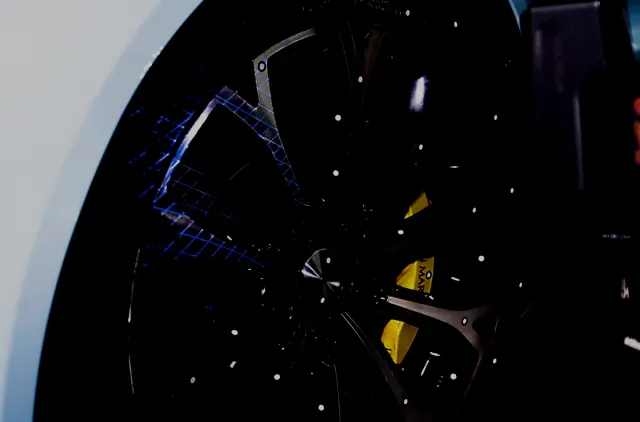

11 параллельных синих лазерных линий (2)
До 0,03 мм + 0,04 мм/м
0,1-5 мм / 0.05-5 мм / 0.1-5 мм / 0.2-5 мм
По маркерам, по геометрии, по текстуре, гибридное
Выравнивание гибридных, текстурных и функциональных элементов
1,000 мм / 295 мм / 600 мм / 1,500 мм
325 мм / 210 мм / 325 мм / 400 мм
50 мм × 75 мм - 1,100 мм × 1,000 мм
До 3 300 000 точек в секунду
*.obj, *.stl, *ply, *.asc, *.mk2, *.txt, *.epj, *.apj, *.spj, *.map, *.sk
0–40 °C, относительная влажность 10–90 % (без образования конденсата)
Поддержка проводной передачи данных через USB 3.0 и беспроводной - через Wi-Fi 6 (беспроводная ручка Airgo продается отдельно)
| Размеры: 215 мм × 73 мм × 53 мм | масса: 620 г |
|---|
Постоянный ток: 12 В, 5,0 А
CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, WEEE, KC
* В режиме лазерных линий * Заявление о точности: точность проверена в лабораторных условиях; каждое устройство поставляется с сертификатом заводской калибровке
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
Ручной 3D-сканер
| Точность | |
|---|---|
| Базовая точность* | До 0,03 мм |
| Сертификация | CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, WEEE, KC |
| Скорость | |
| Частота кадров (1-3) | До 80 кадров в секунду |
| Частота кадров (4) | До 30 кадров в секунду |
| Скорость сканирования (1-3) | До 3 300 000 точек в секунду |
| Скорость сканирования (4) | до 4,500,000 точек в секунду |
| Рабочая зона и размеры | |
| Объемная точность* | До 0,03 мм + 0,04 мм/м |
| Расстояние между точками (1/2/3/4) | 0,1-5 мм / 0.05-5 мм / 0.1-5 мм / 0.2-5 мм |
| Максимальное расстояние сканирования (1/2/3/4) | 1,000 мм / 295 мм / 600 мм / 1,500 мм |
| Область сканирования* (1-3) | 140 мм × 140 мм - 490 мм × 490 мм* |
| Область сканирования* (4) | 50 мм × 75 мм - 1,100 мм × 1,000 мм |
| Оптика и режимы | |
| Источник подсвета | 34 перекрестные синие лазерные линии (1) |
| Классификация источников света (1-3) | Класс Ⅱ (безопасный для глаз) |
| Классификация источников света (4) | Класс I (безопасный для глаз) |
| Режимы выравнивания (1-3) | По маркерам, по геометрии, по текстуре, гибридное |
| Режимы выравнивания (4) | Выравнивание гибридных, текстурных и функциональных элементов |
| Возможность захвата текстуры(цвета) | Да |
| Фокусное расстояние (1/2/3/4) | 325 мм / 210 мм / 325 мм / 400 мм |
| ПО и подключение | |
| Форматы данных | *.obj, *.stl, *ply, *.asc, *.mk2, *.txt, *.epj, *.apj, *.spj, *.map, *.sk |
| Интерфейсы подключения | Поддержка проводной передачи данных через USB 3.0 и беспроводной - через Wi-Fi 6 (беспроводная ручка Airgo продается отдельно) |
| Системные требования | ОС: Win10/Win11, 64-разрядная; процессор: i7-13650HX и лучше; оперативная память: 32 ГБ и больше; видеокарта: дискретная видеокарта NVIDIA, NVIDIA RTX3060 и лучше; графическая память: 6 ГБ и больше |
| Корпус и эксплуатация | |
| Условия эксплуатации | 0–40 °C, относительная влажность 10–90 % (без образования конденсата) |
| Габариты и масса | Размеры: 215 мм × 73 мм × 53 мм; масса: 620 г |
| Питание | Постоянный ток: 12 В, 5,0 А |
| Прочее | |
| 11 параллельных синих лазерных линий (2) | |

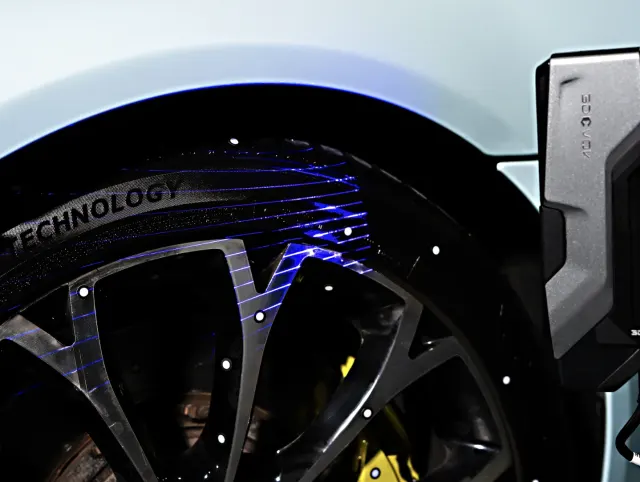

| 1 синяя лазерная линия (3) | |
| Инфракрасный структурированный свет( VCSEL) (4) | |
