1 / 2Стационарный 3D-сканер — Профессиональный инструмент для автоматизированного контроля качества и роботизированных измерительных ячеек.
Полная таблица характеристик — по запросу: пришлём спецификацию производителя вместе с КП.
Профессиональный инструмент для автоматизированного контроля качества и роботизированных измерительных ячеек.
Две зоны сканирования Управляются автоматически. Каждая пара камер подстроена под свой измерительный объём. Переключение межу ними происходит программно, без ручной настройки.
Российский высокоточный 3D-сканер Самый точный сканер линейки RangeVision, находится в процессе внесения в Реестр СИ и в Реестр российской радиоэлектронной продукции.
Работает стационарно и в составе роботизированных ячеек Рамная конструкция, не подвержен раскалибровке при движениях на роботе. Предусмотрено крепление к стандартным фланцам промышленных роботов по ISO 9409-1.
Сканирует объекты размером от 1 см до 1 м
Техподдержка от производителя Оперативная русскоязычная техподдержка от производителя. Быстро отвечает, быстро решает проблемы. Наши специалисты общаются с пользователями, проводят регулярные вебинары, развивают продукты и ПО на основе пожеланий.
Готовность к интеграции в существующие и новые автоматизированные ячейки любого производителя

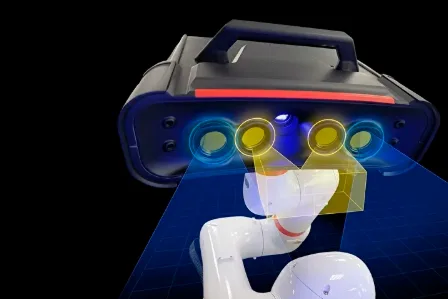

Каждая из двух пар камер настроена под свой объем. Смена зоны сканирования происходит только программно, в рамках одного цикла. Ручная перенастройка, замена оптики или контакт со сканером исключены - робот не прерывает цикл.

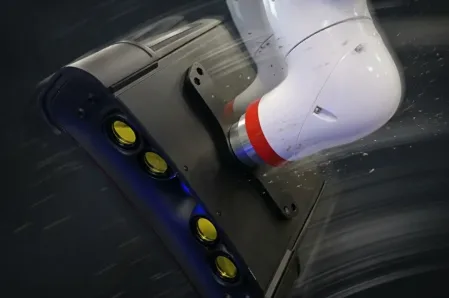

Оптический блок и внутренняя конструкция сканера спроектированы с учетом устойчивости к инерционным нагрузкам и вибрациям, возникающим при динамичном движении манипулятора.

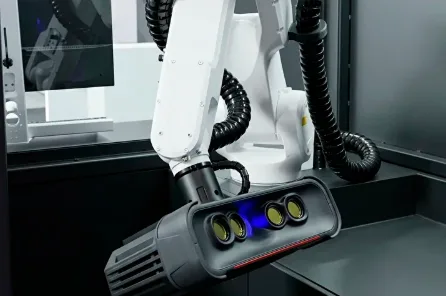

Сканер оснащён интерфейсом под стандартные фланцы роботов и коботов (ISO 9409-1) - переходники не нужны. При необходимости предоставляем API для интеграции в системы контроля производства.

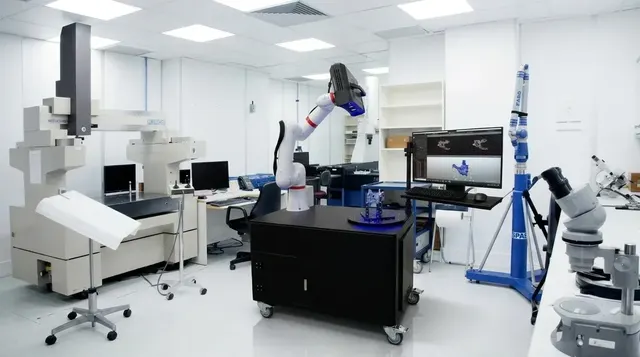

RangeVision Proton — это готовая «умная мобильная ячейка под ключ», не требующая выделения промышленных мощностей или возведения защитных ограждений. Система оптимально ориентирована на высокоскоростной серийный или регулярный частый метрологический контроль качества прямо в цеху. Решение идеально для бесконтактного 3D-сканирования деталей среднего и малого габарита (предельные размеры: цилиндр до 400 мм в диаметре и 1 м в высоту)
Благодаря встроенной системе обратной связи и чувствительной автоматике, коллаборативный робот мгновенно останавливается при любом непредвиденном контакте. Это гарантирует безопасность оператора, целостность оборудования и сканируемой детали. Защитные клетки/кабины и лазерные системы защиты не требуются.
Для создания сценария сканирования не требуется инженер-программист. Оператор физически берет манипулятор «за голову», подводит сканер к нужным ракурсам вокруг детали, и система запоминает эти позиции. Далее робот воспроизводит эту траекторию.
Рабочий стол комплекса имеет грузоподъемность до 60 кг и оснащен матрицей отверстий. Это позволяет быстро и жестко крепить любые позиционирующие приспособления под конкретные детали заказчика.
Our company works according to the principle of individual approach to every client. This method allows us to achieve success in problems of all levels.
Комплекс имеет габариты 1200 x 600 x 1350 (ДxШxВ, мм), намеренно вписанные в габариты европаллеты и оснащен блокируемыми колесами. Проходит в любой дверной проем и занимает мало места в помещении.
Для скоростного автоматизированного контроля качества деталей малого и среднего габарита прямо на производственной линии
Для точного сканирования сложной геометрии: двойных изгибов, аэродинамических поверхностей, криволинейных участков
Для реверс-инжиниринга, создания цифровых двойников оснастки и точного измерения износа (резьб, канавок, радиусов скруглений)

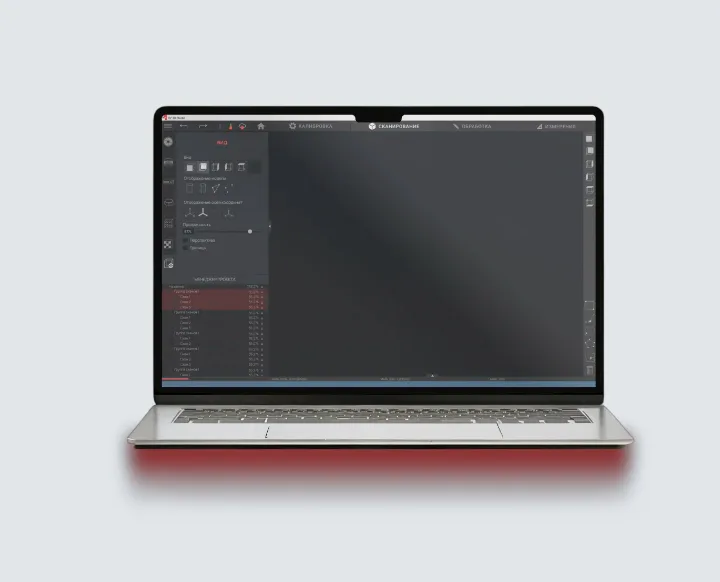

Программное обеспечение RV 3D Studio предназначено для проведения 3D-сканирования и последующей обработки полученных данных. Мы не разделяем наше программное обеспечение на версии и не урезаем его функционал. Пользователю доступны все обновления и функции софта, который поставляется в комплекте с любым 3D-сканером от RangeVision. При создании программного обеспечения команда наших разработчиков использует оригинальные алгоритмы оцифровки и обработки полученных данных.
367 х 273 х 165 мм
Сканер изготавливается в 2 модификациях с 2 зонами сканирования: S и M или XS и М
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
Стационарный 3D-сканер
| Разрешение камер | 9 MP |
|---|---|
| Размеры сканирующего модуля | 367 х 273 х 165 мм |
| Источник подсвета | синий LED |
| Принцип сканирования | Структурированный подсвет |
| Питание | 220 ± 22 В, 150Вт |
| Интерфейс подключения | USB 3.0 |
| Область сканирования | |
| XS | S |
| Размеры области сканирования | |
| 135x65x90 мм | 230x110x140 мм |
| Рабочее расстояние | |
| 250 мм | 360 мм |
| 3D-разрешение | |
| 0,032 мм | 0,055 мм |
| Пределы допускаемой абсолютной погрешности измерений | |
| ±0,005 мм | ±0,010 мм |
