RANGEVISION

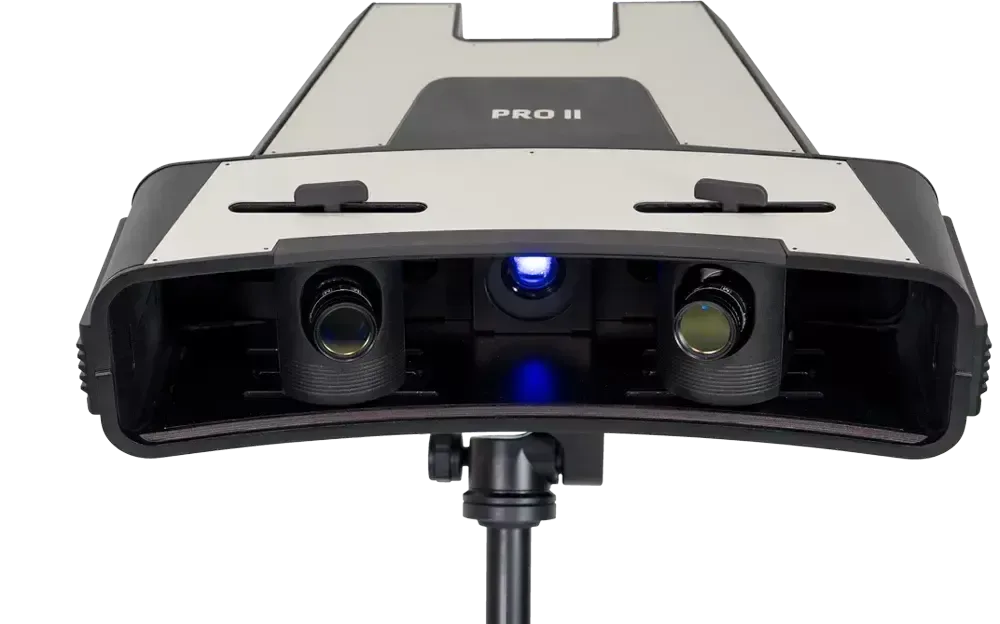

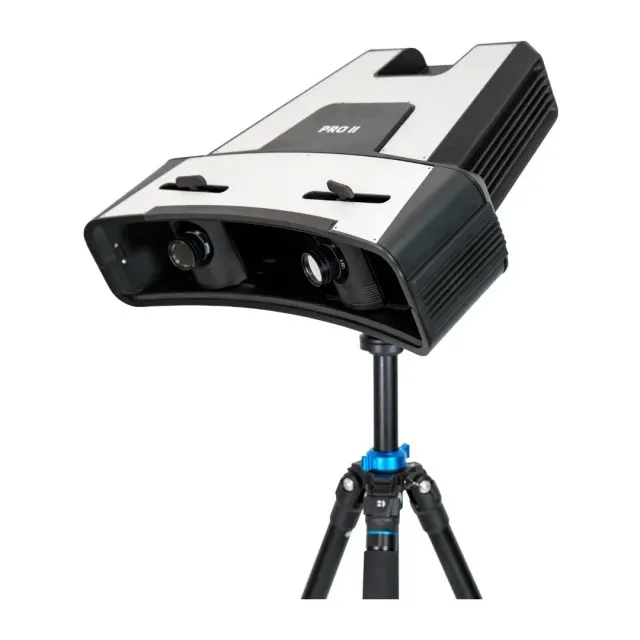

RangeVision PRO II

Стационарный 3D-сканер — Высокоточный инструмент для метрологического контроля и обратного проектирования

Основные характеристики

Вес: 6 кг

Все характеристики

Цена по запросуЦена, комплектация и сроки поставки — в коммерческом предложении

WhatsApp Telegram

Описание

RangeVision PRO II

Высокоточный инструмент для метрологического контроля и обратного проектирования

Основание из углепластика

3D-сканер для решения инженерных задач

Быстрый, точный, надёжный инструмент для оцифровки объектов от 5 мм до 5 м

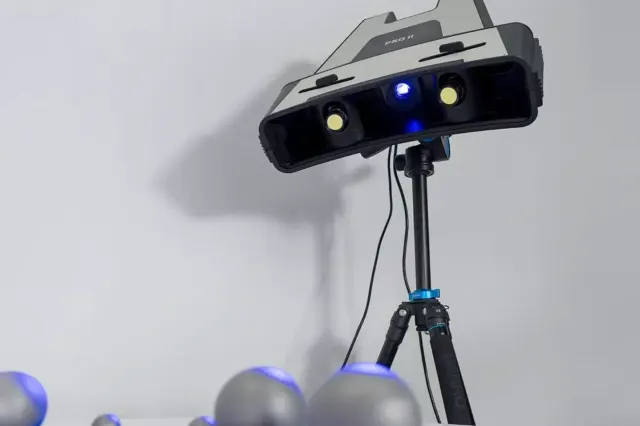

Метрологическая точность

PRO II является зарегистрированным типом средств измерений, проходит ежегодную метрологическую поверку и обеспечивает точность сканирования до 0,024 мм.

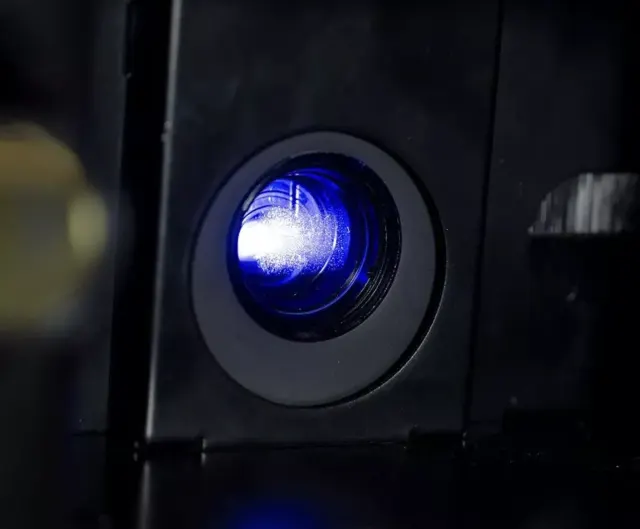

Сверхъяркий проектор синего света

Our managers are always ready to answer your questions. You can call us during the weekends and at night. You can also visit our office for a personal consultation.

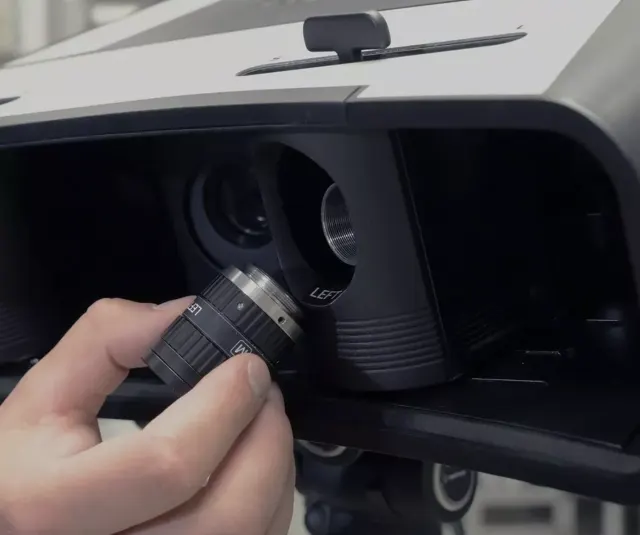

Камеры со сменными объективами

6-мегапиксельные камеры машинного зрения снабжены сменными объективами для быстрой перекалибровки на разные зоны сканирования. Светофильтры на объективах снижают зависимость от внешнего освещения в процессе сканирования.

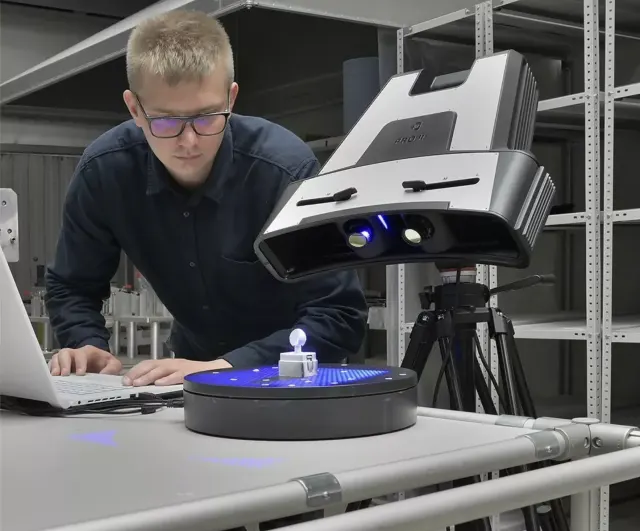

Высокая скорость сканирования

Продуманная конструкция сканера и продвинутые алгоритмы ПО обеспечивают скорость сканирования до 0,8 секунды на один скан.

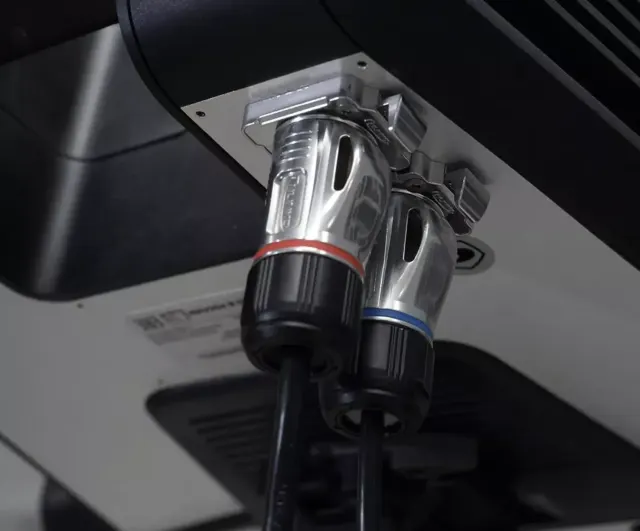

Мало проводов

На сканере всего два входа с металлическими замками, защищающими штекеры от выпадения. Общее включение сканера происходит одной кнопкой включения.

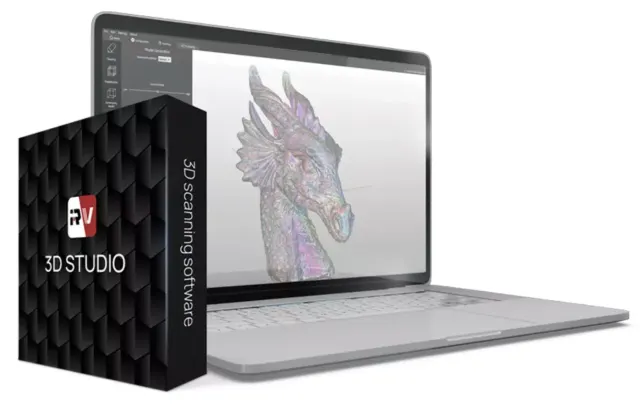

Российское профессиональное ПО для сканирования

Отсутствуют риски блокировки из-за решений иностранных компаний или чиновников Зарегистрировано в Реестре отечественного ПО Можно использовать на нескольких компьютерах Регулярные бесплатные обновления Онлайн техподдержка

Техподдержка от производителя

Официальная и оперативная русскоязычная техподдержка от производителя. Быстро отвечает, быстро решает проблемы. Наши специалисты общаются с пользователями в профессиональном сообществе, проводят регулярные вебинары, развивают продукты и ПО на основе пожеланий пользователей.

Отсутствуют риски блокировки из-за решений иностранных компаний или чиновников
Зарегистрировано в Реестре отечественного ПО
Можно использовать на нескольких компьютерах
Регулярные бесплатные обновления
Онлайн техподдержка

Кому подойдёт RangeVision PRO II

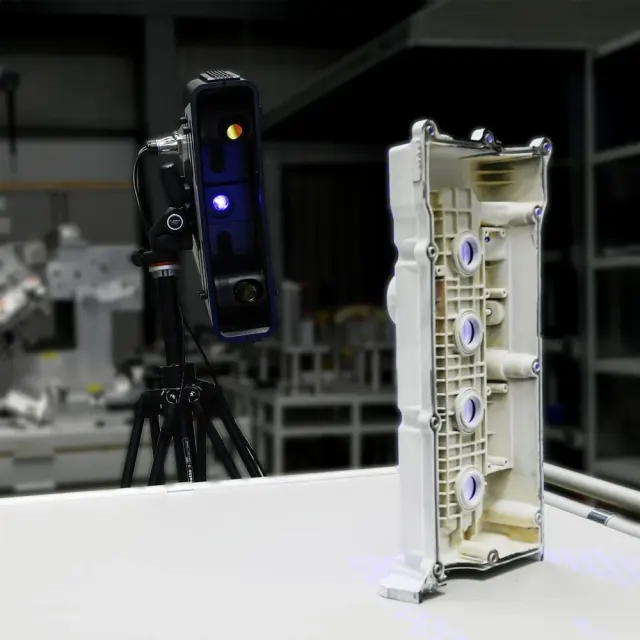

Опытно-конструкторским бюро и RND

Для прототипирования, реверс-инжиниринга, исследования опытных образцов

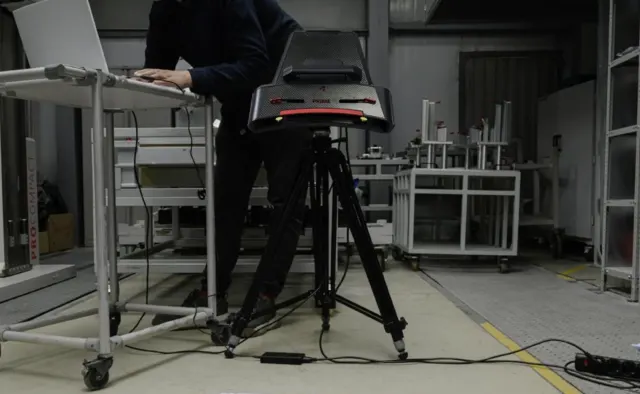

Промышленным предприятиям

Для контроля точности геометрии выпускаемых изделий. Соответствует требованиям систем менеджмента качества на производствах

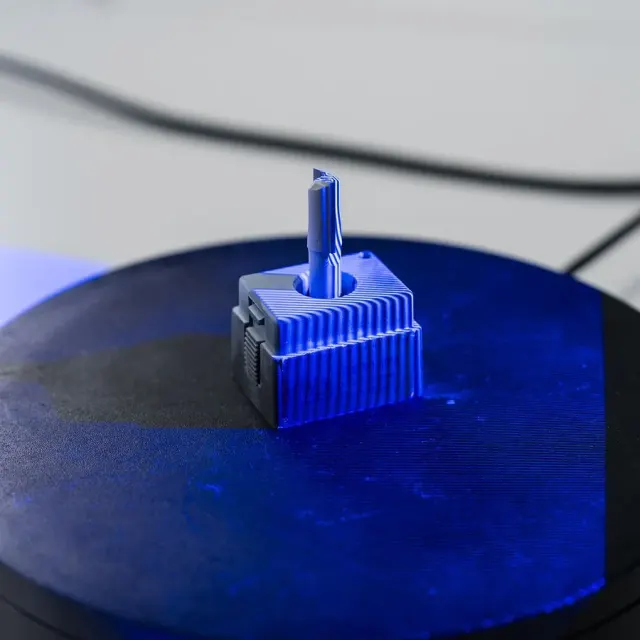

Инструментальным цехам

Для измерения точности изготовленной оснастки, контроля износа оснастки, расчёта размерных цепей, подгонки деталей.

Решаемые задачи

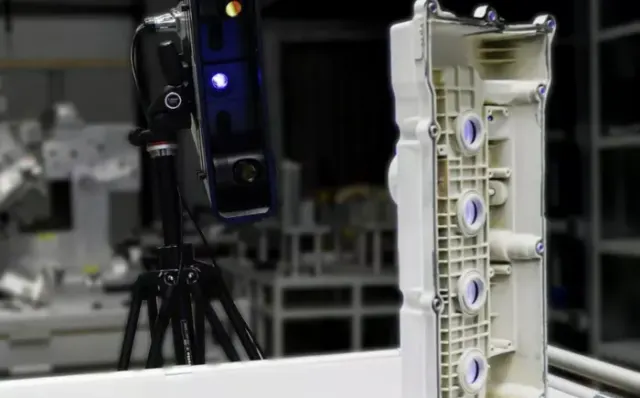

Прототипирование и дизайн

3D-сканер PRO II позволяет создавать высокоточные трёхмерные модели корпусов, деталей и узлов, на основе которых можно усовершенствовать и оптимизировать будущее изделие: улучшать геометрию, снижать массу, выявлять проблемные места конструкции, разрабатывать оптимальные корпуса для узлов и механизмов.

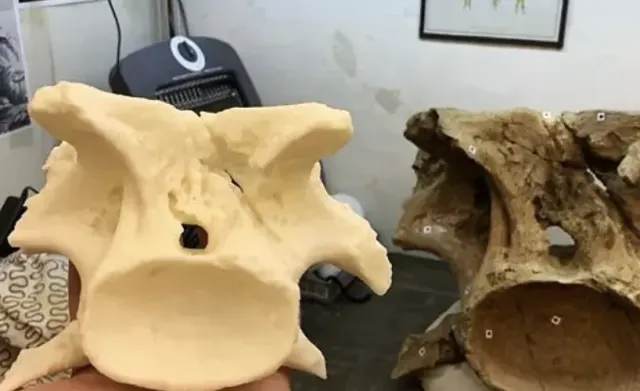

Цифровое архивирование

Точная и детализированная цифровая копия объекта будет получена бесконтактным бережным способом.

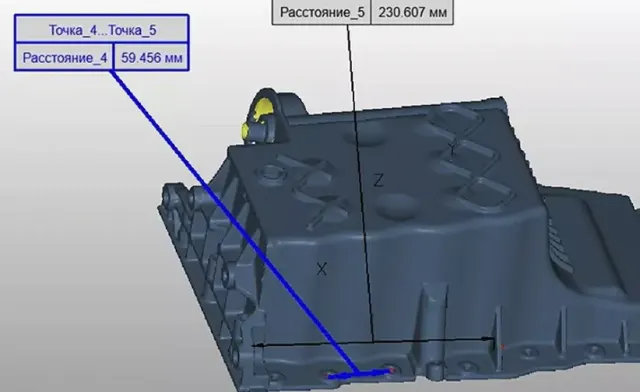

Бесконтактные измерения

Являясь официально зарегистрированным типом средств измерения, 3D-сканер PRO II позволяет бесконтактно и с точностью до 24 микрон измерять ветхие или прецизионные объекты, которые нельзя трогать - от печатных плат до бесценных музейных экспонатов.

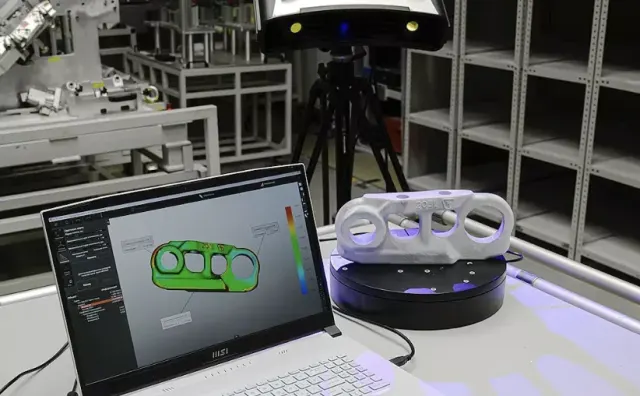

Контроль качества

Метрологическая точность сканера PRO II позволяет сравнивать полученную 3D-модель изделия с эталоном для выявления незаметных человеческому глазу отклонений, связанных с ошибками производства, износом и повреждениями.

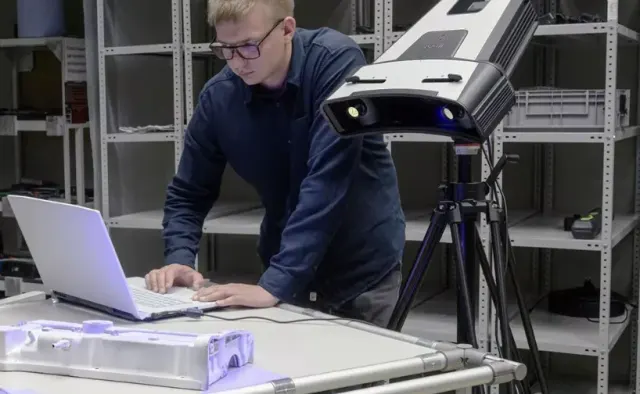

Обратное проектирование

3D-сканер PRO II легко оцифровывает объекты со сложной геометрией, позволяя значительно быстрее в дальнейшем получить их CAD-модели по сравнению с моделированием с нуля.

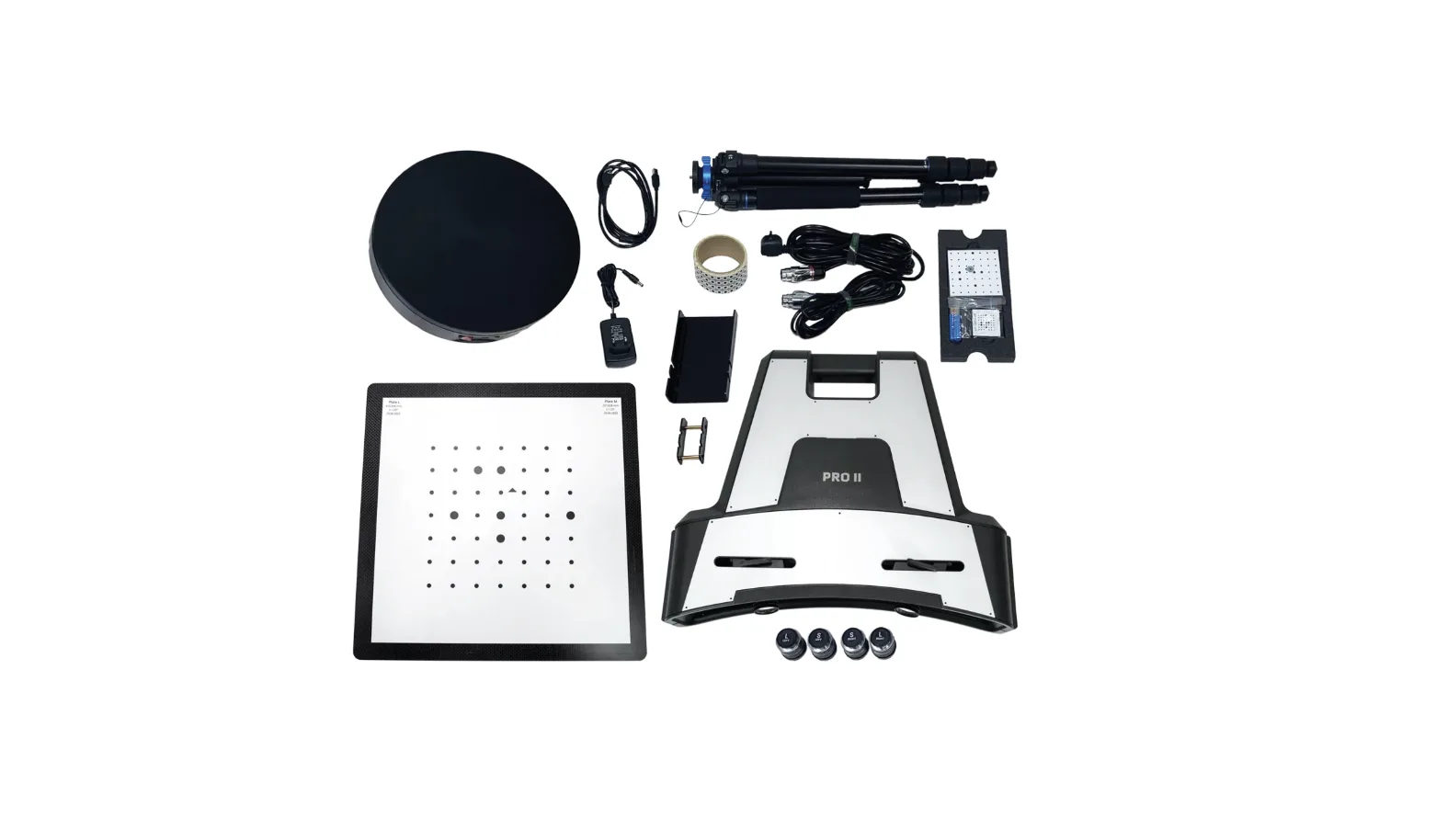

Комплектация 3Д-сканера PRO II

3Д-сканер PRIME укомплектован всем необходимым и готов к немедленной работе - требуется лишь компьютер для работы с программой сканирования.

Кабель USB 3.0 для подключения ПК
Комплект объективов со светофильтрами
Кабель питания
Комплект калибровочных полей
Комплект подставок под калибровочные поля
Штатив
Спрей матирующий
Маркеры на самоклеящейся бумаге
Кейс
Транспортировочная упаковка
Поворотный стол (диаметр 32 см, грузоподъёмность 60 кг)
Кабель USB 2.0 для подключения к ПК
Блок питания и кабель для поворотного стола
Программа сканирования и обработки RV 3D Studio
Паспорт на сканер
Руководство пользователя

Три режима сканирования

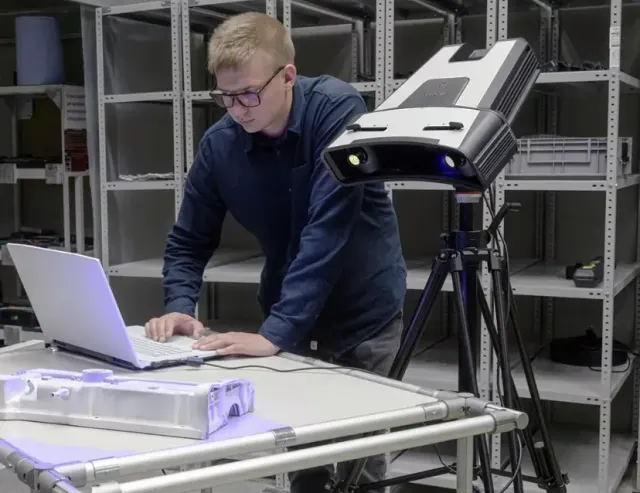

Сканирование в базовом режиме

Используется для сканирования объектов, которые невозможно оцифровать другими способами, например, музейных экспонатов. Полученные с разных ракурсов фрагменты модели совмещаются по особенностям геометрии поверхности объекта.

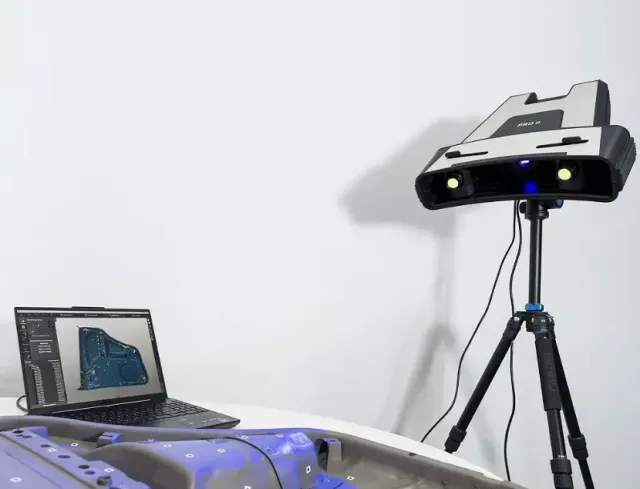

Сканирование с маркерами

Автоматическое совмещение фрагментов модели по нанесенным на поверхность объекта маркерам. Используется для повышения точности сшивки объектов большого размера. Поддерживаются внешние системы фотограмметрии.

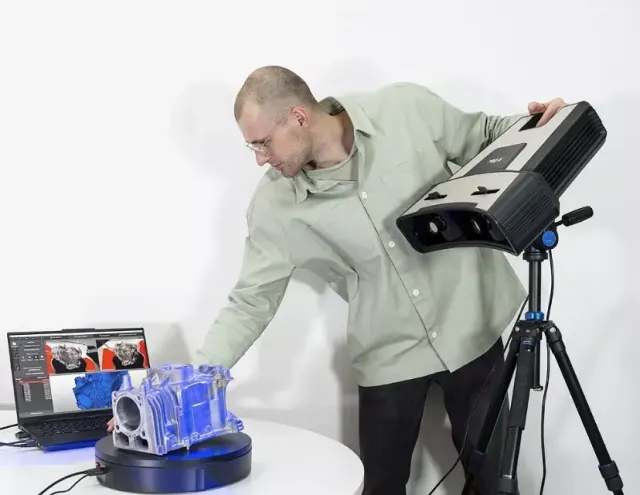

Сканирование на поворотном столе

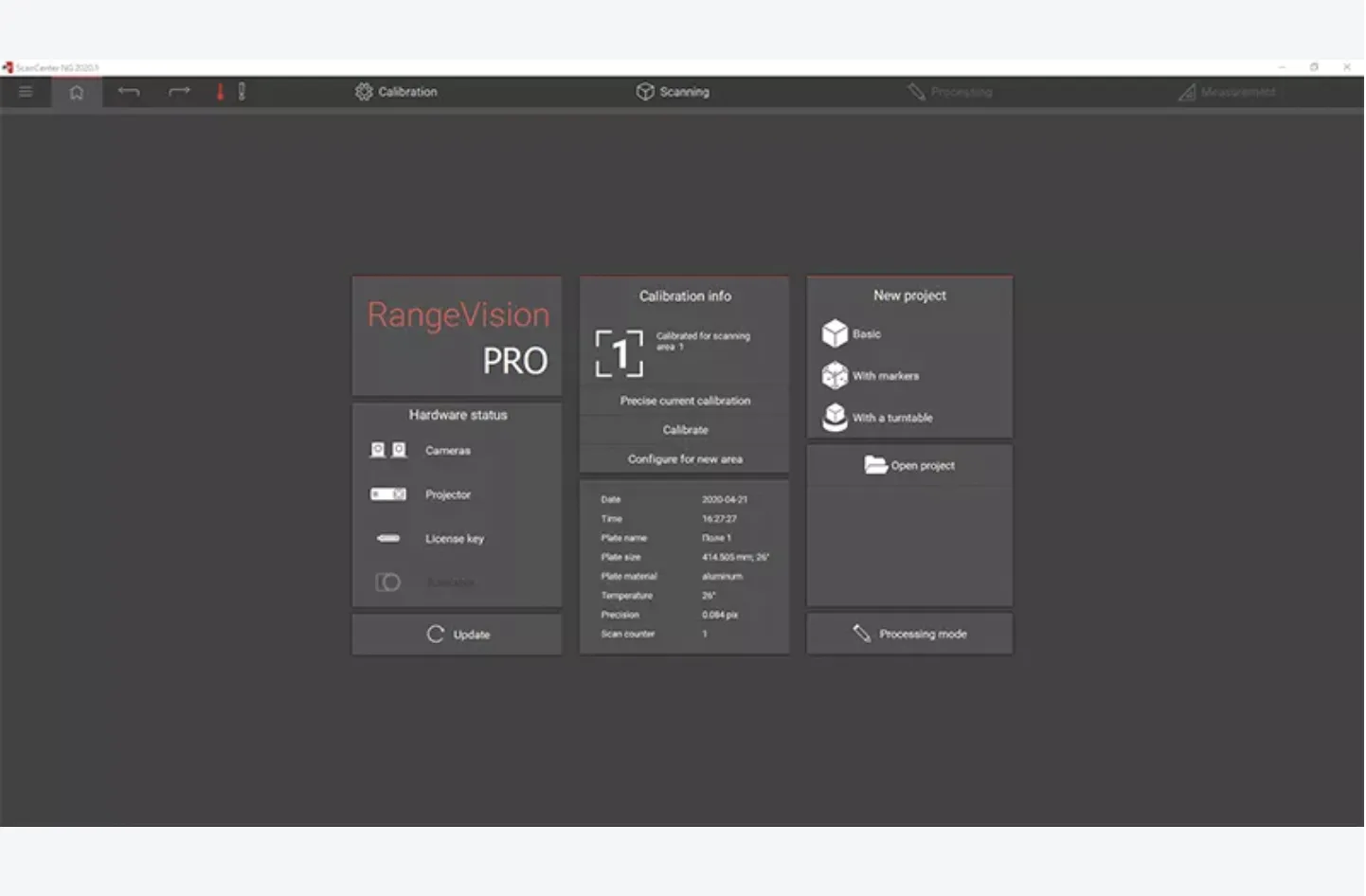

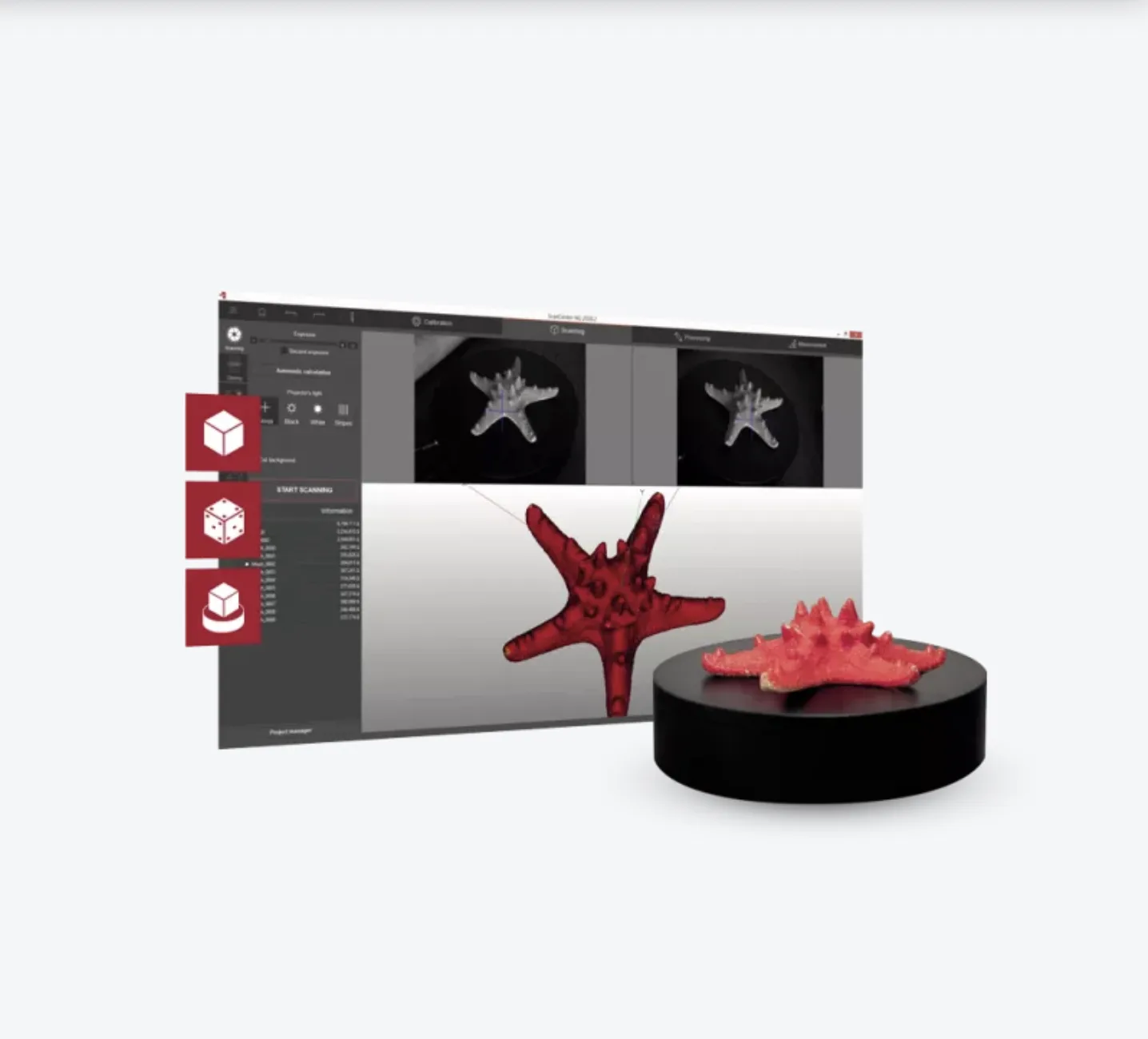

Возможности ПО

Мультиязычный интерфейс

Интуитивно понятный интерфейс и удобный мастер настройки позволяет с легкостью выполнять калибровку оборудования и сканирование даже при отсутствии опыта работы с 3D-сканерами.
Интерфейс программы переведён на несколько языков.

Широкие возможности обработки 3D-моделей

Программа позволяет значительно улучшить 3D-модель перед экспортом за счёт использования нескольких инструментов:
Автоматическая ручная сшивка по маркерам и без маркеров
Заполнение пустот
Сглаживание поверхностей
Упрощение 3D-модели, уменьшение количества треугольников
Исправление дефектов сетки
Автоматическое удаление мелких артефактов, шума.

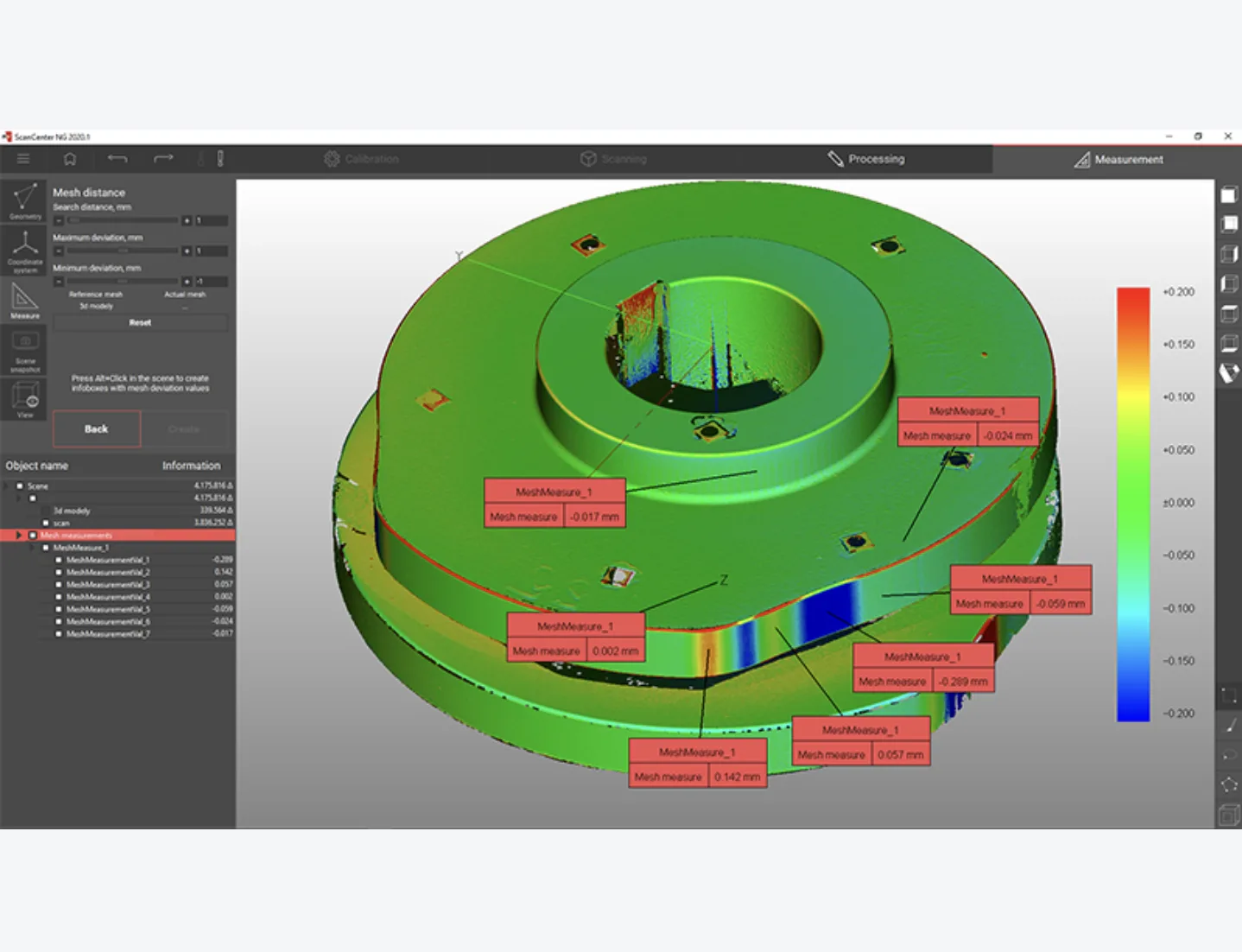

Встроенный контроль геометрии

Встроенный инспекционный контроль геометрии между двумя сетками позволяет визуализировать расхождения в виде цветовой карты и провести измерения в каждой отдельной точке инспектируемой 3Д-сетки. Опция финальной сшивки по селекции предназначена для локального совмещения нескольких сеток по выделенному участку и полезна для выравнивания эталонной и инспектируемой сеток по базовой геометрии.

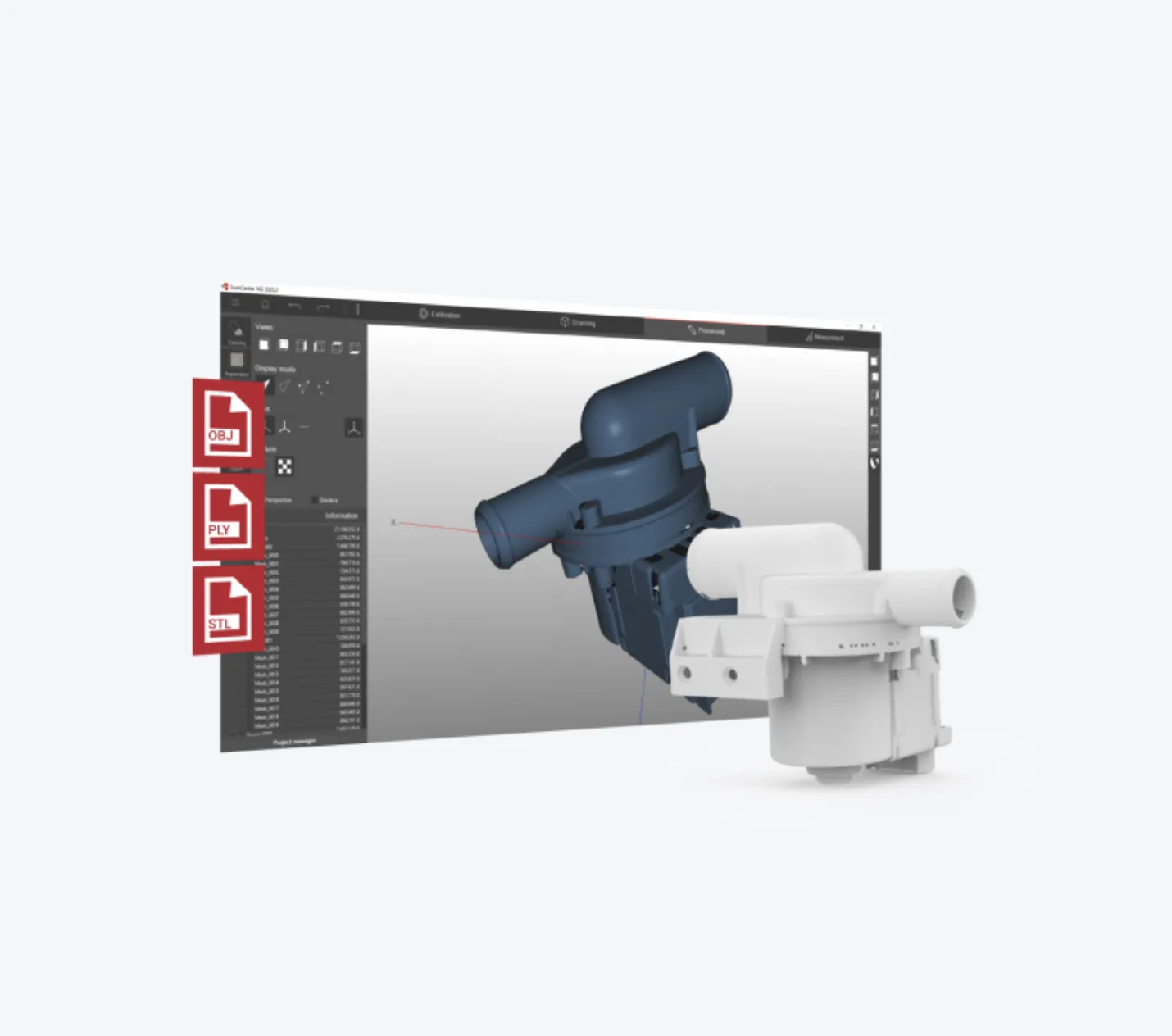

Экспорт моделей в популярные форматы

Удобный экспорт изображения сцены позволяет сохранять как результаты выполненных измерений, так и результаты построения обычных и текстурированных моделей в основных пользовательских форматах 2Д-графики — JPEG, PNG, BMP, PDF с возможностью выбора разрешения картинки. RV 3D Studio позволяет экспортировать 3Д-модели в самые популярные форматы: OBJ, PLY, STL, PTX, ASCII, OFF. Функция импорта CAD-файлов в универсальном формате STP с автоматической триангуляцией сетки обеспечивает связь RV 3D Studio с системами 3Д-моделирования.

±0,036 мм

±0,040 мм

Требования к компьютеру

Видеокарта любая

Видеокарта NVIDIA GeForce RTX 3050 8 Gb

Структурированный подсвет
220 ± 22 В, 200Вт

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

RangeVision PRO II

Стационарный 3D-сканер

Область сканирования
Вес сканирующего модуля	6 кг
Размеры сканирующего модуля	450х410х125 мм
Разрешение камер	6 MP
Принцип сканирования	Структурированный подсвет
Время на один скан	0,8 сек
Формат данных на выходе	STL, OBJ, PLY, ASCII
Питание	220 ± 22 В, 200Вт
S	M
Размеры области сканирования
140х110х130 мм	330х250х300 мм
Рабочее расстояние
300 мм	600 мм
3Д-разрешение
0,04 мм	0,10 мм
Пределы допускаемой абсолютной погрешности измерений
±0,024 мм	±0,036 мм
Минимальные требования	Рекомендуемые
Операционная система Windows 10 64bit и новее	Операционная система Windows 10 64bit и новее
Процессор Intel Core i3/i5 1.8 GHz	Процессор i5/i7 от 10-го поколения
Оперативная память 16 Gb	Оперативная память 64 Gb
Видеокарта любая	Видеокарта NVIDIA GeForce RTX 3050 8 Gb
USB 3.0	USB 3.0
