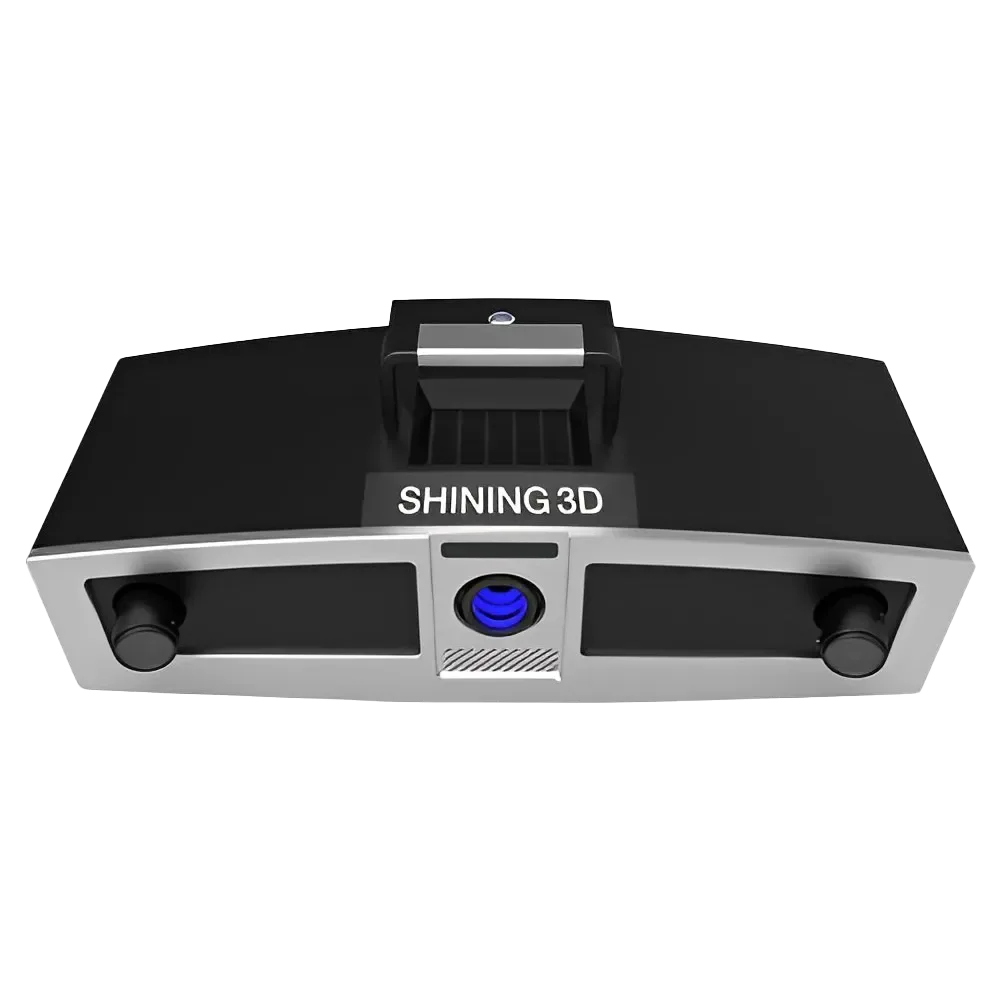

Shining 3D OptimScan-5M Plus

Стационарный 3D-сканер — Высокоточная система 3D-контроля

Основные характеристики

Точность: 0,015 мм
Вес: 6,8 кг

Варианты исполнения

5M Plus-400 5M Plus-200 5M Plus-100

Все характеристики

Цена по запросуЦена, комплектация и сроки поставки — в коммерческом предложении

WhatsApp Telegram

Описание

Shining 3D OptimScan-5M Plus

Высокоточная система 3D-контроля

OptimScan-5M Plus — это высокоточный 3D-сканер с узкополосным источником синего света и модернизированным промышленным объективом высокого разрешения. Три комплекта промышленных линз высокого разрешения используются в зависимости от размера объекта, что делает его более гибким и адаптируемым. Он широко применяется в реверс-инжиниринге и контроле качества

Высокая точность

Точность одного снимка может достигать 0,005 мм

Разрешение камер

5.0 Мп x 3

Скорость

≤1.5 s

Преимущества Shining 3D OptimScan-5M Plus

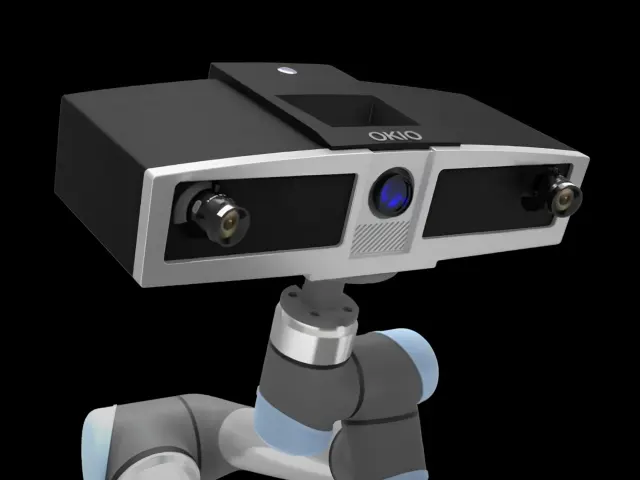

Высокое разрешение

Для получения высоокочных данных используются три комплекта 5-мегапиксельных камер высокого разрешения и 1080P проектор

Функция HDR

Функция HDR помогает сканировать высококонтрастные объекты для получения более полных данных

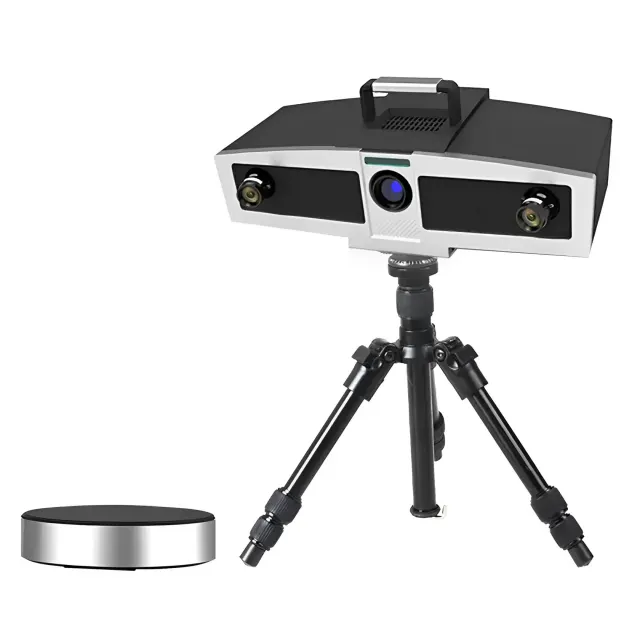

Функция модуля интеграции в один клик

Система интегрируется «в один клик» модуль автоматического выравнивания маркеров и глобальный контроль отклонений GREC модуль, который эффективно снижает ошибки совмещения для получения качественных данных с высокой точностью.

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Shining 3D OptimScan-5M Plus

Стационарный 3D-сканер

	5M Plus-400	5M Plus-200	5M Plus-100
Один диапазон сканирования	400мм×300мм	200мм×150мм	100мм×75мм
Точность одиночного снимка	0.015 мм	0.01 мм	0.005 мм
Точечное расстояние	0.16мм	0.08мм	0.04мм
Разрешение камеры	560 мм	560 мм	560 мм
Разрешение камер	5.0Мпx2	5.0Мпx2	5.0Мпx2
Источник света	Синий свет	Синий свет	Синий свет
Скорость сканирования	≤1.5 s	≤1.5 s	≤1.5 s
Метод сканирования	бесконтактное сканирование структурированным светом	бесконтактное сканирование структурированным светом	бесконтактное сканирование структурированным светом
Формат выходных данных	asc、. stl、. obj、etc., и другие совместимые с основным 3D-программным обеспечением	asc、. stl、. obj、etc., и другие совместимые с основным 3D-программным обеспечением	asc、. stl、. obj、etc., и другие совместимые с основным 3D-программным обеспечением
Рабочая температура	0°C ~ 40°C	0°C ~ 40°C	0°C ~ 40°C
Рабочая влажность	10% RH ~ 90% RH	10% RH ~ 90% RH	10% RH ~ 90% RH
Вес сканера	6.8кг	6.8кг	6.8кг
Размер	435мм×300мм×200мм	435мм×300мм×200мм	435мм×300мм×200мм
Рекомендуемая конфигурация компьютера	Graphics card: NVIDIA GTX 1080 or above Video memory：≥4 G Processor：above i7 8700 Memory：≥32 GB Port: USB 3.0	NVIDIA GTX 1080 or above Video memory：≥4 G Processor：above i7 8700 Memory：≥32 GB Port: USB 3.0	NVIDIA GTX 1080 or above Video memory：≥4 G Processor：above i7 8700 Memory：≥32 GB Port: USB 3.0
