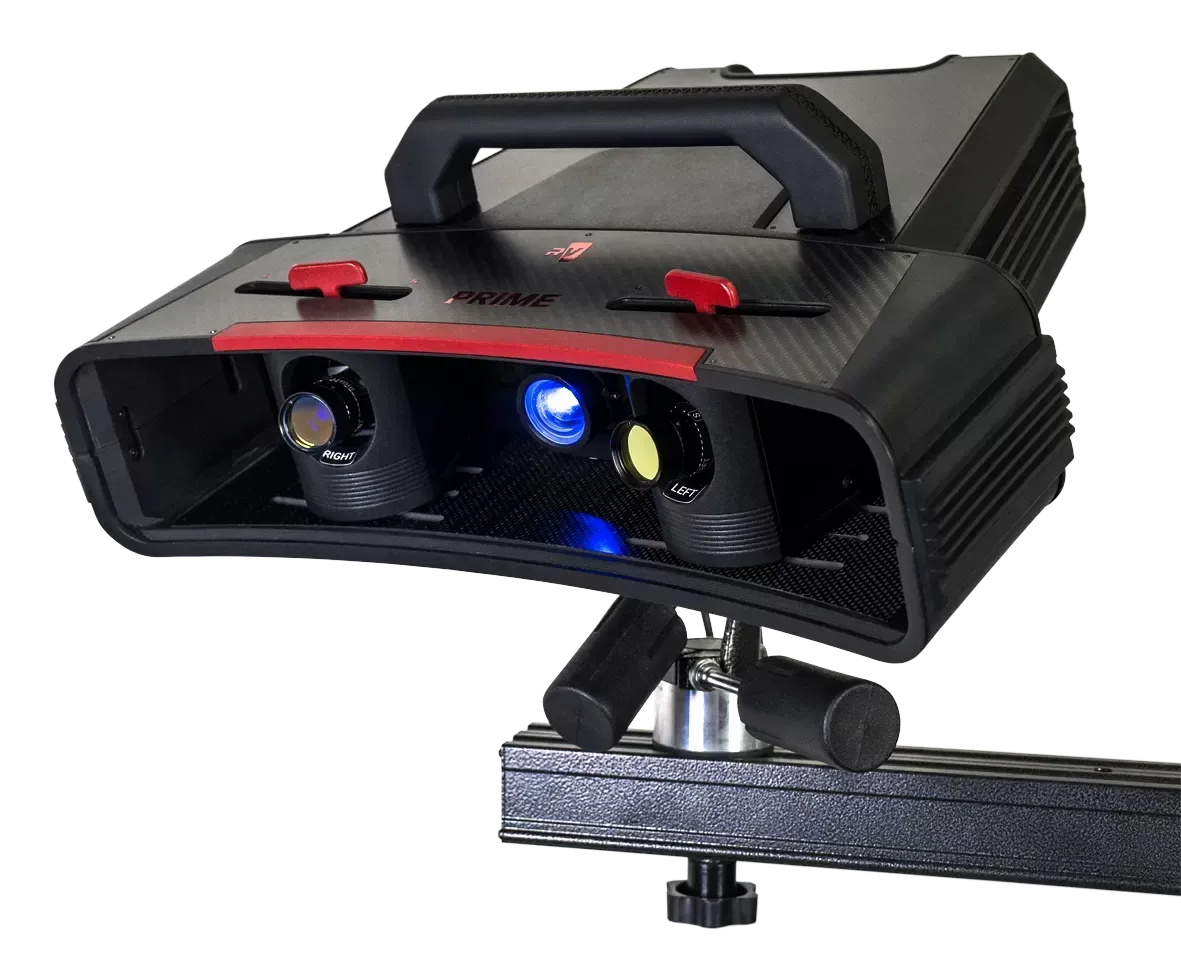

RangeVision Prime

Технология Blue Light

Супер-яркий проектор структурированного синего света обеспечивает качественное сканирование при нестабильном освещении и отлично сканирует тёмные предметы.

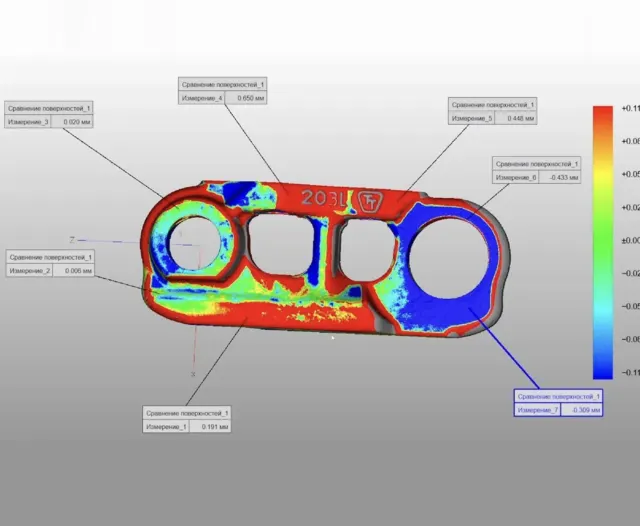

Метрологическая точность

PRIME сканирует объекты с максимальной абсолютной погрешностью измерений 0,014 мм. Является зарегистрированным типом средств измерений, проходит ежегодную метрологическую поверку и может применяться для бесконтактных измерений и контроля геометрии на ответственных и прецизионных производствах.

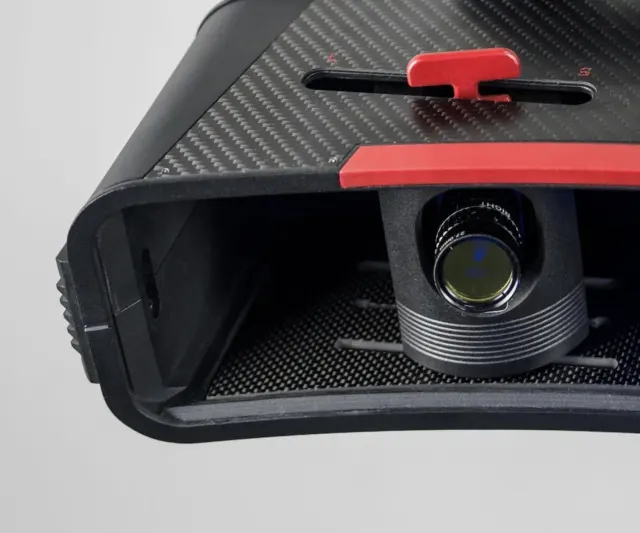

Основание из углепластика

В основании корпуса сканирующего модуля - жёсткая карбоновая пластина, что уменьшает возможность температурных деформаций и обеспечивает стабильную точность сканирования даже в горячем цеху.

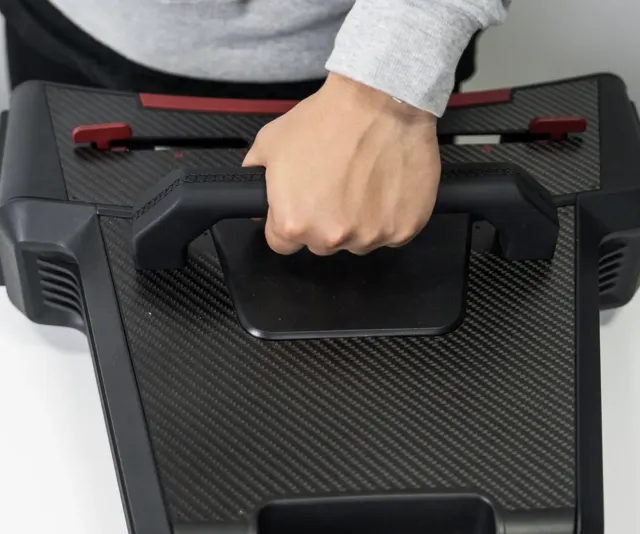

Транспортировочная ручка

Прочная ручка на корпусе обеспечивает более удобную переноску и надёжный монтаж сканирующего модуля.

Российское профессиональное ПО для сканирования

Отсутствуют риски блокировки из-за решений иностранных компаний или чиновников Зарегистрировано в Реестре отечественного ПО Можно использовать на нескольких компьютерах Регулярные бесплатные обновления Онлайн техподдержка

Техподдержка от производителя

Официальная и оперативная русскоязычная техподдержка от производителя. Быстро отвечает, быстро решает проблемы. Наши специалисты общаются с пользователями в профессиональном сообществе, проводят регулярные вебинары, развивают продукты и ПО на основе пожеланий пользователей.

• Отсутствуют риски блокировки из-за решений иностранных компаний или чиновников
• Зарегистрировано в Реестре отечественного ПО
• Можно использовать на нескольких компьютерах
• Регулярные бесплатные обновления
• Онлайн техподдержка

Кому подойдёт RangeVision PRIME

Опытно-конструкторским бюро и RND

Для прототипирования, реверс-инжиниринга, исследования опытных образцов

Промышленным предприятиям

Для контроля точности геометрии выпускаемых изделий. Соответствует требованиям систем менеджмента качества на производствах

Инструментальным цехам

Для измерения точности изготовленной оснастки, контроля износа оснастки, расчёта размерных цепей, подгонки деталей.

Решаемые задачи

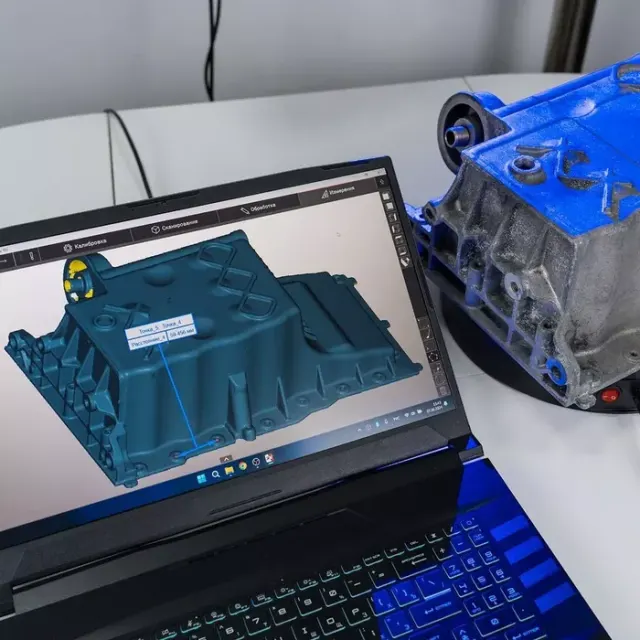

Бесконтактные измерения

Являясь официально зарегистрированным типом средств измерения, 3Д-сканер PRIME позволяет бесконтактно и с точностью до 14 микрон измерять ветхие или прецизионные объекты, которые нельзя трогать - от печатных плат до бесценных музейных экспонатов.

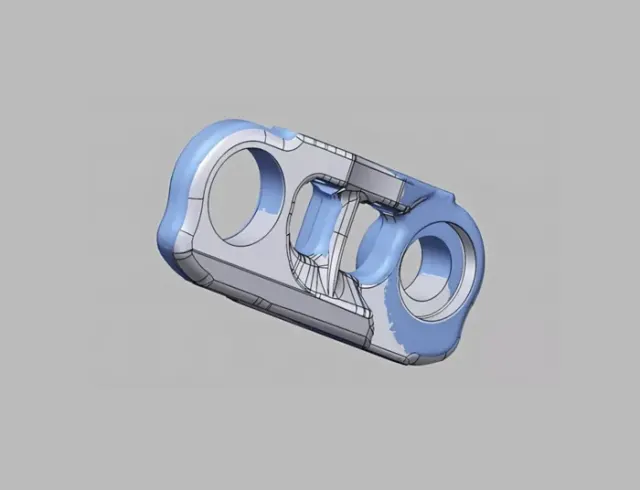

Реверс-инжиниринг

3Д-сканер PRIME легко оцифровывает объекты со сложной геометрией, позволяя значительно быстрее в дальнейшем получить их CAD-модели по сравнению с моделированием с нуля.

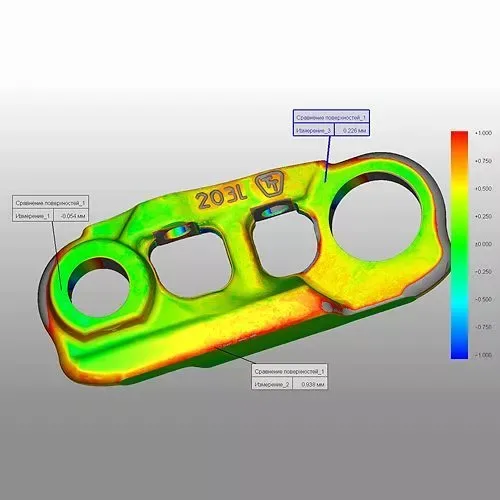

Контроль качества

Метрологическая точность сканера PRIME позволяет сравнивать полученную 3Д-модель изделия с эталоном для выявления незаметных человеческому глазу отклонений, связанных с ошибками производства, износом и повреждениями.

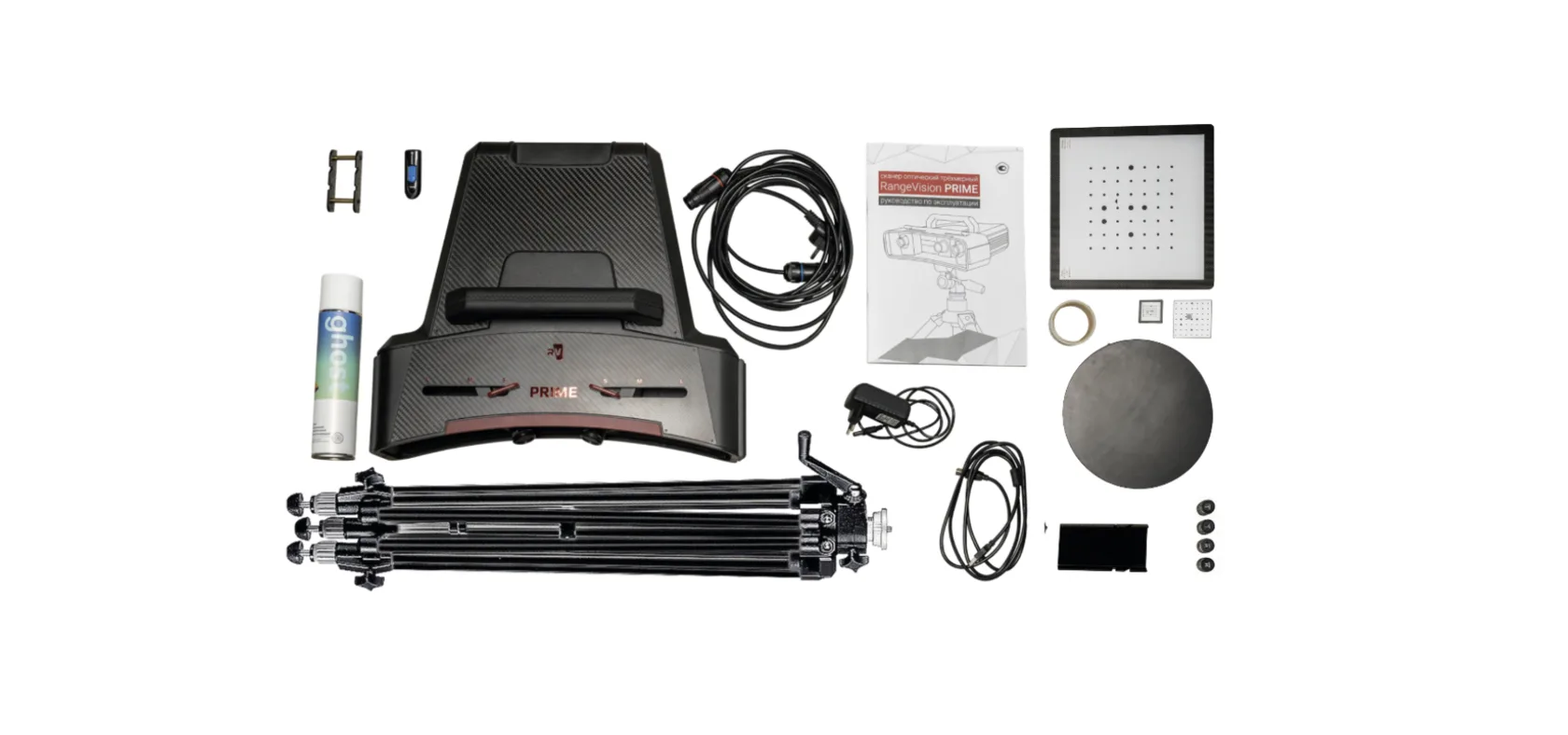

• 3D-сканер Rangevision PRIME
• Кабель USB 3.0 для подключения ПК
• Комплект объективов со светофильтрами
• Кабель питания
• Комплект калибровочных полей
• Комплект подставок под калибровочные поля
• Штатив
• Спрей матирующий
• Маркеры на самоклеящейся бумаге
• Кейс
• Транспортировочная упаковка
• Поворотный стол (диаметр 32 см, грузоподъёмность 60 кг)
• Кабель USB 2.0 для подключения к ПК
• Блок питания и кабель для поворотного стола
• Программа сканирования и обработки RV 3D Studio
• Паспорт на сканер
• Руководство пользователя
• Сертификат первичной поверки средства измерения
• Поворотный стол TXL грузоподъёмностью до 250 кг для тяжёлых крупных объектов
• ПО PointShape Inspector для контроля геометрии и измерений
• ПО PointShape Design для реверс-инжиниринга

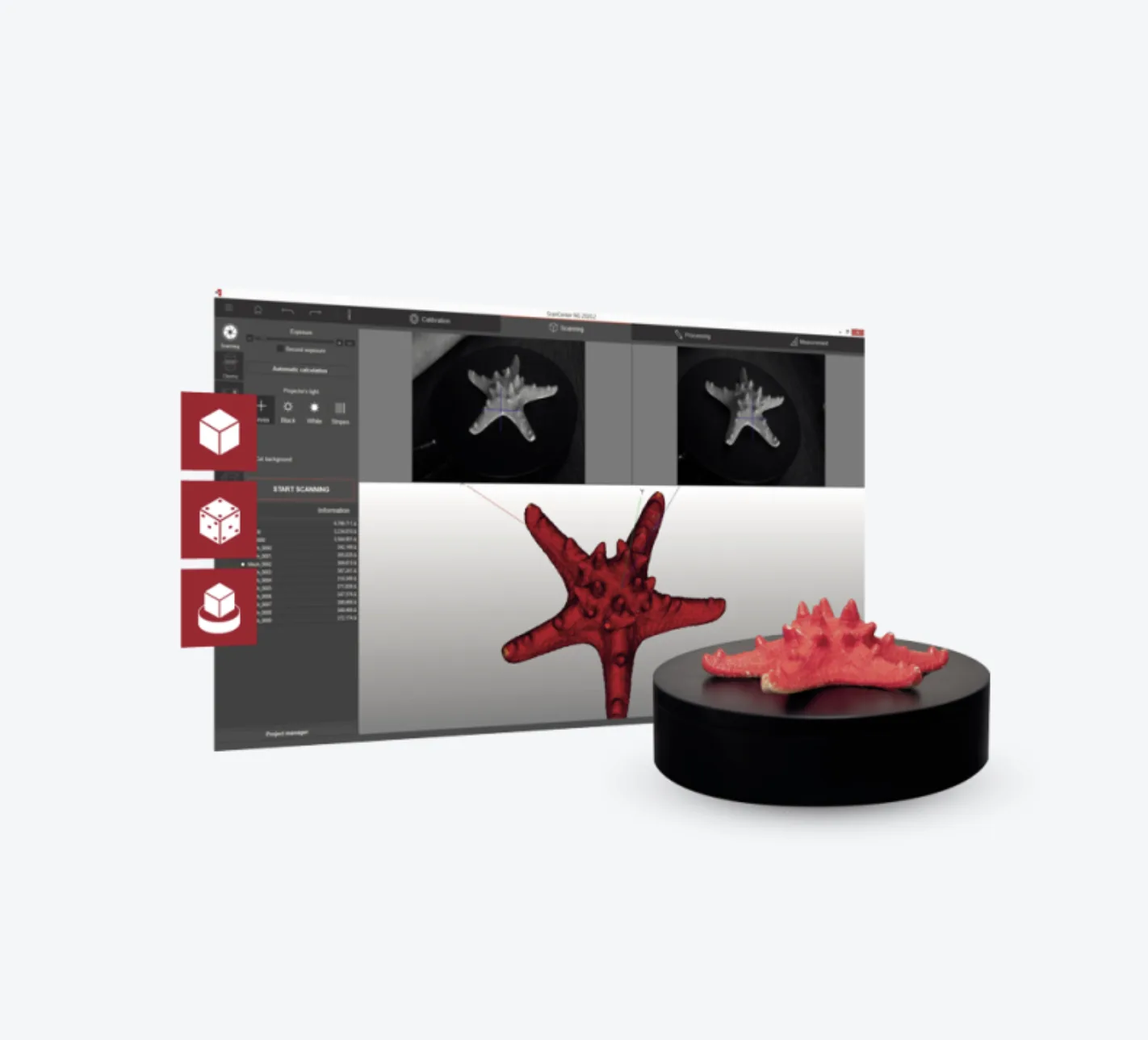

Три режима сканирования

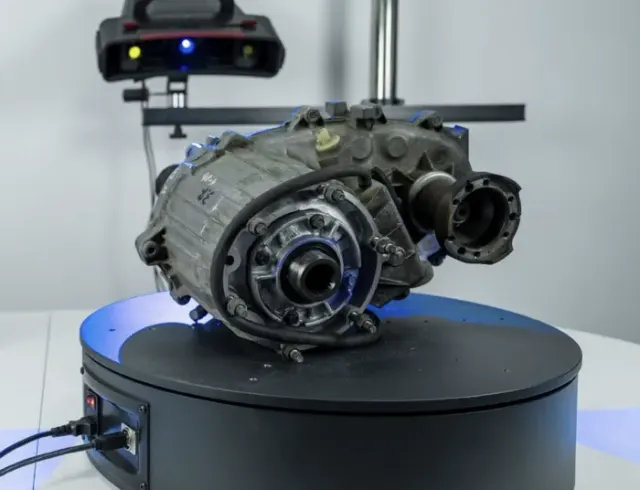

Сканирование на поворотном столе

Автоматическая синхронизация сканера и поворотного стола для максимальной точности сканирования в автоматическом режиме.

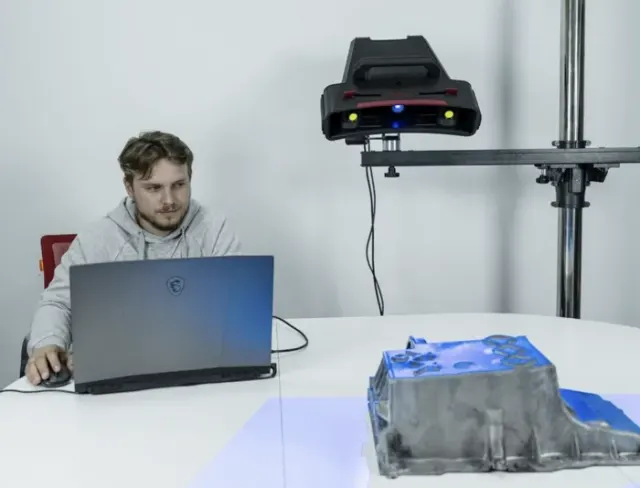

Сканирование в базовом режиме

Используется для сканирования объектов, которые невозможно оцифровать другими способами, например, музейных экспонатов. Полученные с разных ракурсов фрагменты модели совмещаются по особенностям геометрии поверхности объекта.

Сканирование с маркерами

Автоматическое совмещение фрагментов модели по нанесённым на поверхность объекта маркерам. Используется для повышения точности сшивки объектов большого размера. Поддерживаются внешние системы фотограмметрии.

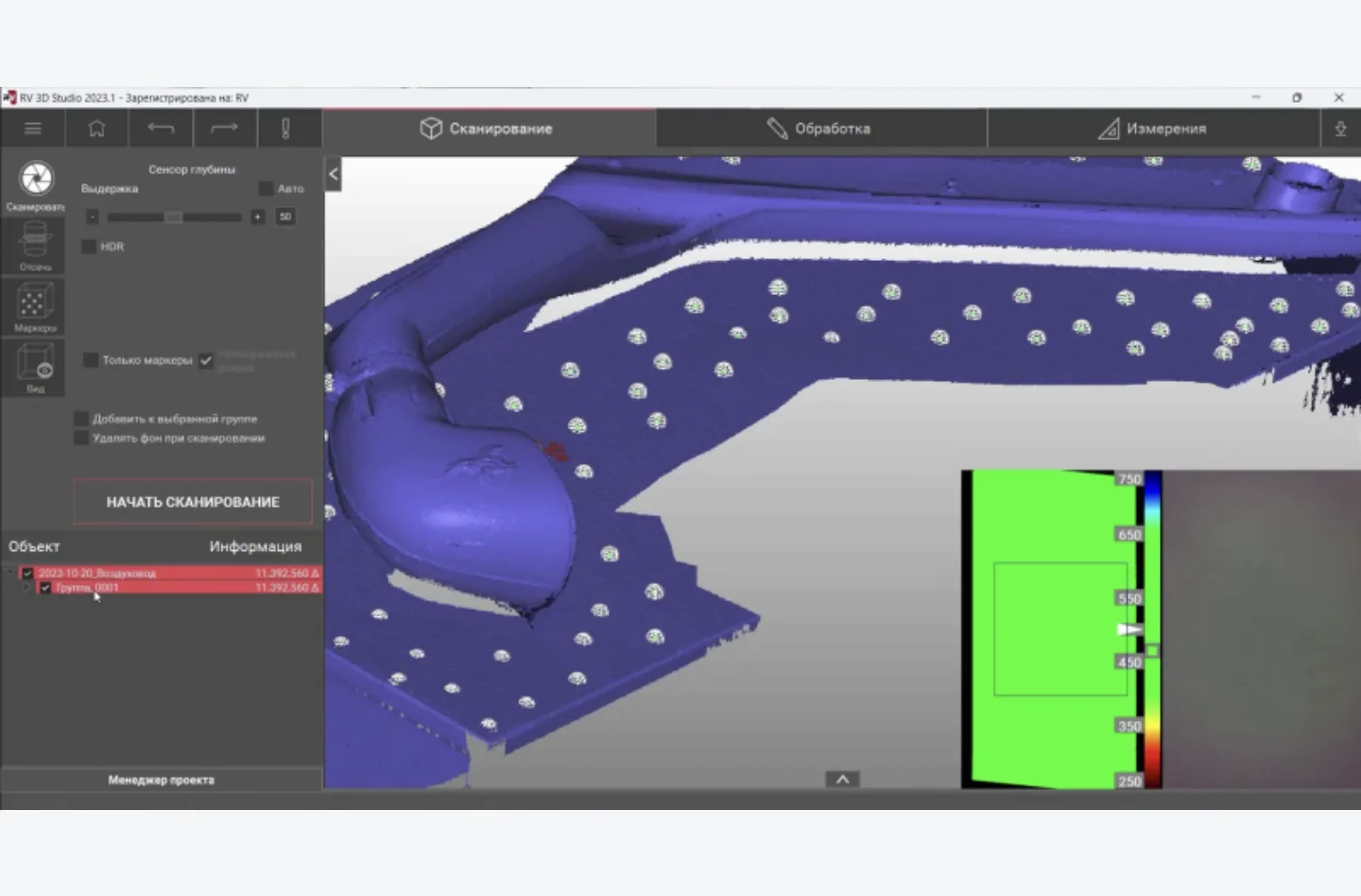

Возможности ПО

Широкие возможности обработки 3Д-моделей

• Программа позволяет значительно улучшить 3Д-модель перед экспортом за счёт использования нескольких инструментов:
• Автоматическая ручная сшивка по маркерам и без маркеров
• Заполнение пустот
• Сглаживание поверхностей
• Упрощение 3Д-модели, уменьшение количества треугольников
• Исправление дефектов сетки
• Автоматическое удаление мелких артефактов, шума и пр.

Использование сохранённых опорных сетей маркеров

Использование готовых маркерных подложек заметно ускоряет и упрощает сканирование объектов сопоставимого размера. Опорную сеть такой подложки можно сохранить и потом просто загружать перед началом работы.

Встроенный контроль геометрии

Встроенный инспекционный контроль геометрии между двумя сетками позволяет визуализировать расхождения в виде цветовой карты и провести измерения в каждой отдельной точке инспектируемой 3Д-сетки. Опция финальной сшивки по селекции предназначена для локального совмещения нескольких сеток по выделенному участку и полезна для выравнивания эталонной и инспектируемой сеток по базовой геометрии.

Экспорт моделей в популярные форматы

Удобный экспорт изображения сцены позволяет сохранять как результаты выполненных измерений, так и результаты построения обычных и текстурированных моделей в основных пользовательских форматах 2Д-графики — JPEG, PNG, BMP, PDF с возможностью выбора разрешения картинки. RV 3D Studio позволяет экспортировать 3Д-модели в самые популярные форматы: OBJ, PLY, STL, PTX, ASCII, OFF. Функция импорта CAD-файлов в универсальном формате STP с автоматической триангуляцией сетки обеспечивает связь RV 3D Studio с системами 3Д-моделирования.

Требования к компьютеру
