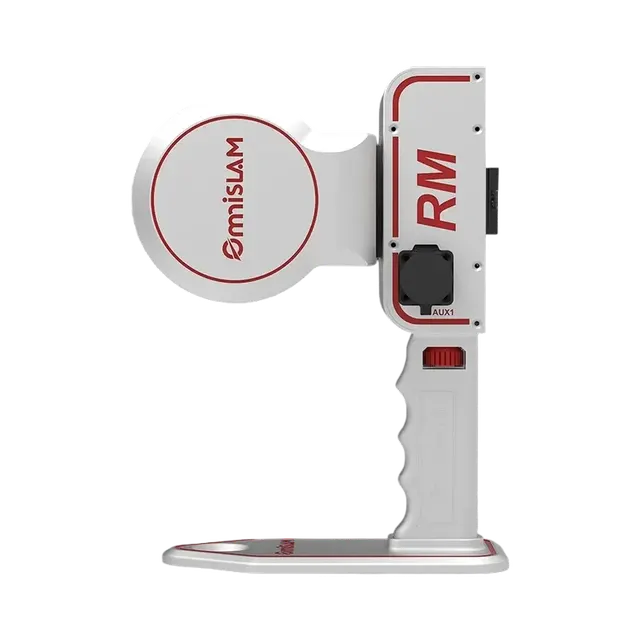

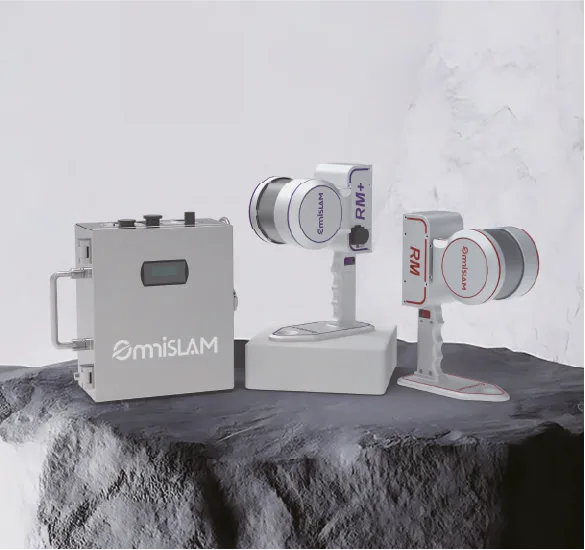

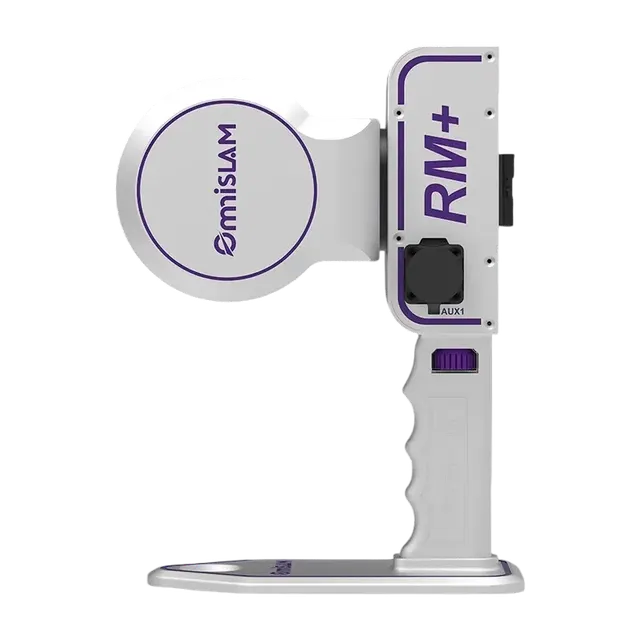

OmniSLAM RM / RM+

Мобильный взрывозащищенный лазерный 3D-сканер

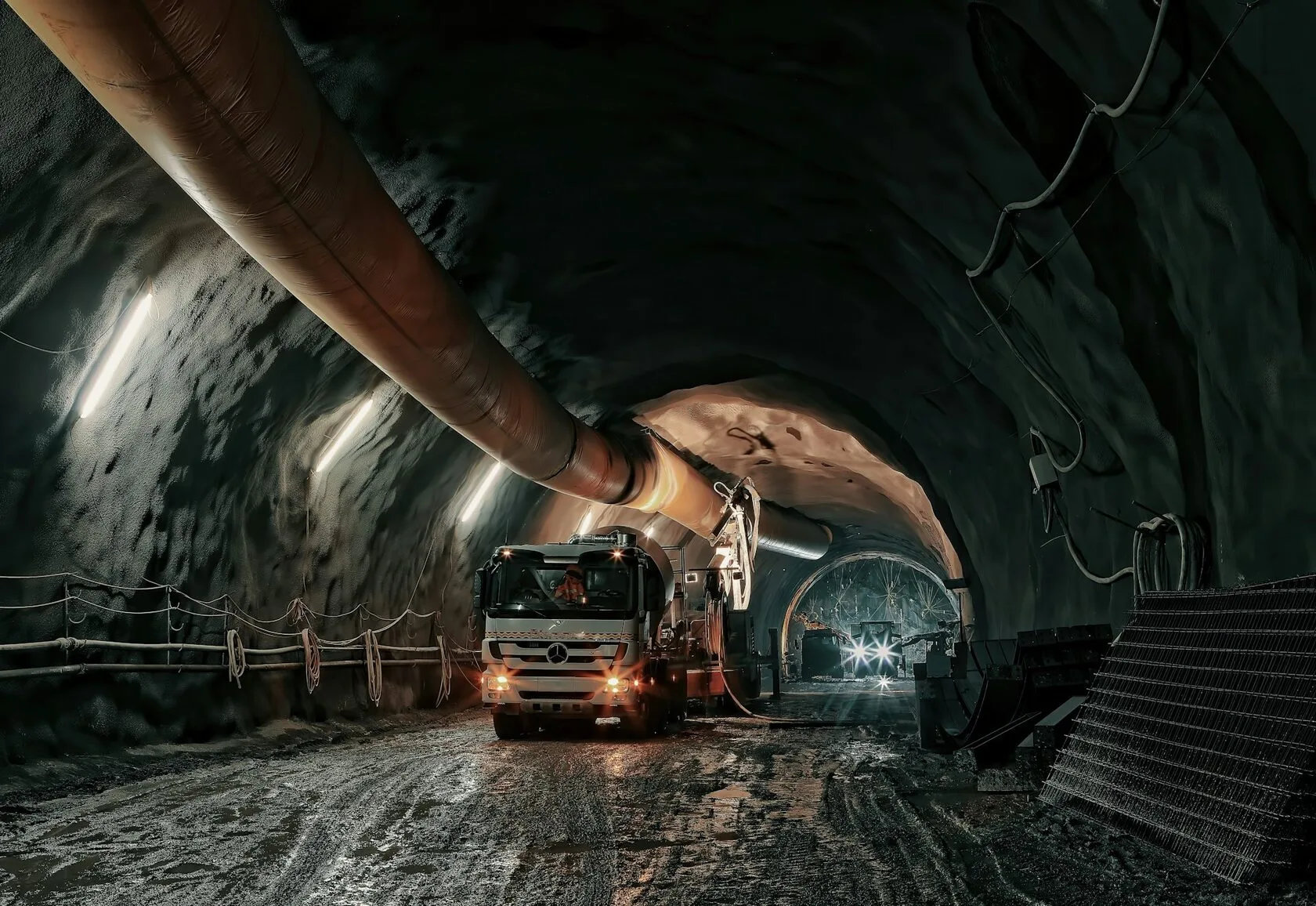

OmniSLAM™ выпустила две модели мобильных взрывобезопасных лазерных 3D-сканеров для SLAM: взрывобезопасный и искрозащищенный с сантиметровой точностью и RM+ для моделирования с миллиметровой точностью, которые представлены в общей сложности пятью продуктами. Модели RM и RM+ широко используются в угольных шахтах, предприятиях химической промышленности с опасными условиями и других взрывоопасных объектах, для получения облаков точек горных выработок и шахт. Модель RM+ для моделирования с миллиметровой точностью также может автоматически генерировать полигональные модели для создания цифровой двойной платформы заводских объектов и предоставления органических 3D-чертежей для цифровой трансформации предприятий химической промышленности с опасными условиями.

Главные преимущества

Высокая точность

Шум облака точек от 2 мм. Ультратонкие облака повышают точность постобработки и анализа

Высокая плотность

32 канала и плотность облака до 250 000 точек/м²

Безупречная скорость

Сбор до 640 000 точек/с.

Работа в реальных условиях

Защита IP65 для работы даже в самых суровых цеховых условиях

Минимальная ошибка точности

Ошибка по вертикали и горизонтали до 0.005°

Передовая технология

Поддержка фукции 3DSG моделирования в обоих сканерах

Ультратонкие и точные облака точек

Ультратонкие облака точек RM+ повышают точность постобработки и анализа. Они позволяют получать данные сечения горных выработок, предоставляя решения для анализа устойчивости склонов и развития шахтных путей

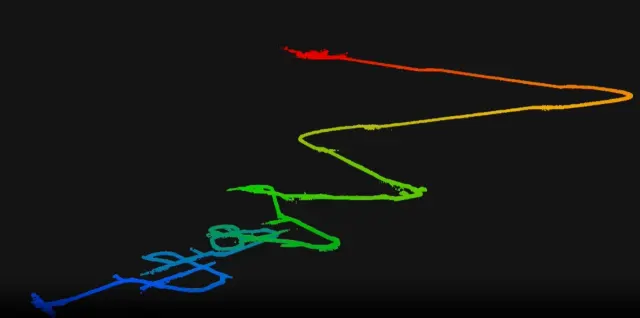

100% получение облаков точек

Будь то изогнутые горные выработки или высокие вертикальные шахты, RM и RM+ могут точно получить данные облака точек.

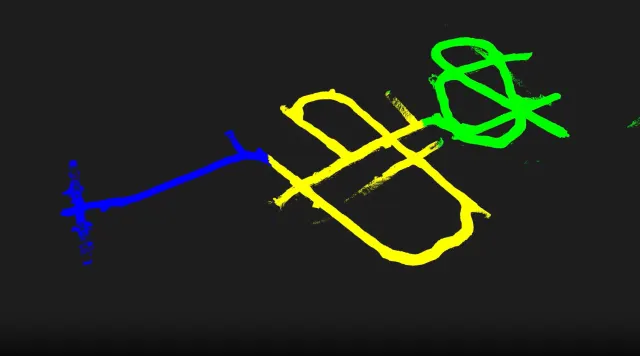

Естественное сшивание облаков точек

Облака точек, полученные при повторном сканировании, благодаря точному сшиванию с использованием контрольных точек (GCP), не имеют смещений и расслоений.

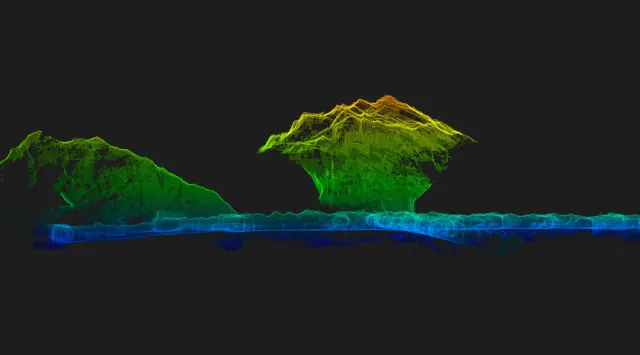

Простое сканирование выработанного пространства

Оператор может использовать телескопическую штангу для сканирования выработанного пространства (Gob Area) с безопасного расстояния при помощи RM и RM+

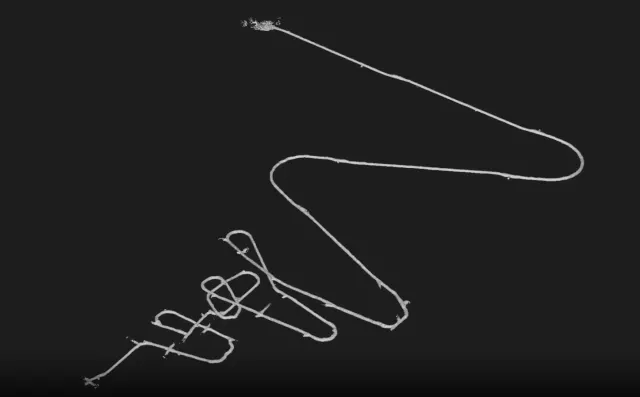

Автоматическое создание полигональной модели

RM+ поддерживает создание полигональных моделей (Mesh) на компьютере. Это упрощает выполнение анализа обратной засыпки, имитационного анализа, интеллектуального бурения и других приложений для проектов

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

OmniSLAM RM / RM+

Мобильный SLAM-сканер

Модель
RM-120	RM-300
Количество скан-линий
32	32
Максимальная дальность сканирования
120	300
Скорость сканирования
640 000 тчк/с	640 000 тчк/с
Параметр
RM	RM+
Относительная точность
1 см	2 мм
Абсолютная точность
3 см	3 см
Survey Standard 5А
Да	Да
Сходимость между проходами
2 см	2 см
Точность по горизонтали и вертикали
0.015°	0.005°
Плотность облака
10 000 тчк/м2	250 000 тчк/м2
Шум облака точек
1 см	2 мм
Удаление движущихся объектов
Да	Да
Раскрашивание облака точек по интенсивности
Да	Да
Отчет о точности
Да	Да
Инструкция по вставке GCP
Да	Да
LiRF
Нет	Да
Трехмерные Mesh-модели
Нет	Да
3DGS-модели
Да	Да
Форматы моделей
las	las/obj/osgb
Тип CA
Искробезопасность	Искробезопасность
Рабочие температуры
от -40 до +60 °C	от -40 до +60 °C
Класс защиты от пыли и воды
IP65	IP65
