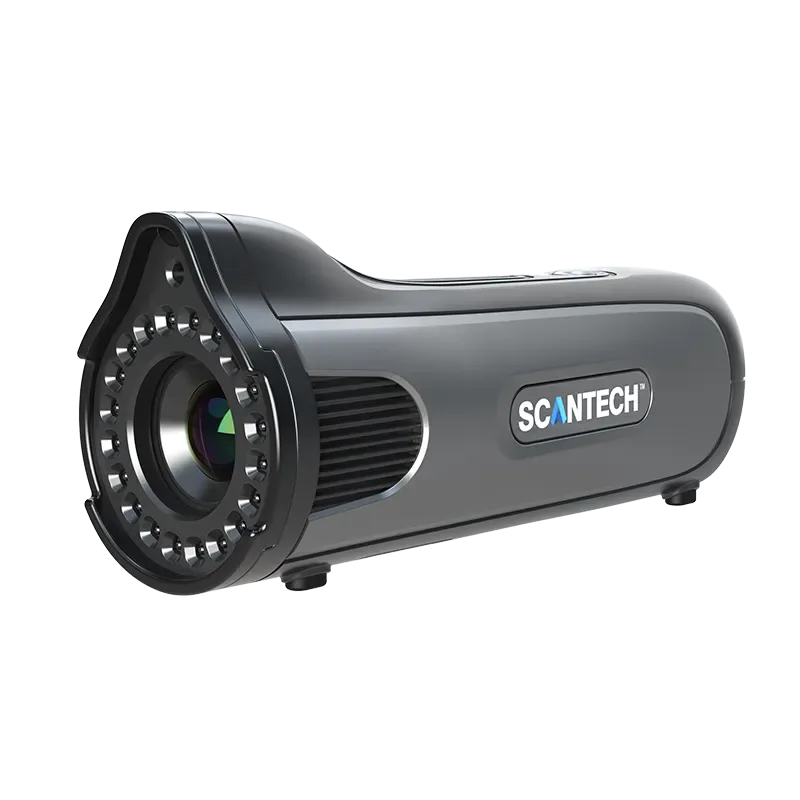

Scantech MSCAN-L15

Система фотограмметрии MSCAN-L15 предназначена для обеспечения высокоточных геометрических измерений крупногабаритных объектов.

Система MSCAN-L15 обладает совместимостью со всеми ручными 3D-сканерами ScanTech и другими измерительными приборами. Эксклюзивный HDR-режим обеспечивает высокую адаптивность к различным условиям окружающей среды. Эргономичный дизайн и низкий вес позволяют проводить длительные измерения.

Фотограмметрическая система MSCAN-L15 MSCAN-L15 проста в использовании и надежна для специалистов любого уровня. Она предоставляет высокоточные и эффективные измерения при работе с крупномасштабными проектами в сферах контроля качества, реверсивного инжиниринга и контроля геометрии.Это повышает эффективность рабочего процесса и минимизирует общие эксплуатационные расходы.

MSCAN-L15 поставляется в ударопрочном и водонепроницаемом кейсе с калибровочными линейками и аксессуарами для линейных измерений и автономного реверсивного проектирования. Она также интегрируется с 3D-сканерами для минимизации погрешности при измерениях объектов размером от 2 до 10 метров.

Комплектация

USB накопитель с программным обеспечением ScanViewer

USB-электронный ключ

Максимальная защита

Противоударный водозащищённый кейс

Аксессуары

Провода для подключения к компьютеру (Gigabite Lan)

Блок питания и комплект проводов для подключения к сети

Высокоточные масштабные линейки 2шт

Набор маркеров

Комплект магнитных кодированных маркеров для фотограмметрии

Комплект специальных маркеров (уголки, полусферы и др.)

2 комплекта самоклеящихся маркеров – 2000шт/к-т

Где применяется?

Реверс-инжиниринг

Обратное проектирование геометрических объектов (сферы, цилиндры, плоскости)
Более быстрое и точное обратное проектирование больших деталей при использовании с 3D-сканером

Контроль геометрии

Анализ данных (сравнение с CAD)
Первичный контроль, входной/выходной контроль
Центровка
Сертификация инструмента
Оценка (контроль) крупных изделий/инструмента

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Scantech MSCAN-L15

Система фотограмметрии

Рабочая зона и размеры
Объёмная точность	0,015 мм/м
Объёмная точность при использованиис с Hscan 331	0.020 мм + 0,15 мм/м
Объёмная точность при использованиис с Hscan 771	0.020 мм + 0,15 мм/м
Объёмная точность при использованиис с Prince 335	0.020 мм + 0,15 мм/м (в режиме красных лазеров)
Объёмная точность при использованиис с Prince 775	0.010 мм + 0,15 мм/м (в режиме синих лазеров)
Объёмная точность при использованиис с Axe-G7,Axe-B11	0.020 мм + 0,15 мм/м
Объёмная точность при использованиис с KScan20	0.020 мм + 0,15 мм/м (в режиме красных лазеров)
Объёмная точность при использованиис с KScan20	0.010 мм + 0,15 мм/м (в режиме синих лазеров)
Объёмная точность при использованиис с TrackScan-P22	0,44мм + 0,015 мм/м
Оптика и режимы
Тип камеры	Индустриальная камера (не зеркальная (DSLR)
Обработка и отображение маркеров	В режиме реального времени
Глубина резкости	6,5 м
Область съёмки	До 9,4 м х 6,9 м
ПО и подключение
Интерфейс подключения	Gigabyte LAN
Корпус и эксплуатация
Вес	0,58 кг
