Автоматизированная система контроля — Инновационное оборудование для автоматического контроля качества в производстве
Инновационное оборудование для автоматического контроля качества в производстве

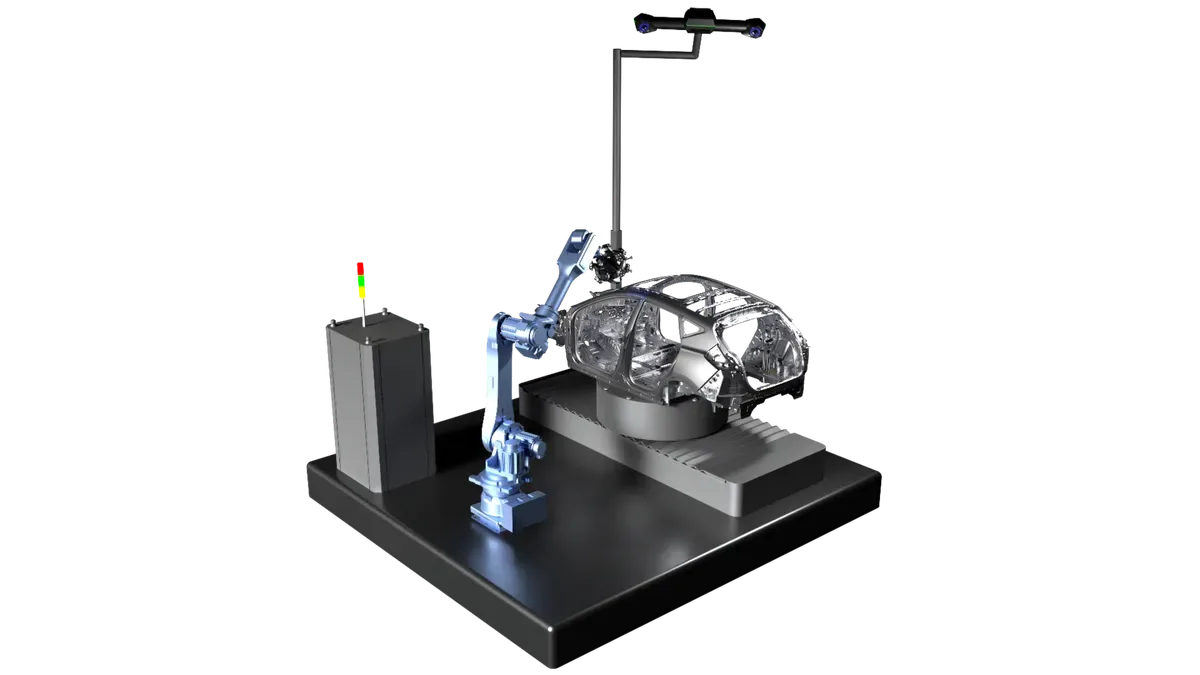

Современная 3D система AutoScan-T представляет собой инновационное оборудование для автоматического контроля качества в производстве. Ее основное назначение - обеспечить предприятиям эффективное соотношение между затратами и результативностью. AutoScan-T может проводить сканирование без использования специальных меток, что позволяет снизить нагрузку на работников. Качество изготовления военного уровня предоставляет высокую помехозащищенность и приспособленность к сложным и суровым цеховым условиям. Ее применение распространено в различных отраслях, таких как оборонная промышленность, энергетика, производство форм. Управление AutoScan-T удобно благодаря простому запуску, возможности офлайнового программирования и совместимости с 3D ПО.

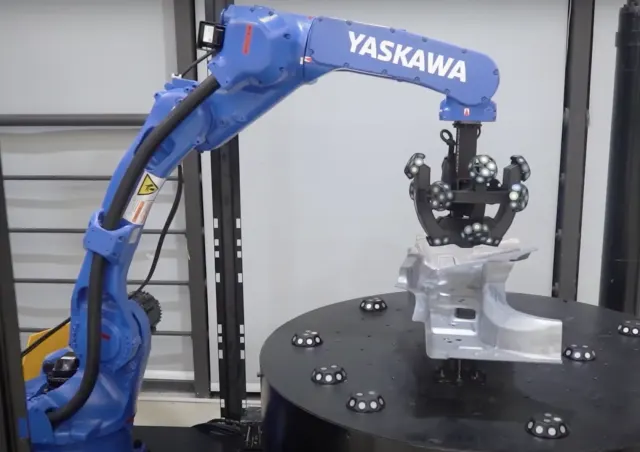

На основе автоматического оптическое слежения и бесшовной интеграции с производственной линией, она разработана для онлайн выполнения партийной проверки и значительного повышения эффективности итерации в производственном процессе.

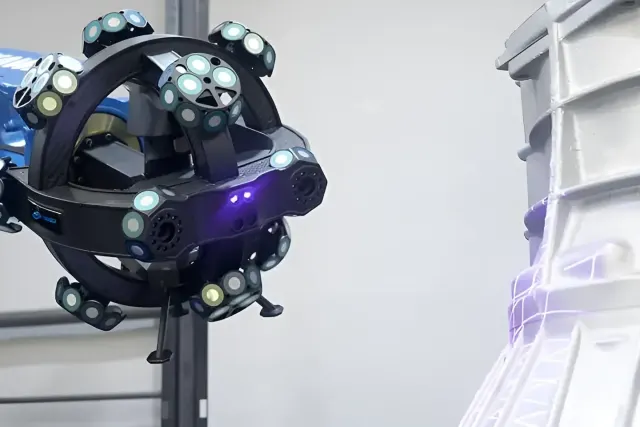

Объединяя с ручным 3D-сканером, портативные CMM, MSCAN, системой фотограмметрии, поворотной платформой, и направляющими рельсами, осуществляет одновременное оптическое слежение и сканирование.

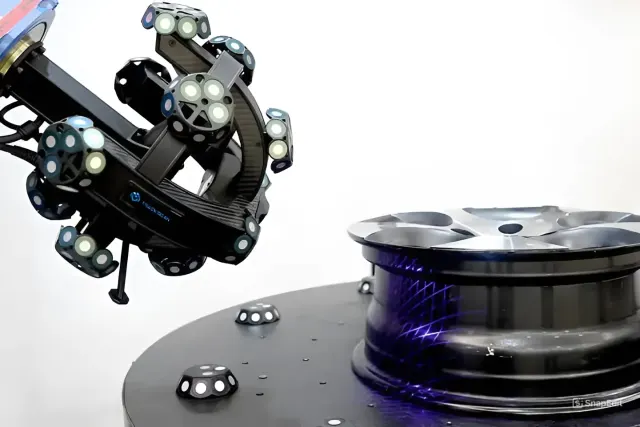

При использовании синего лазера и технологии синхронного слежения, точность достигает до 1900000 измерений / сек., а точность – 0,025 мм. Эффективность и гибкость автоматического производства может достигаться без попадания под действием внешних факторов.

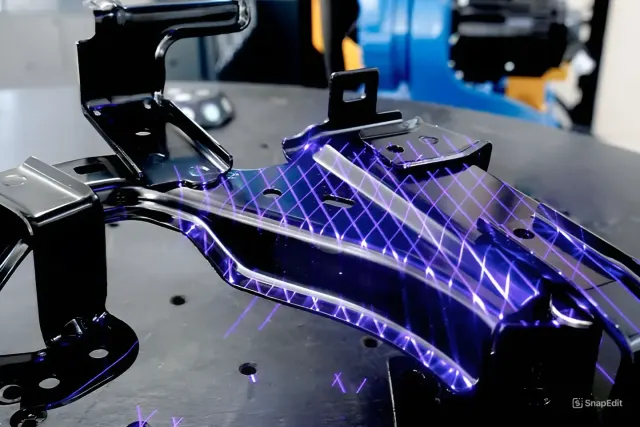

Освобождаясь от влияния температуры, вибрации и пыли, дизайн военного качества представляет повышенную приспособленность к суровым промышленным условиям.

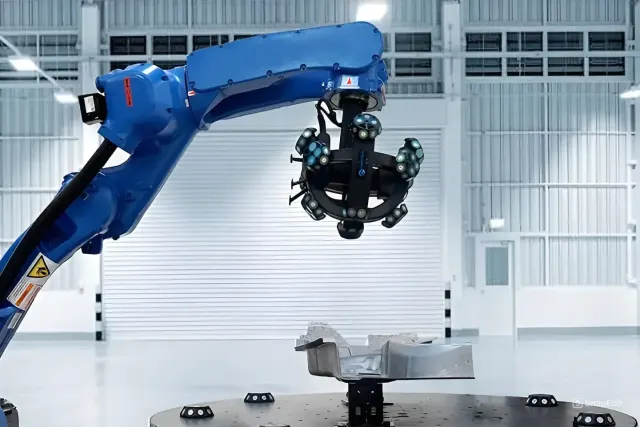

Благодаря запуску с одной кнопки, офлайн программированию и автоматической общей инспекции, данная модель удобна для выполнения измерения
(1) Аккредитован по ISO 17025: На основе стандарта VDI/VDE 2634 часть 3 и спецификации JJF 1951 оцениваются характеристики погрешности (размера) зондирования (PS).
(2) Аккредитован по ISO 17025: На основе стандарта VDI/VDE 2634 Part3 и спецификации JJF 1951 оценивается погрешность расстояния между сферами (SD).
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
Автоматизированная система контроля
| AutoScan-T550 | AutoScan-T542 | |
|---|---|---|
| Сверхбыстрое сканирование | 21 синих лазерных крестов | 17 синих лазерных крестов |
| Гипертонкое сканирование | 7 синих параллельных лазерных линий | 7 синих параллельных лазерных линий |
| Сканирование глубоких отверстий | 1 синяя лазерная линия | 1 синяя лазерная линия |
| Точность(1) | До 0,025 мм | До 0,025 мм |
| Скорость измерения | До 2 600 000 измерений/с | До 2 200 000 измерений/с |
| Область сканирования | До 500 мм × 600 мм | До 500 мм × 600 мм |
| Лазерный класс | Класс Ⅱ (безопасный для глаз) | Класс Ⅱ (безопасный для глаз) |
| Разрешение | До 0,020 мм | До 0,020 мм |
| Точность измерения объема(2)(10.4 m³) | 0.060 мм | 0.060 мм |
| Точность измерения объема(2)(18.0 m³) | 0.075 мм | 0.075 мм |
| Объемная точность (С системой MSCAN) | 0.044 мм+0.012 мм/м | 0.044 мм+0.012 мм/м |
| Одноточечная повторяемость портативной КИМ T-Probe | 0.030 мм | 0.030 мм |
| Точность положения отверстия | 0.050 мм | 0.050 мм |
| Размер объекта (рекомендуем) | 100~8000 мм | 100~8000 мм |
| Расстояние отстоя | 300 мм | 300 мм |
| Глубина резкости | 400 мм | 400 мм |
| Форматы вывода | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc или на заказ | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc или на заказ |
| Диапазон рабочих температур | -10°C ~ 40°C | -10°C ~ 40°C |
| Рабочая влажность (без конденсации) | 10%-90% ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ | 10%-90% ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ |
| Режим интерфейса | USB 3.0 | USB 3.0 |
| Сертификация | CE, UL | CE, UL |
| Патенты | CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN204963812U，CN204902785U，CN106403845，US10309770B2，CN204854633U，CN105068384B，CN105049664B，CN106403845B，CN214375417U，CN214379242U，CN214379241U，CN109000582B，CN112802002B，CN210567185U，CN211121096U，CN214149174U，CN114001671B，CN114001696B，CN114554025B，CN114205483B，US10309770B2，US11060853B2，KR102096806B1，EP3392831B1 | CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN204963812U，CN204902785U，CN106403845，US10309770B2，CN204854633U，CN105068384B，CN105049664B，CN106403845B，CN214375417U，CN214379242U，CN214379241U，CN109000582B，CN112802002B，CN210567185U，CN211121096U，CN214149174U，CN114001671B，CN114001696B，CN114554025B，CN114205483B，US10309770B2，US11060853B2，KR102096806B1，EP3392831B1 |
