Name: Scantech AM-CELL C200
Brand: Scantech

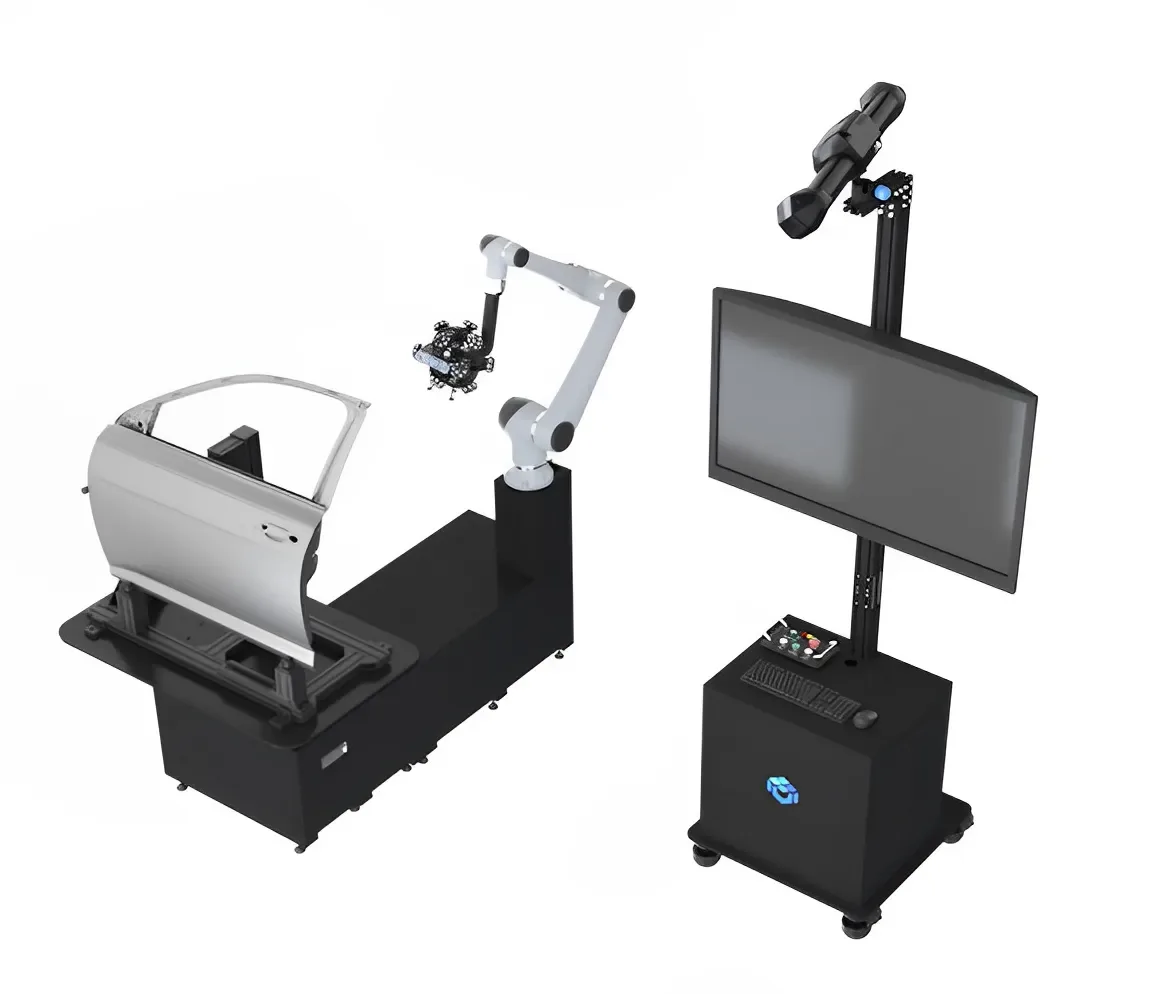

Автоматизированная система 3D-измерений Scantech AM-CELL C200

AM-CELL C200 - это универсальная оптическая автоматизированная 3D-измерительная система, предназначенная для измерения изделий среднего размера и предметов искусства, поднимающая измерения на новый уровень. Ее модульная конструкция позволяет гибко планировать и быстро собирать систему. Система, которую можно использовать без физического ограждения, оснащена активной системой безопасности для предотвращения угроз безопасности. Она безопасна для работы непосредственно рядом с операторами, хорошо подходит для измерений в мастерских, в помещениях с КИМ и в учебных заведениях. Система представляет собой автоматизированное измерительное решение для контроля качества на протяжении всего процесса эксплуатации, давая компаниям возможность повысить уровень автоматизации, улучшить интеллектуальное производство и модернизировать бизнес.

Преимущества AM-CELL C200

Легкий стандартизированный продукт

AM-CELL C200, который на 70% легче и на 60% меньше своего предшественника, представляет собой стандартизированное 3D-решение для измерения деталей для разработки и проверки продукции. Его компоненты могут быть интегрированы для формирования окончательной системы в течение 2 дней одним оператором.

Модульная конструкция и гибкая планировка

C200 может быть развернут в L-образную, I-образную, T-образную и раздельную компоновку для различных рабочих зон. Его стандартные интерфейсы могут быть подключены к внешним устройствам для обеспечения гибких измерений. Кобот может работать с несколькими позиционерами?, так что операторы могут менять деталь на одном позиционере?, пока работают другие.

Инновации, обеспечивающие вашу безопасность

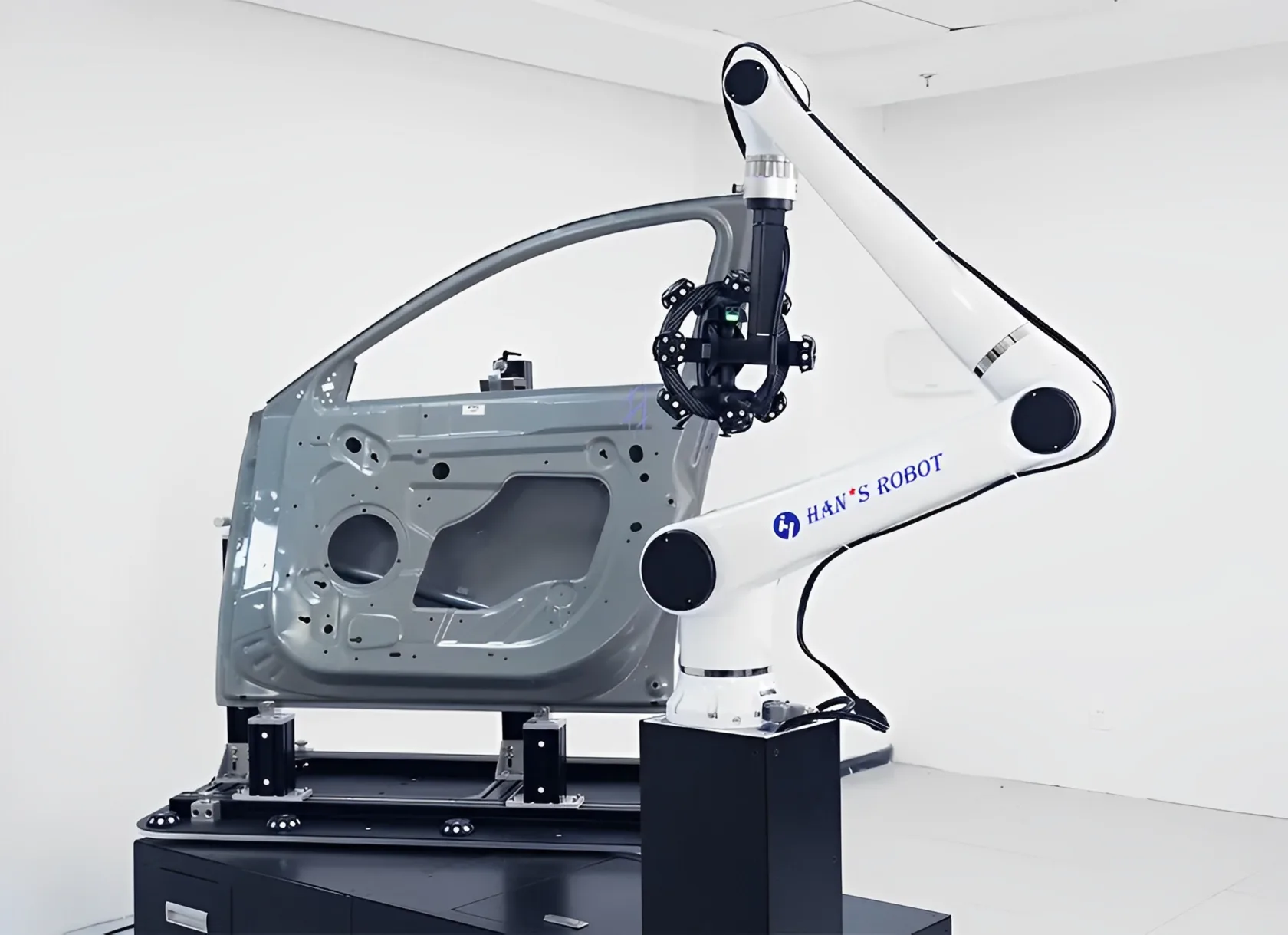

Система оснащена системой активной безопасности. Робот и поворотные столы оснащены сервомеханизмами с обратной связью, что позволяет избежать угрозы безопасности. Нет необходимости в физическом ограждении, так как система оснащена десятиклассной системой обнаружения столкновений. Благодаря этому оператор и измерительная система могут работать за одним рабочим местом без ущерба для безопасности.

Точное и эффективное измерение

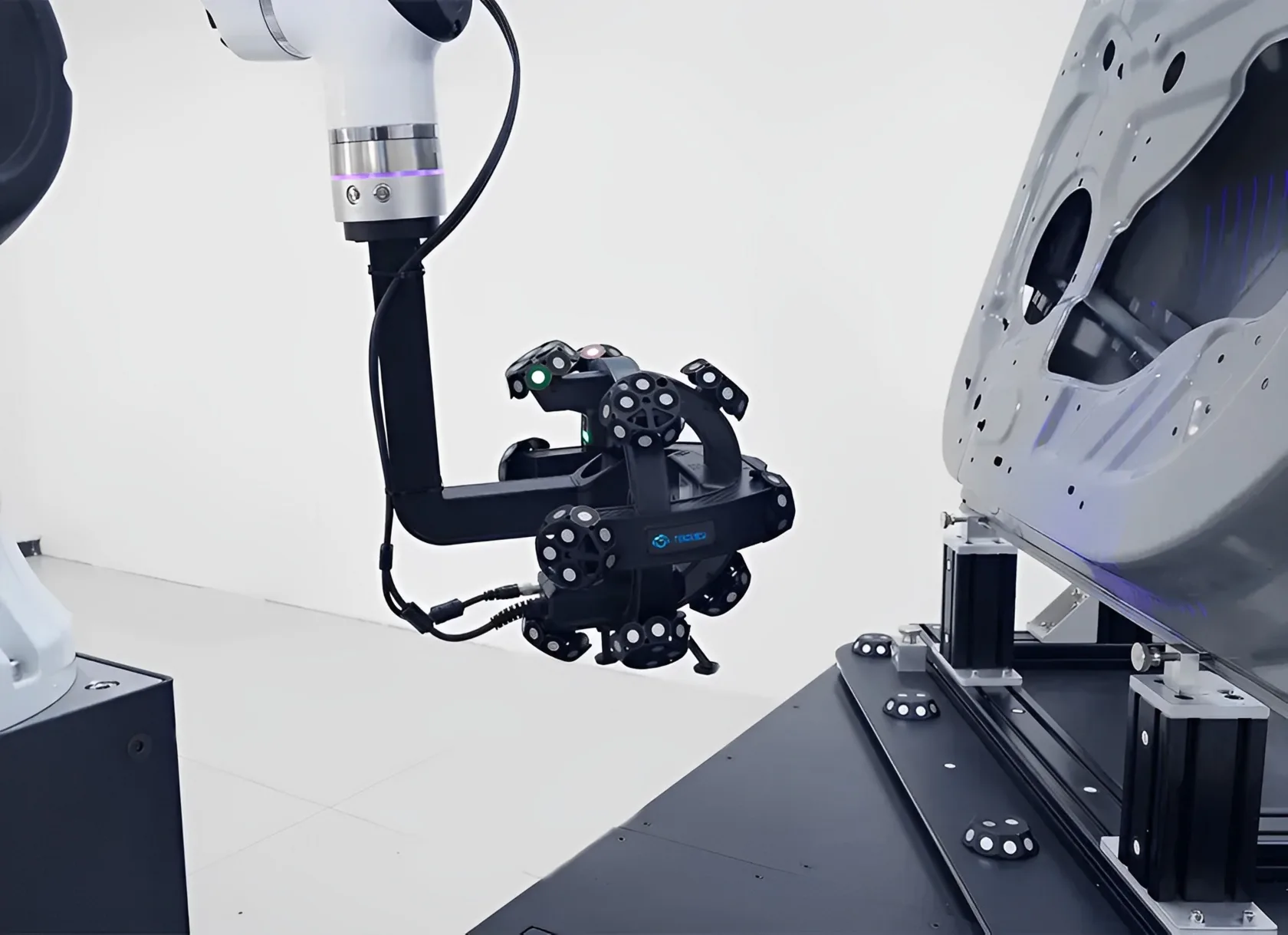

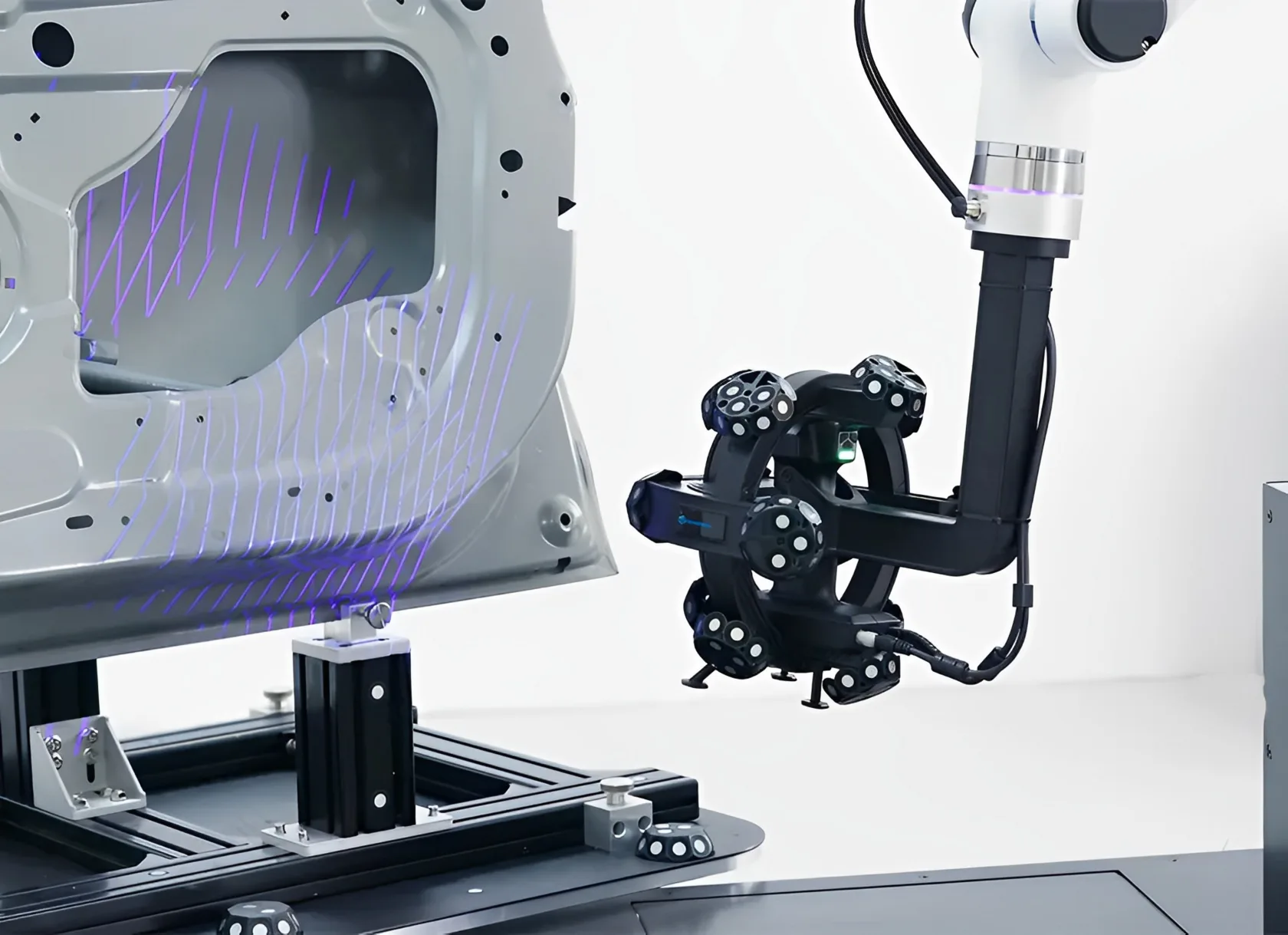

AutoScan-K может проверять изделия в полном ассортименте по размеру, весу и количеству, изготовленные из разных материалов. Он генерирует 45 лазерных линий для проведения высокоточного сканирования данных при скорости до 1650000 раз/ сек. Он осуществляет точную 3D инспекцию в суровой промышленной среде с разрешением до 0,010 мм и объемной точностью до 0,030 мм/м.

Интеллектуальные трехмерные оптические измерения

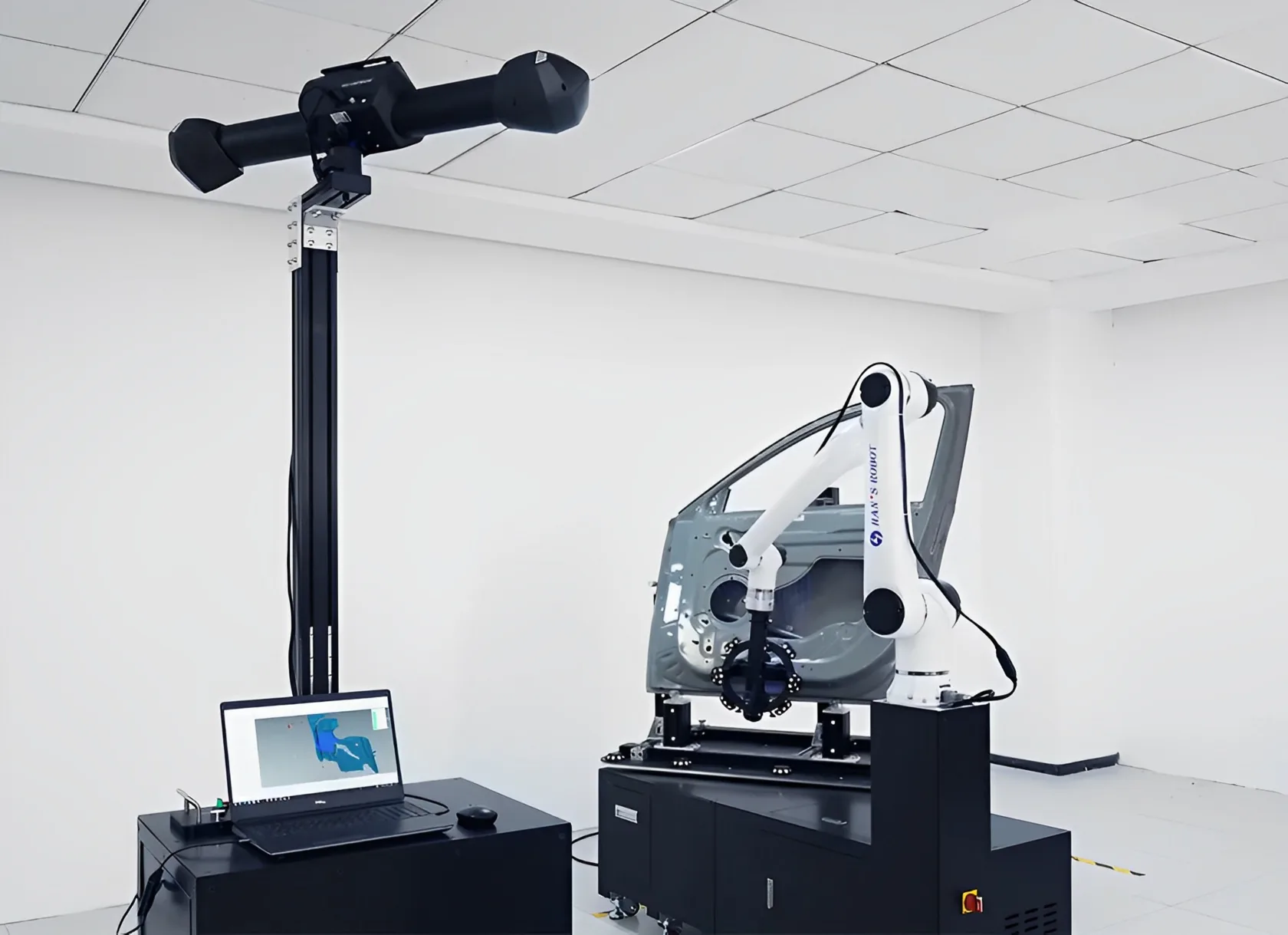

C200, совместимый с серией Scantech TrackScan-P, может автоматически измерять детали без прилипания мишеней. Благодаря повышенной стабильности пользователи могут эффективно и стабильно измерять сотни деталей с надежными и достоверными результатами.

Скорость

Время на установку и тестирование

2 дня

Рабочая зона и размеры

Максимальный размер объекта

D=1500 мм, H=1500 мм

Габаритные размеры блока позиционера

1300×800×570 мм

Габариты путевой станции

820×820×2300 мм (макс. 3300 мм)

ПО и подключение

Минимальная конфигурация компьютера

Процессор Intel 10-го поколения c 8 ядрами и 16 потоками / дискретная видеокарта Nvidia 4G / 32 Гб RAM/T SSD

Корпус и эксплуатация

Загрузка объекта

200 кг

Общая мощность

2.3 KW

Габариты робота

976×566×945 мм

Система управления

Siemens S7 Series

Робот

Han's E10-L

Рабочее напряжение

220 В переменного тока (однофазное питание)
