Описание

AM-DESK

Компактная настольная система автоматизированного 3D-контроля. Предназначена для стабильного измерения деталей в цехе или лаборатории

Настольная автоматизированная станция 3D-измерений

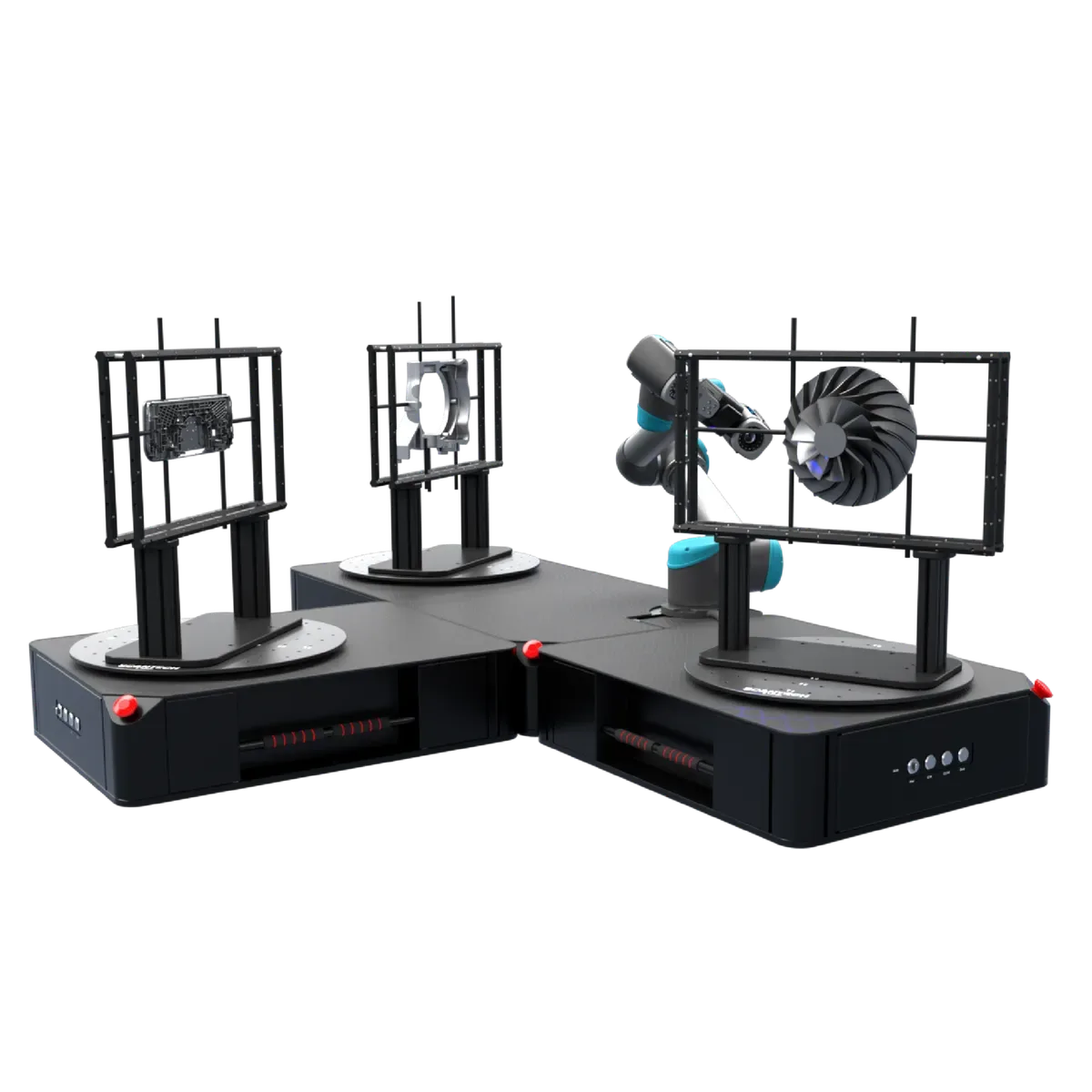

AM-DESK — настольная автоматизированная станция 3D-измерений, которая берёт на себя рутинный контроль геометрии деталей и в лаборатории, и прямо в цехе. Компактное основание весом 75 кг, занимает около одного квадратного метра, ставится за 5 минут и питается от сети 110–220 В. В связке с коллаборативным роботом и 3D-сканером станция автоматически измеряет литые, пластиковые и штампованные детали; поворотный стол выдерживает до 125 кг (модель 60120).

После завершения измерений станция может автоматически генерировать отчеты об инспекциях, сравнивая фактические 3D-координаты и данные САПР, что значительно повышает эффективность.

Ключевые характеристики

Интерфейсы подключения

DefinSight-Automation

Компактная станция - быстрее запуск на участке

Станция весит 75 кг (Lite - 70 кг) и занимает около 1 м². Монтаж за 5 минут от сети 110–220 В; на мобильной тележке её можно переставлять между участками. Совместима с коботами и линейкой 3D-сканеров Scanology

Программирование и автоматическая калибровка

Станция, оснащенная ПЛК и системой сервоприводов, может выполнять программируемые и автоматизированные измерения в сочетании с несколькими коллаборативными роботами. Одним нажатием кнопки она может выполнять сложные измерительные задачи по заданным траекториям

Безопасность CE для работы рядом с людьми

Маркировка CE, аварийный стоп, световой и звуковой сигнал, ограничение усилия сервоприводами. В связке с коботом - 10-уровневое обнаружение столкновений и остановок при аномалиях

Габариты

1200 × 600 × 177 мм

1200 × 600 × 180 мм

Поддерживаемые роботы

UR5, AUBO i5, JAKA ZU5, Han’s E05-L, ELITE CS66 / EC66 / EA66, EFORT ECR5, FAIR FR5

110–220 В / 50–60 Гц

220 В AC / 50–60 Гц

CE

Производитель оставляет за собой право уточнять параметры и изображения. AM-DESK Lite не поддерживает несколько позиционеров и полностью автоматическую калибровку.

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

AM-DESK

Автоматизированная система контроля

Параметр
AM-DESK 60120	AM-DESK Lite
Габариты
1200 × 600 × 177 мм	1200 × 600 × 180 мм
Масса
75 кг	70 кг
Нагрузка поворотного стола
≤125 кг	≤75 кг
Макс. скорость вращения стола
50°/с	40°/с
Интерфейс связи
TCP/IP	TCP/IP
Поддерживаемые роботы	UR5, AUBO i5, JAKA ZU5, Han’s E05-L, ELITE CS66 / EC66 / EA66, EFORT ECR5, FAIR FR5
Питание
110–220 В / 50–60 Гц	220 В AC / 50–60 Гц
Пиковая мощность
900 Вт	700 Вт
Несколько позиционеров
да	нет
Полностью автоматическая калибровка
да	нет
Программное обеспечение	DefinSight-Automation
Сертификация	CE
