Scantech AccuArm

Name: Scantech AccuArm
Brand: Scantech

Измерительная рука (КИМ) — Мобильная КИМ для измерения деталей любой сложности

Полная таблица характеристик — по запросу: пришлём спецификацию производителя вместе с КП.

Все характеристики

Цена по запросуЦена, комплектация и сроки поставки — в коммерческом предложении

WhatsApp Telegram

Описание

Scantech AccuArm

Мобильная КИМ для измерения деталей любой сложности

Scanology by Scantech Мобильная КИМ типа "рука" AccuArm

Измеряйте там, где стационарные КИМ не справляются. AccuArm - это идеальное решение как для регулировки оснастки, так и для контроля сборки. Комплексный рабочий процесс измерений, анализа и отчётности обеспечивает эффективное взаимодействие команды и позволяет принимать решения, опираясь на точные данные.

Возможности могут быть дополнительно расширены за счёт бесшовной интеграции с универсальными 3D-сканерами и оптическими измерительными системами SCANOLOGY, что обеспечивает быстрые, гибкие и экономически эффективные измерительные решения.

Ключевые особенности AccuArm

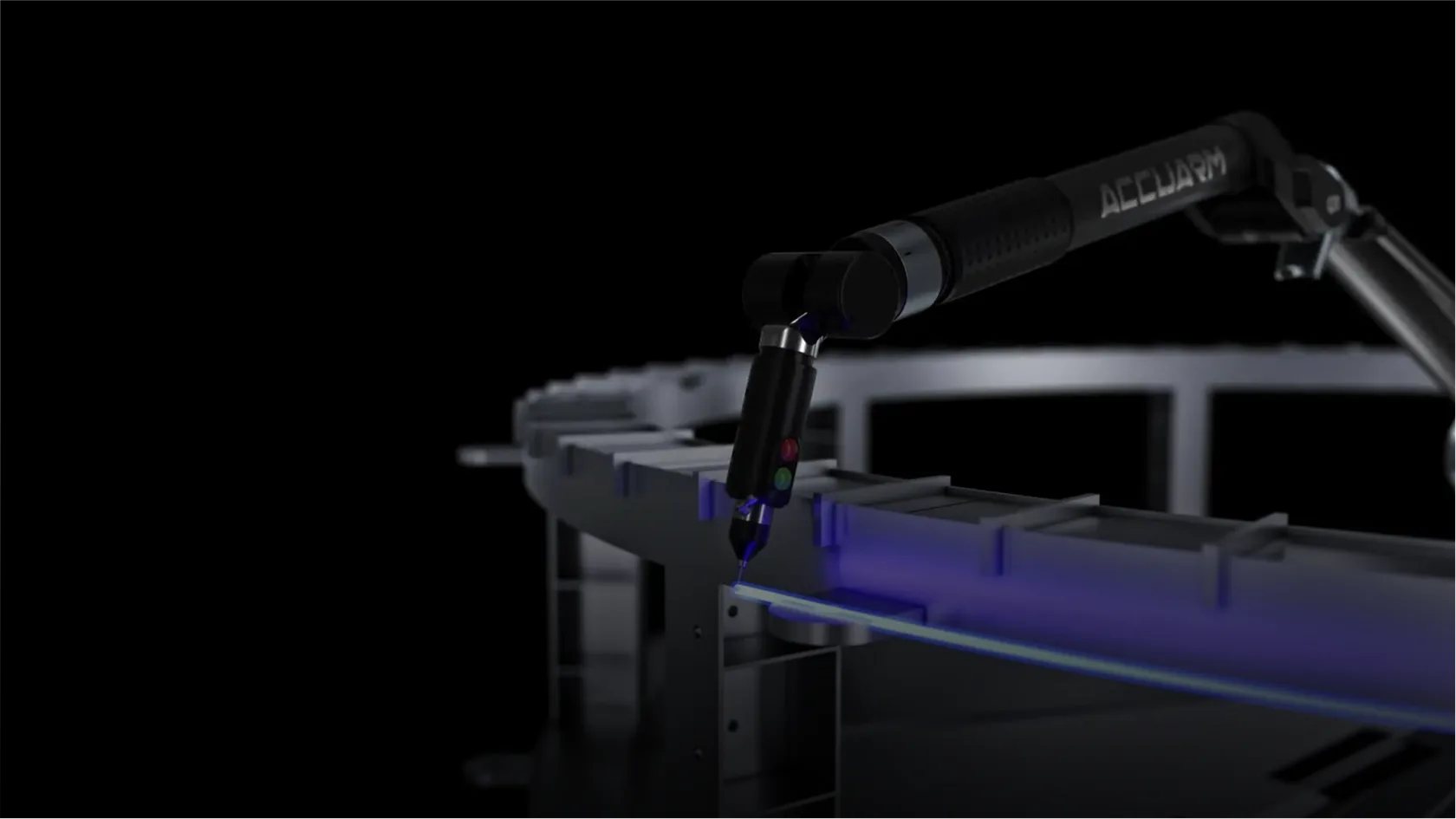

КИМ разработана для точных измерений и проверок в сложных условиях. Благодаря жесткой конструкции из углеродного волокна, высокоточным датчикам и интуитивно понятному управлению он обеспечивает стабильные результаты и гибкость измерений в любом месте.

Точный и мобильный

Сертифицированная точность по стандарту ISO 10360-12

Надёжность

Универсальность

Прецизионные компоненты

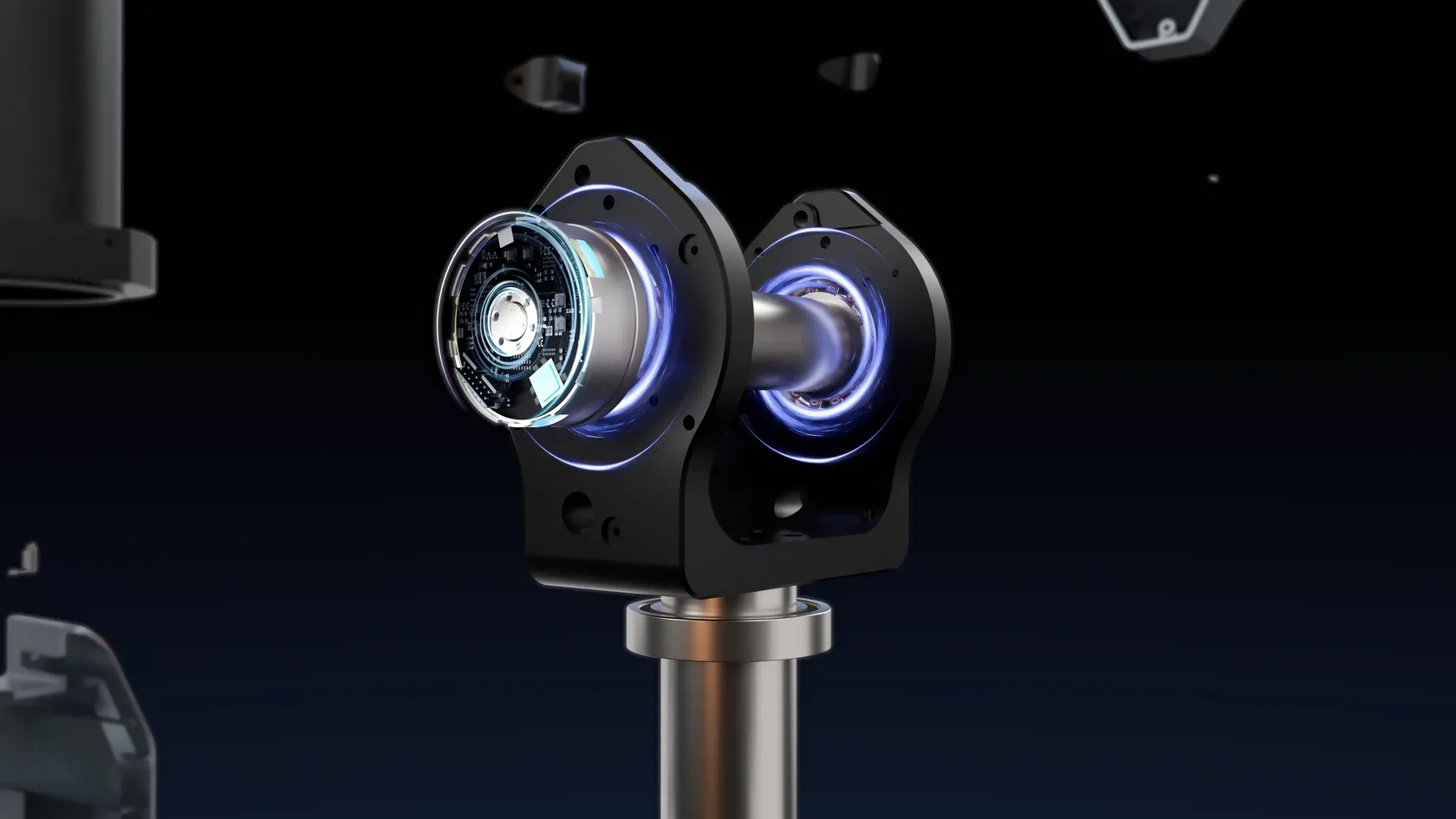

Энкодеры аэрокосмического класса обеспечивает точный сбор данных на источнике. Высокоточные подшипники с низким коэффициентом трения минимизируют износ и люфт, сохраняя стабильность.

Интеллектуальные алгоритмы

Высокая точность измерений на производстве обеспечивается температурной компенсацией измерительной руки и детали в реальном времени, а также автоматической корректировкой усилия и ориентации щупа. Дополнительно применяется многокадровая оптимизация, которая минимизирует случайные погрешности и повышает общую достоверность результатов.

Сертифицировано по стандарту ISO 10360-12

AccuArm сертифицирован на соответствие стандарту точности ISO 10360-12. Он обеспечивает высокую точность и стабильную работу практически в любых условиях, позволяя принимать взвешенные решения при контроле и сборке.

Создано для высокоточных измерений

С легкостью измеряйте любые детали: от сложных геометрических форм до прецизионных компонентов. Наслаждайтесь стабильными высокоточными измерениями, соответствующими строгим требованиям промышленного производства.

Берите с собой куда угодно, работайте с комфортом

Благодаря легкому корпусу из углеродного волокна аэрокосмического класса и пружинному противовесу рука легко двигается и практически не ощущается в руке, что снижает утомляемость.

Мгновенная замена щупов

Быстрая замена без повторной калибровки — просто подключите и работайте.

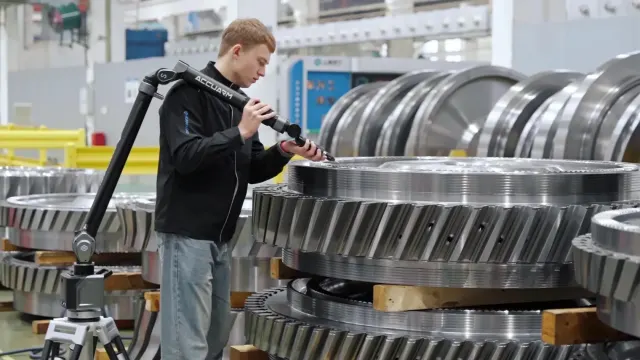

Питание и данные без перебоев

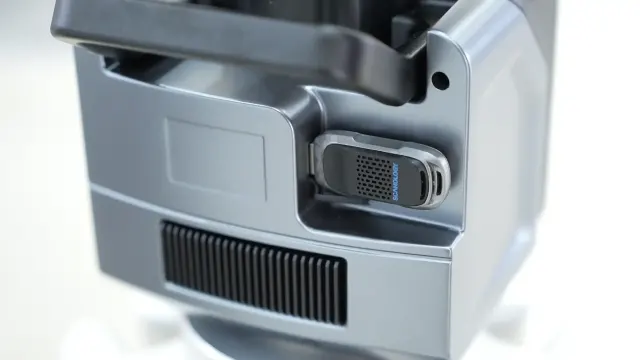

Быстро заряжаемые аккумуляторы с возможностью горячей замены позволяют работать без перерывов, а USB-модуль Wi-Fi обеспечивает быструю, стабильную и безопасную передачу данных.

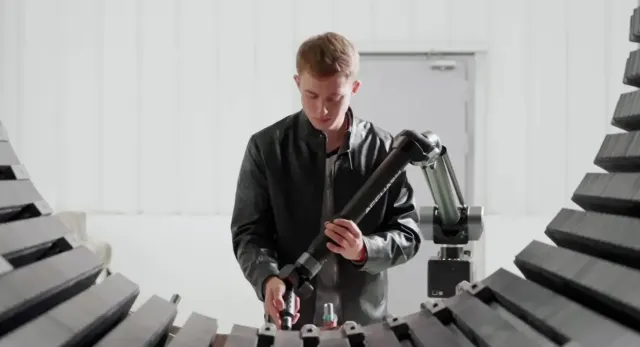

Измерьте что угодно и где угодно

AccuArm — это не просто высокоточное измерительное устройство. Это гибкая платформа, которая легко интегрируется с различными аппаратными системами и существующими рабочими процессами контроля, без труда адаптируясь к различным деталям, областям применения и рабочим средам.

Подходит практически для любых измерительных задач

Предназначен для проверки широкого спектра деталей в различных отраслях промышленности и легко адаптируется к реальным производственным условиям.

S / E / C высотой 1,5–4,5 м

Три уровня точности — S (Superior), E (Enhanced), C (Classic) — в сочетании с пятью вариантами длины для измерения как мелких деталей, так и крупных узлов.

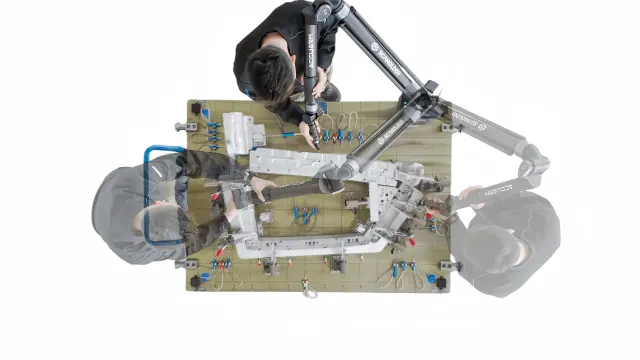

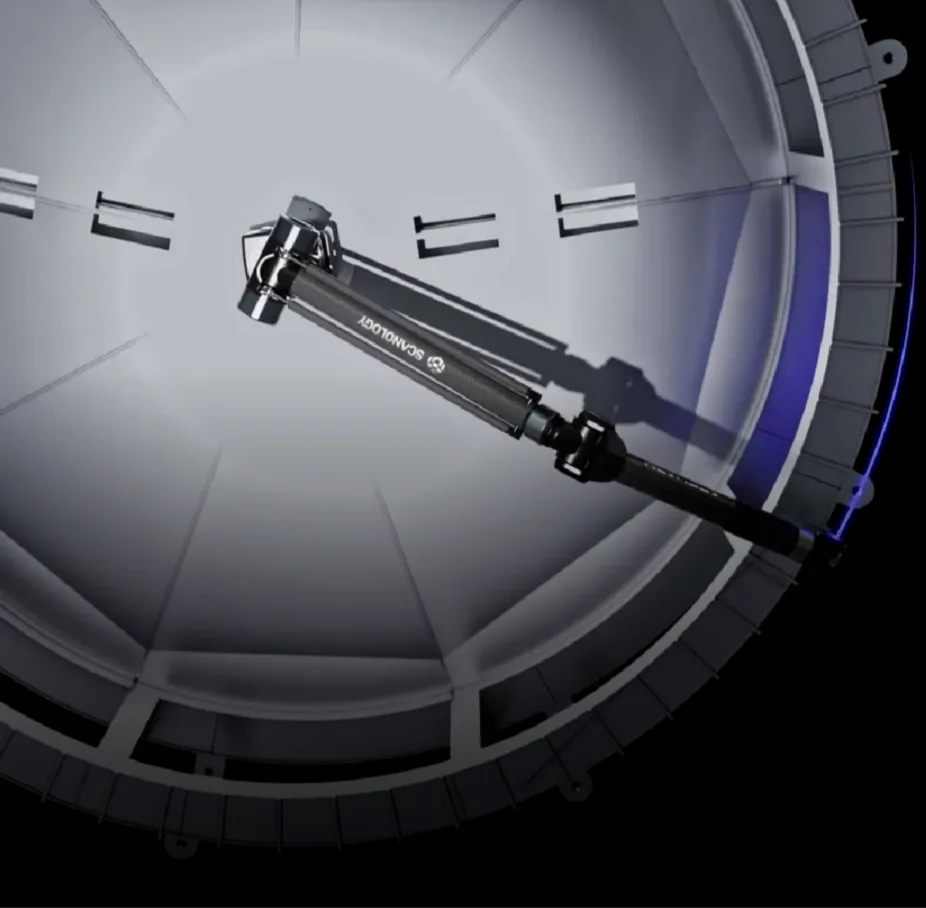

Поворот на 360°

Полный поворот шарнира устраняет слепые зоны и снижает необходимость в перестановке в ограниченном пространстве.

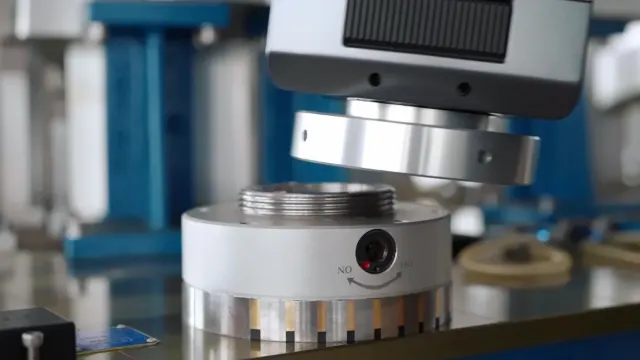

Адаптивный монтаж

Совместим со штативами, магнитными основаниями и вакуумными присосками для надежной установки на любой поверхности.

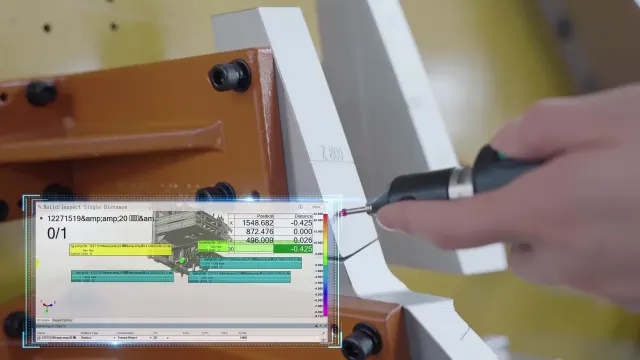

Интеллектуальные инструменты контроля

Для упрощения рабочих процессов поддерживается анализ и проверка оборудования.

Подключите манипулятор к портативным 3D-сканерам SCANOLOGY, оптическим системам 3D-сканирования или фотограмметрическим системам, чтобы получить комплексное унифицированное решение для измерений на DefinSight.

Простая интеграция с любой системой

Работает с разработанным нами программным обеспечением DefinSight 3D и основными системами контроля, такими как PolyWorks, Metrolog X4, Verisurf — дополнительная настройка не требуется.

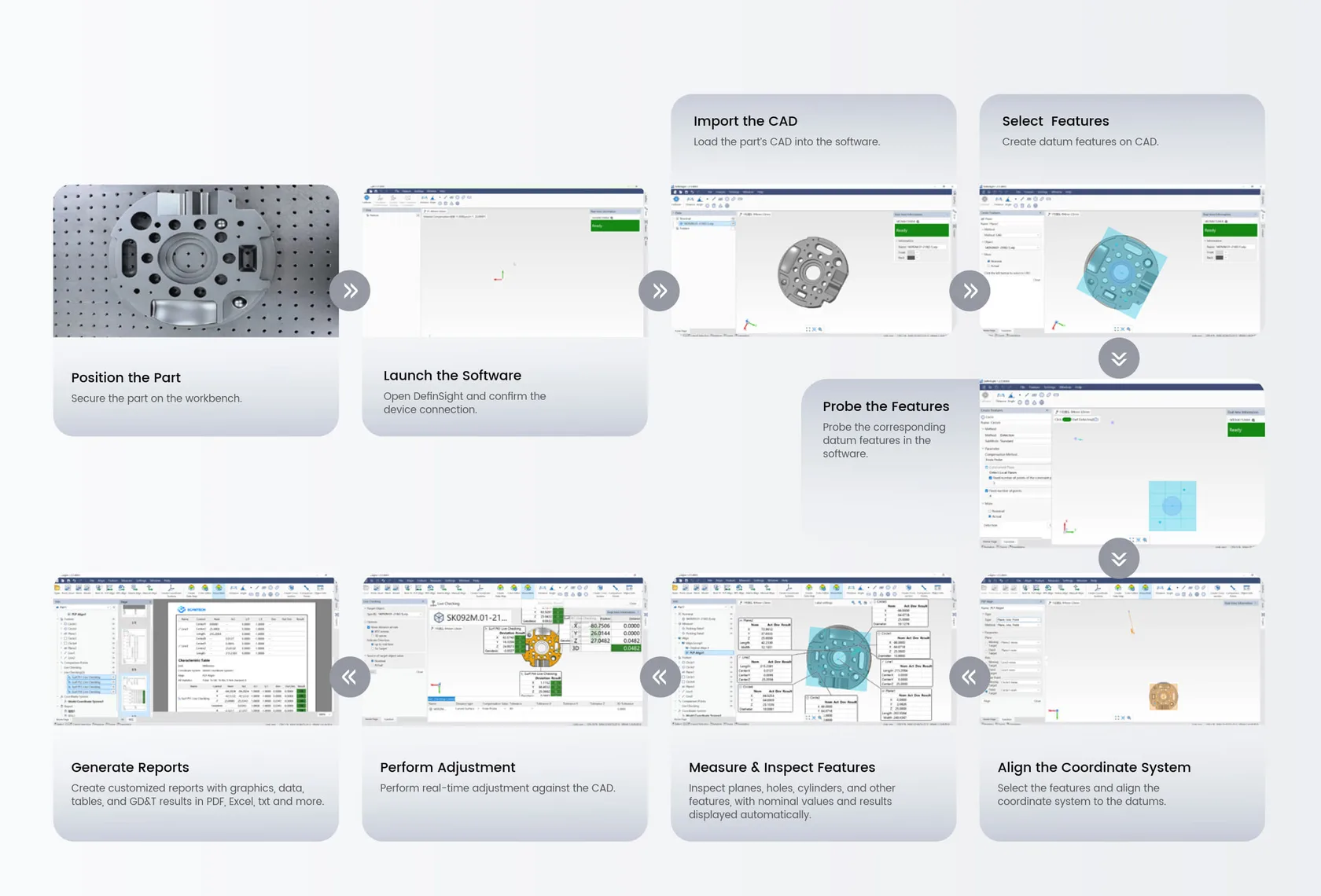

От первой настройки до итогового отчета

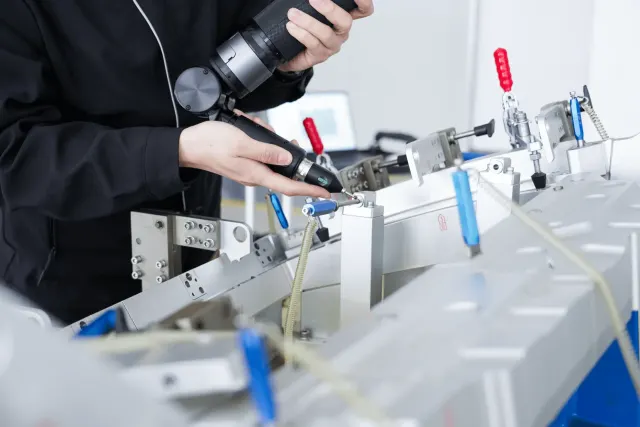

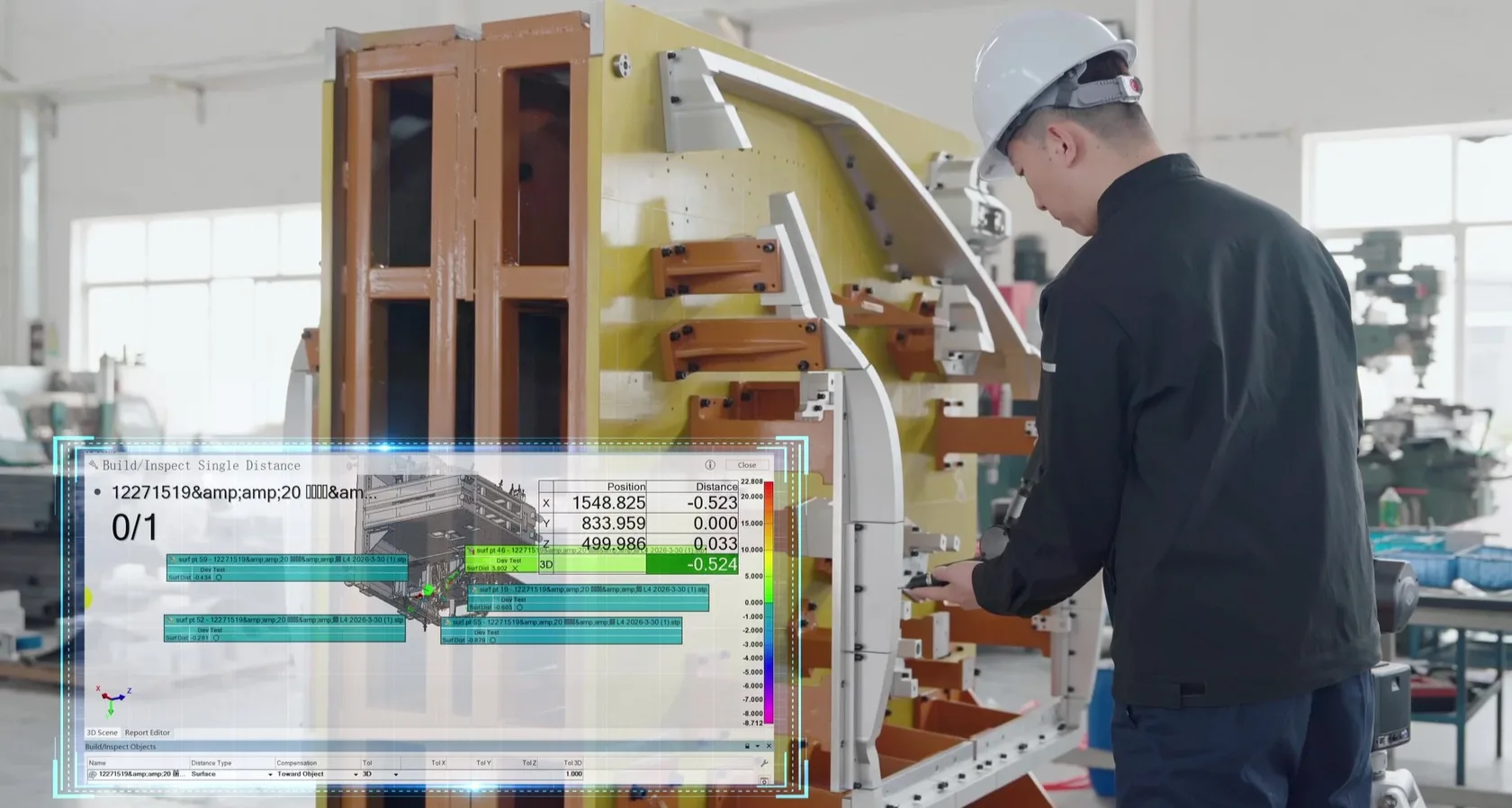

Регулировка приспособления и калибра

Контролируйте отклонения при позиционировании в режиме реального времени, чтобы быстрее настраивать приспособления и измерительные приборы, повысить точность и эффективность сборки.

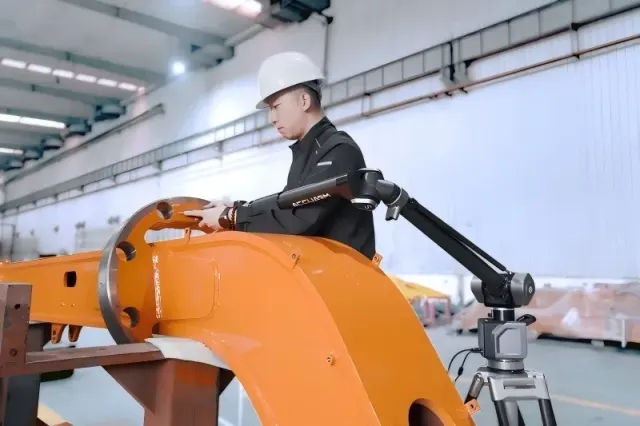

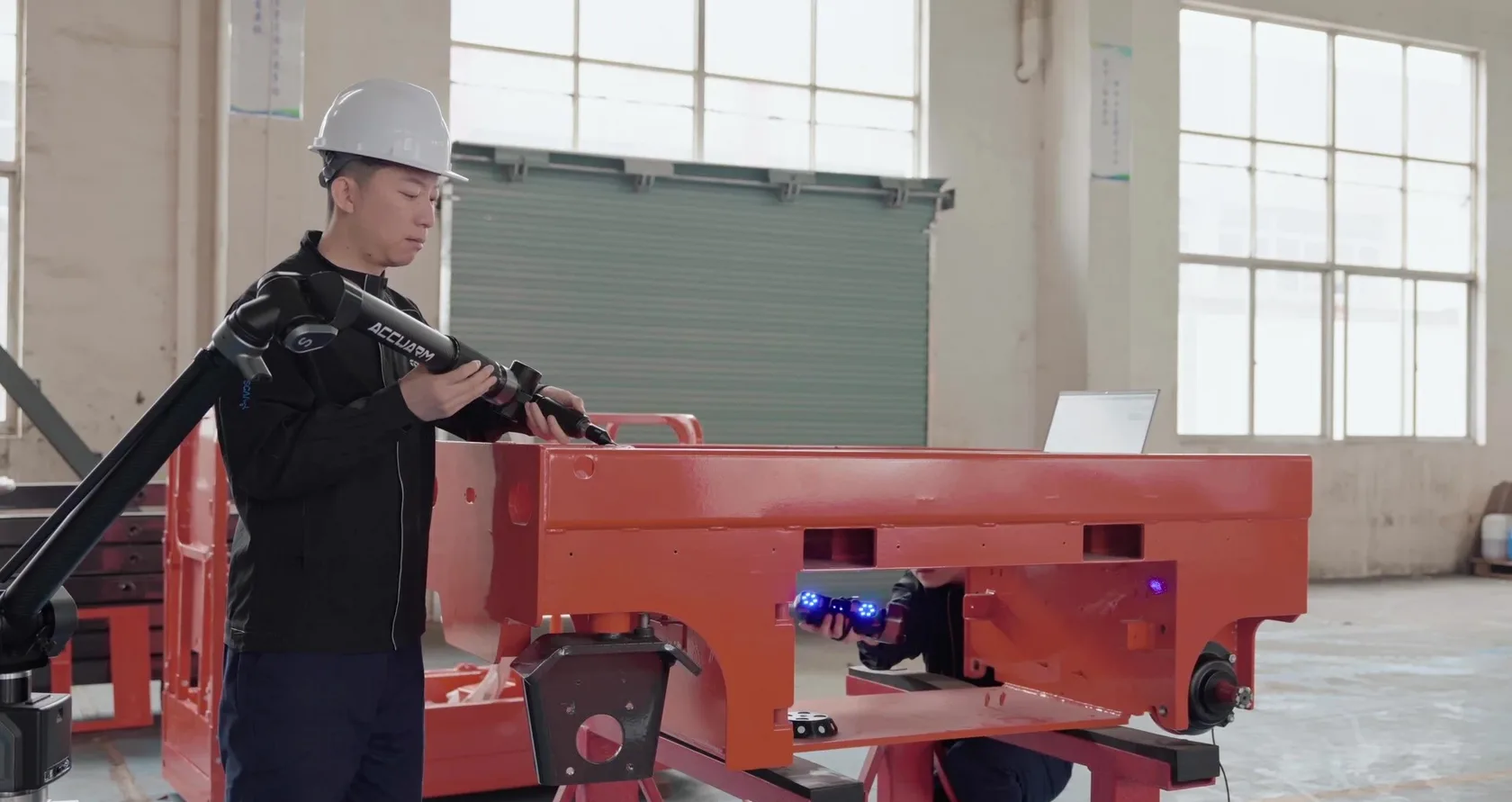

Инспекция тяжелой техники

Точное измерение крупногабаритных и сложных деталей на месте для выявления отклонений, сокращения объема доработок и повышения качества.

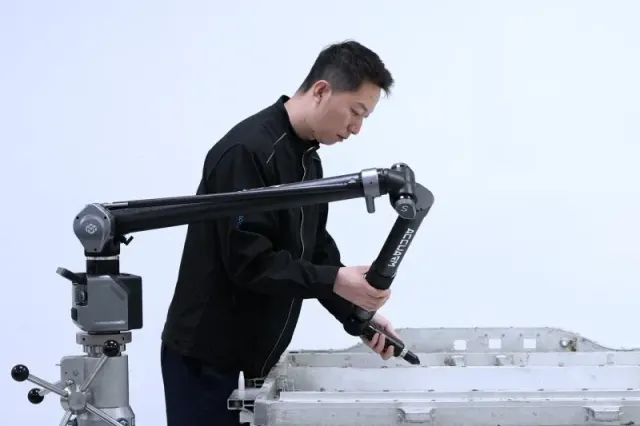

Измерение батарейного блока

Высокоточная 3D-проверка позволяет определить все размеры аккумуляторной батареи, обеспечивая ее безопасную и надежную сборку еще до того, как она будет поднята с пола.

Надежность в сложных отраслях

Мы заслужили доверие в самых требовательных отраслях благодаря точности измерений, надежному контролю качества и эффективности производства.

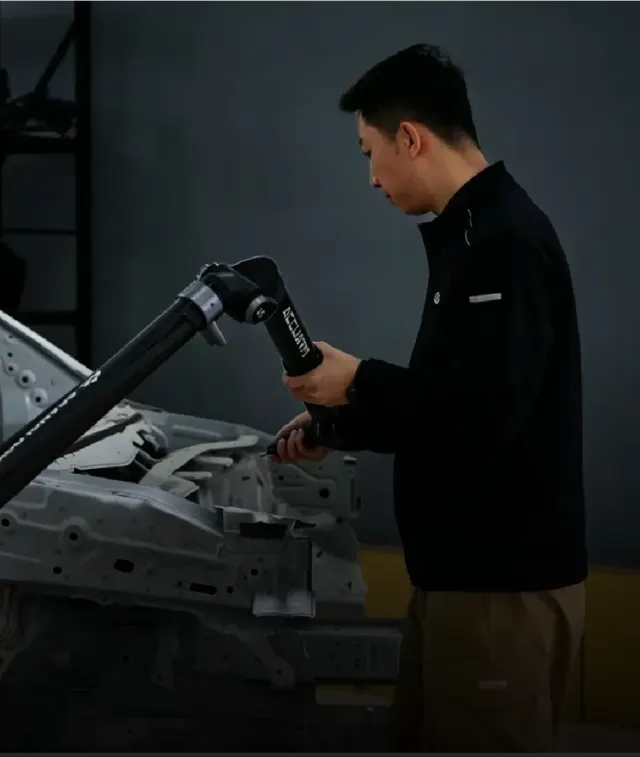

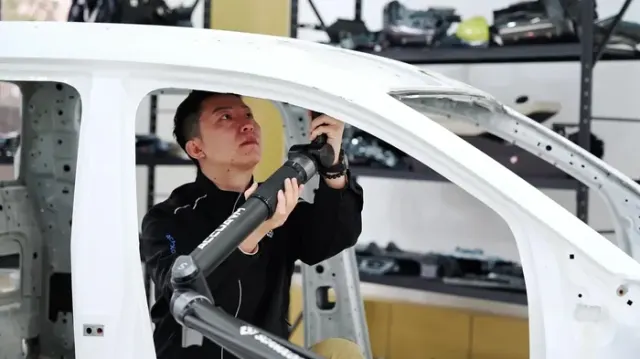

Автомобильная промышленность

Инспектируйте кузова автомобилей, измеряйте детали, с высокой точностью настраивайте приспособления, чтобы повысить производительность.

Аэрокосмическая промышленность

Точная проверка критически важных конструкций и лопастей для обеспечения безопасности и надежности.

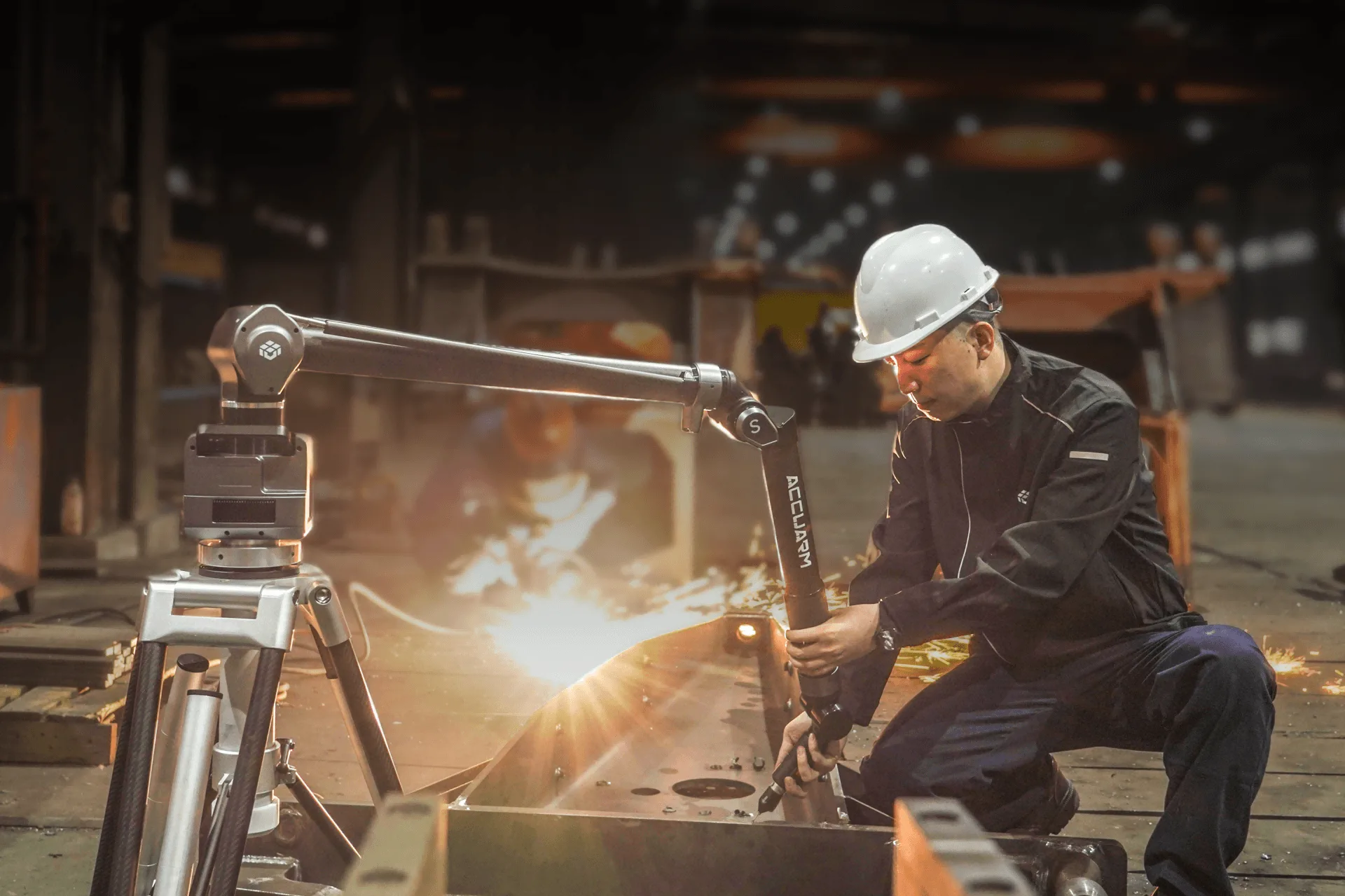

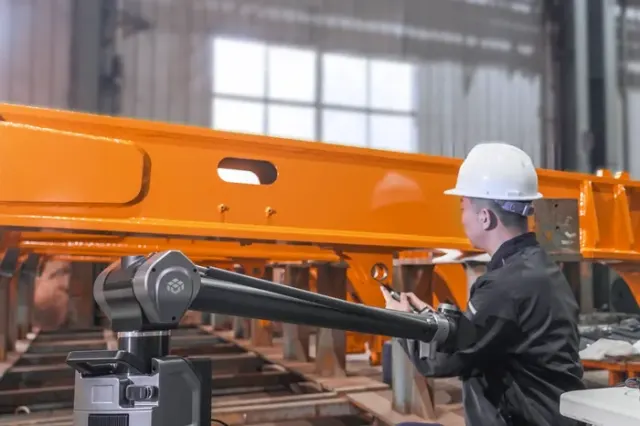

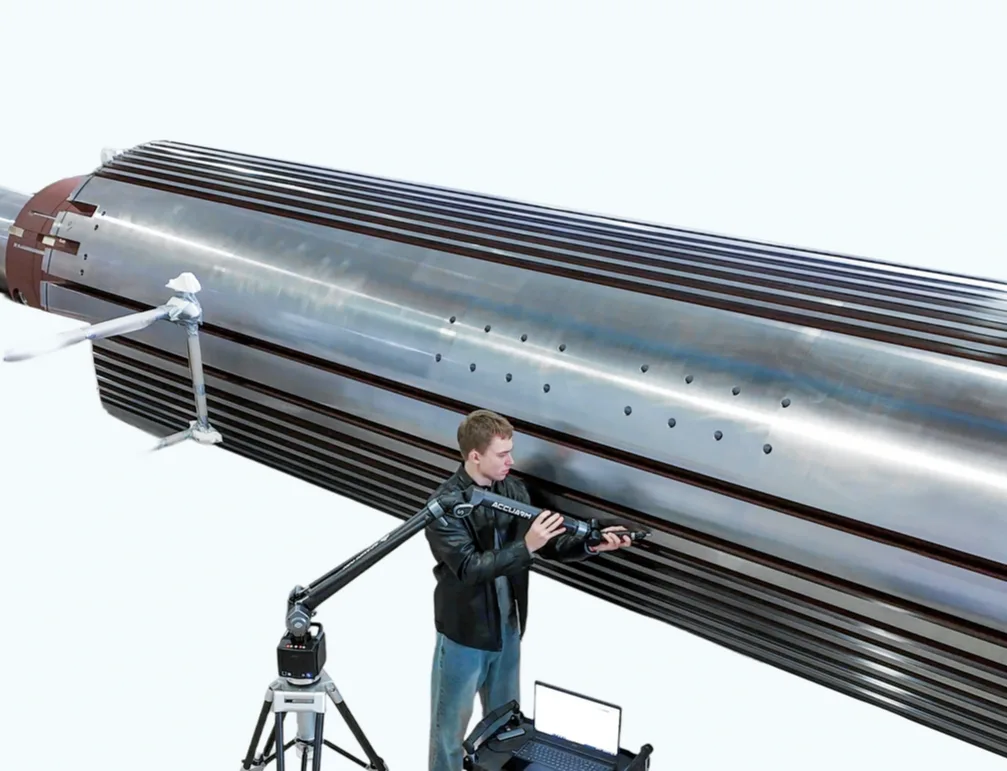

Тяжелое машиностроение

Выравнивайте крупные конструкции, проверяйте качество сварных швов и оценивайте степень износа, чтобы продлить срок службы оборудования и сократить расходы на техническое обслуживание.

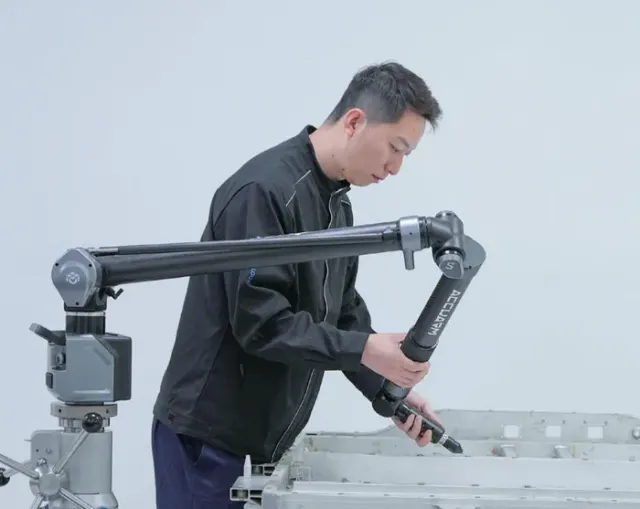

Новая энергия

Тщательный осмотр профилей аккумуляторного отсека, уплотнительных поверхностей и корпусов двигателей помогает обеспечить безопасность аккумуляторной батареи и точность сборки электропривода.

0.123

0.158

Поддерживает Arm+ для бесперебойной интеграции с различными аппаратами
Все значения представляют собой максимально допустимую погрешность (Maximum Permissible Error, MPE)
Измерения с помощью AccuArm: соответствует стандарту ISO 10360-12
EUNI - погрешность измерения расстояния между двумя точками при сравнение измеренных данных номинальными.
Значения указаны в формате +/-
Технические характеристики могут быть изменены, следите за обновлениями

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Scantech AccuArm

Измерительная рука (КИМ)

Точность
Рабочий диапазон	SPAT
S
1.5 m	0.012
2m	0.016
2.5m	0.018
3m	0.026
3.5m	0.036
4m	0.045
4.5m	0.055
E
1.5m	0.018
2m	0.02
2.5m	0.023
3m	0.034
3.5m	0.043
4m	0.052
4.5m	0.061
C
1.5m	0.028
2m	0.03
2.5m	0.035
3m	0.055
3.5m	0.075
4m	0.09
4.5m	0.112
Точность
Рабочий диапазон	SPAT
S
1.5 m	0.015
2m	0.018
2.5m	0.02
3m	0.032
3.5m	0.043
4m	0.054
4.5m	0.065
E
1.5m	0.02
2m	0.022
2.5m	0.026
3m	0.042
3.5m	0.055
4m	0.065
4.5m	0.073
C
1.5m	0.03
2m	0.035
2.5m	0.04
3m	0.06
3.5m	0.08
4m	0.095
4.5m	0.115
