Особенности и применение измерительных рук

Отрасль

• Автомобилестроение.
• Энергетическое машиностроение.
• Аэрокосмическая промышленность.
• Атомная энергетика.
• Железнодорожная отрасль.
• Крановое, горнодобывающее и горнообрабатывающее оборудование.
• Точное машиностроение.

Запрос

• Контроль промышленного производства и сборки.
• Обратный инжиниринг и цифровое моделирование.
• Образование и научные исследования.

Оборудование: РМТ GAMMA, РМТ ALPHA

В обрабатывающей промышленности, где ключевыми требованиями являются высокая точность, гибкость и цифровизация, измерительное оборудование должно не только обеспечивать точность измерений, но и уметь адаптироваться к различным сложным объектам.

Портативные координатно-измерительные машины (измерительные руки) стали незаменимым инструментом в контроле качества, обратном проектировании и ускоренной разработке продукции благодаря своей мобильности и высокой точности.

Компания PMT, как профессиональный производитель портативных КИМ, стремится предлагать технологически совершенные, конструктивно оптимизированные и высокосовместимые решения. Продукция РМТ отвечает разнообразным потребностям — от промышленного применения до сферы образования и научных исследований.

Принцип работы измерительных рук

Измерительные руки отдалённо похожи на гибких многоосевых промышленных роботов. Их работа основана на вычислении трехмерных координат щупа в пространстве за счёт фиксированной длины плеча и постоянного отслеживания изменений углов энкодеров в реальном времени.

Оператор прикладывает щуп к измеряемой точке либо использует подключаемый лазерный сканер для мгновенного получения:

• линейно-угловых размеров объекта,
• данных GD&T (геометрических допусков, форм и расположений),
• облака,собираемых точек с координатами для криволинейных поверхностей.

Измерительные руки широко применяются в полевых условиях для:

• контроля качества готовой продукции,
• проверки геометрических параметров пресс-форм,
• цифрового моделирования заготовок,
• оперативного анализа прототипов.

Обзор серии продуктов PMT

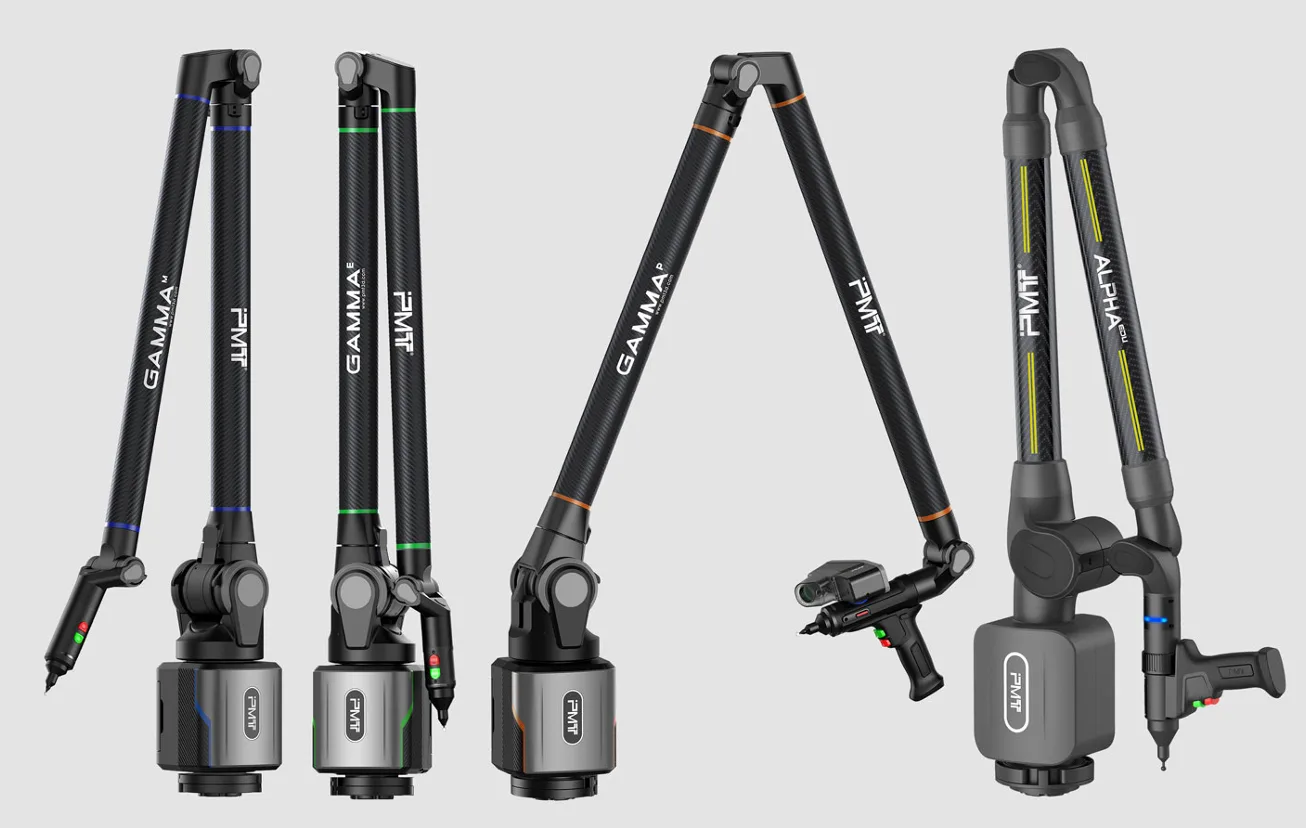

PMT представляет две флагманские серии, разработанные для различных профессиональных задач:

Ключевые функции

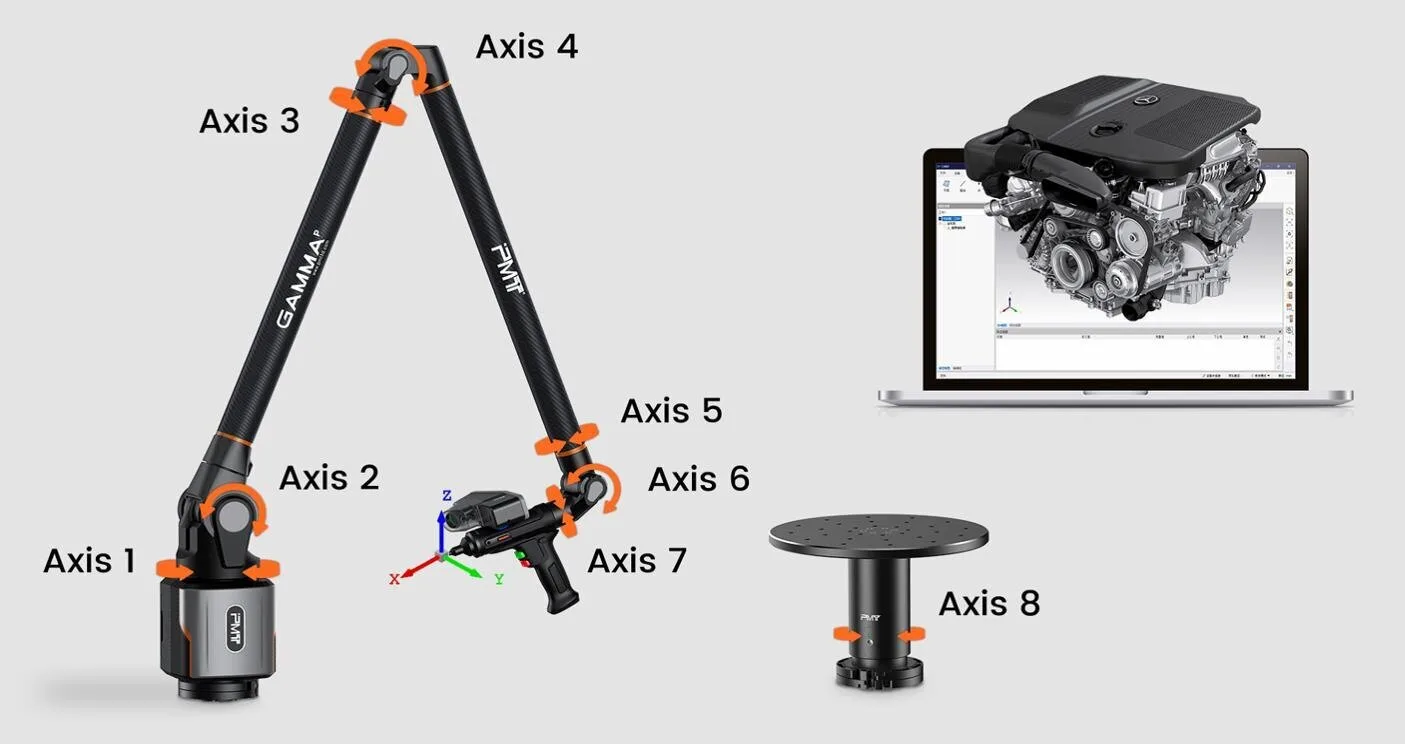

Поворотный Стол 8 ось + Подключаемый лазерный сканер синего света; Увеличенный объем измерения

Встроенная система балансировки + Конструкция с равными плечами; Экономичные модели для обучения.

Типичные области применения

1. Средние, крупные детали 2. Кузова автомобилей 3. Сложные криволинейные поверхности

1. Полевые измерения 2. Образование 3. Реверс-Инжиниринг

Обе серии поддерживают двухрежимный метод измерений, сочетающий:

• высокоточное контактное измерение
• бесконтактное лазерное сканирование

Эта универсальность позволяет эффективно решать широкий спектр измерительных задач даже в самых требовательных производственных условиях

Технические преимущества измерительных рук PMT

1. Технологические инновации

В основе оборудования PMT лежит запатентованная система высокоточных энкодеров. Конструкция с внешней развязкой и внутренней балансировкой гарантирует:

• исключительную стабильность измерений
• согласованность результатов при любых углах позиционирования
• устойчивость к внешним воздействиям.

2. Конструкция и эргономика

Рукоятка из композитного углеродного волокна обеспечивает:

• оптимальное сочетание прочности и легкости
• возможность работы одной рукой
• снижение утомляемости оператора при продолжительных измерениях.

3. Расширенная функциональность

Система предлагает комплексные измерительные возможности:

• мгновенное переключение между контактным измерением и лазерным сканированием
• беспроводной Wi-Fi модуль для работы с:
• крупногабаритными компонентами
• сложными пространственными объектами.
• экспорт данных в различных форматах:
• параметры GD&T
• STL-модели
• детализированные отчеты об отклонениях.

Широкий спектр областей применения

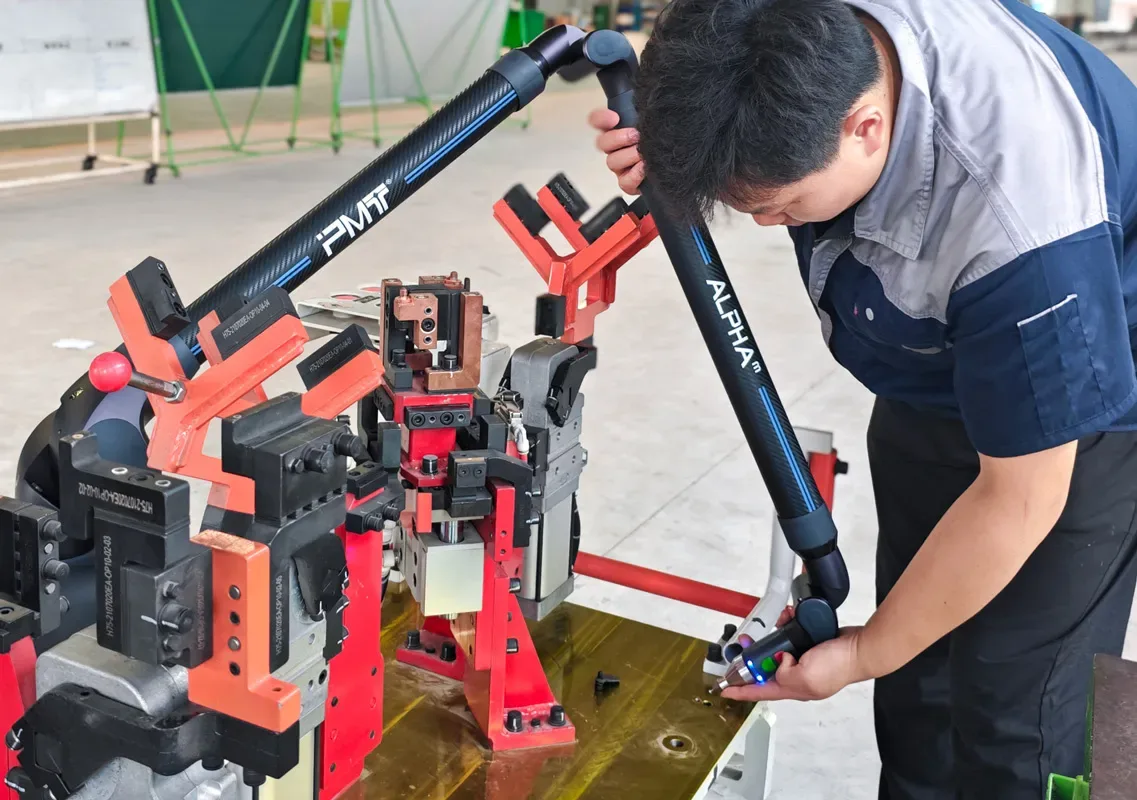

1. Контроль промышленного производства и сборки

Решение востребовано в ключевых отраслях:

Особенности применения: оперативный контроль геометрии сложных деталей.

2. Обратный инжиниринг и цифровое моделирование

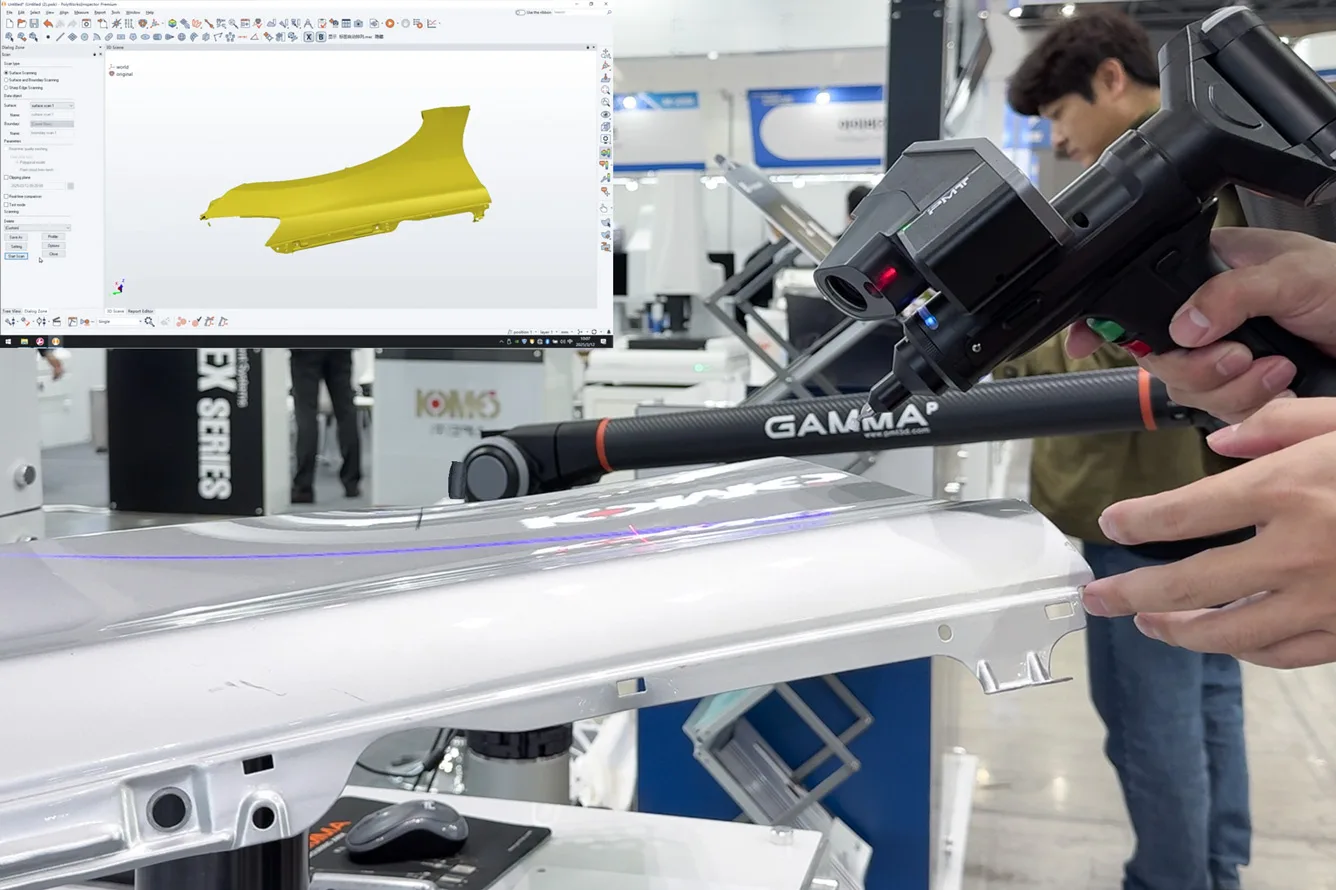

Совместно с подключаемым лазерным 3D-сканером системы PMT обеспечивают:

• Генерацию высокоплотных облаков точек.
• Точное цифровое копирование объектов.

Возможности:

• Оптимизация CAD-моделей.
• Реинжиниринг устаревших компонентов.
• Оцифровка ручных прототипов.

3. Образование и научные исследования

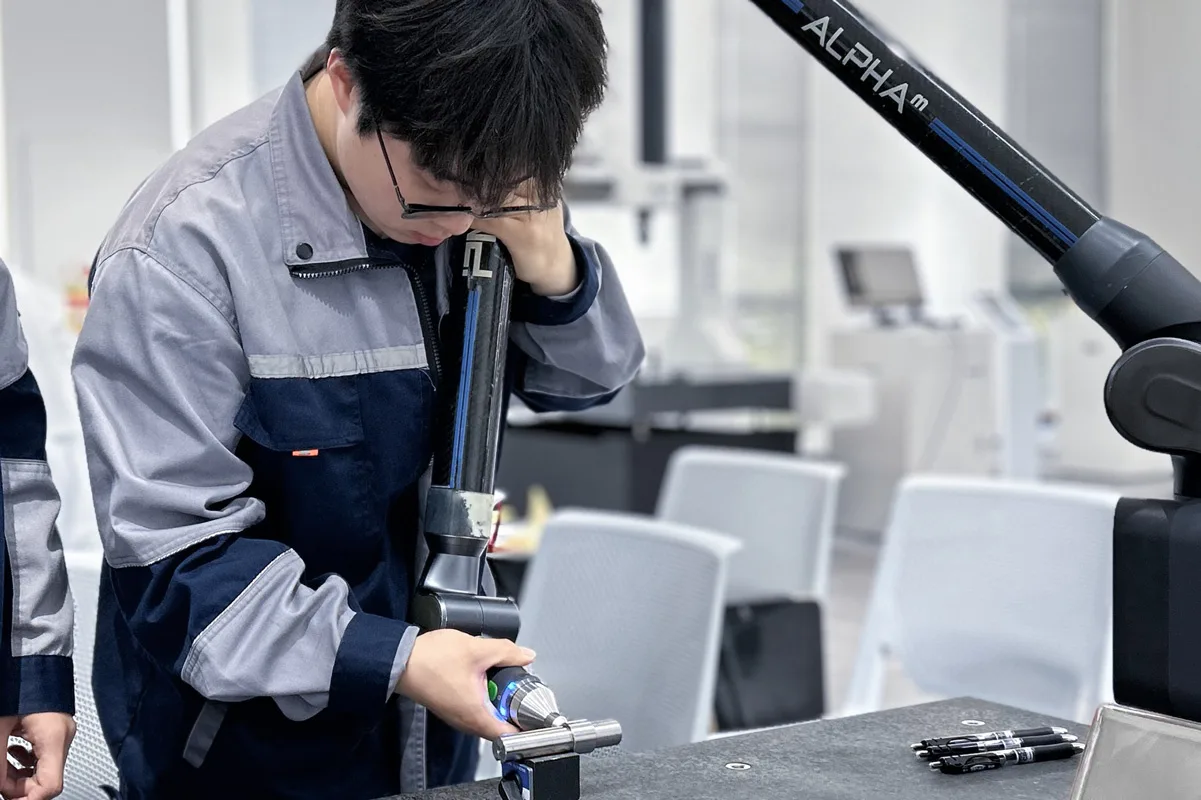

Серия ALPHA предлагает:

• Оптимальное сочетание цены и функциональности.
• Специализированные решения для:
• Учебных лабораторий.
• Профессиональных тренинговых центров.

Практическое обучение:

• Основам 3D-измерений.
• Технологиям цифрового производства.
• Современным метрологическим методикам.

Совместимое программное обеспечение и техническая поддержка

Измерительные системы PMT обладают широкой программной совместимостью с профессиональными метрологическими решениями, обеспечивая комплексную поддержку всего рабочего процесса - от первичного сканирования до сложного анализа данных:

1. Собственное ПО - PMT CAM3

• Интуитивно понятный интерфейс.
• Оптимизировано для базовых измерительных операций.
• Полный функционал для анализа результатов измерений.

2. Интеграция с ведущими промышленными платформами

• PolyWorks Inspector - обработка облаков точек и анализ отклонений.
• Geomagic Design X - решения для обратного инжиниринга и CAD-моделирования.
• Metrologic X4 - профессиональные системы контроля качества.
• SpatialAnalyzer - специализированные решения для:
• Крупногабаритных измерений.
• Преобразования систем координат.
• Пространственного анализа.

Для поддержания метрологических характеристик оборудования PMT на оптимальном уровне мы рекомендуем проводить ежегодную заводскую калибровку со стандартным циклом калибровки, продолжительностью три дня.

Метрологические измерения

Сверхточные измерения, контроль мобильными КИМ, а также контроль крупногабаритных объектов.

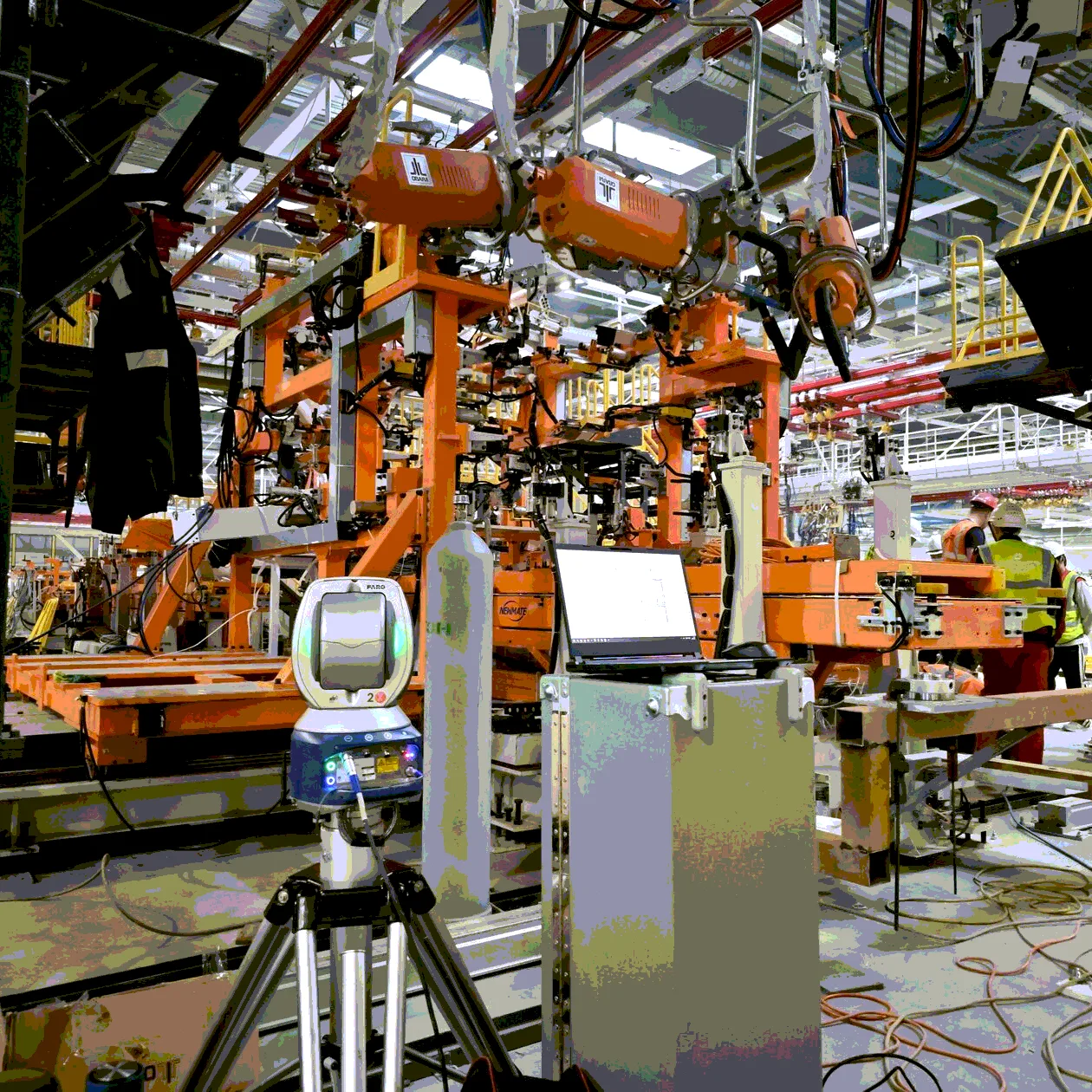

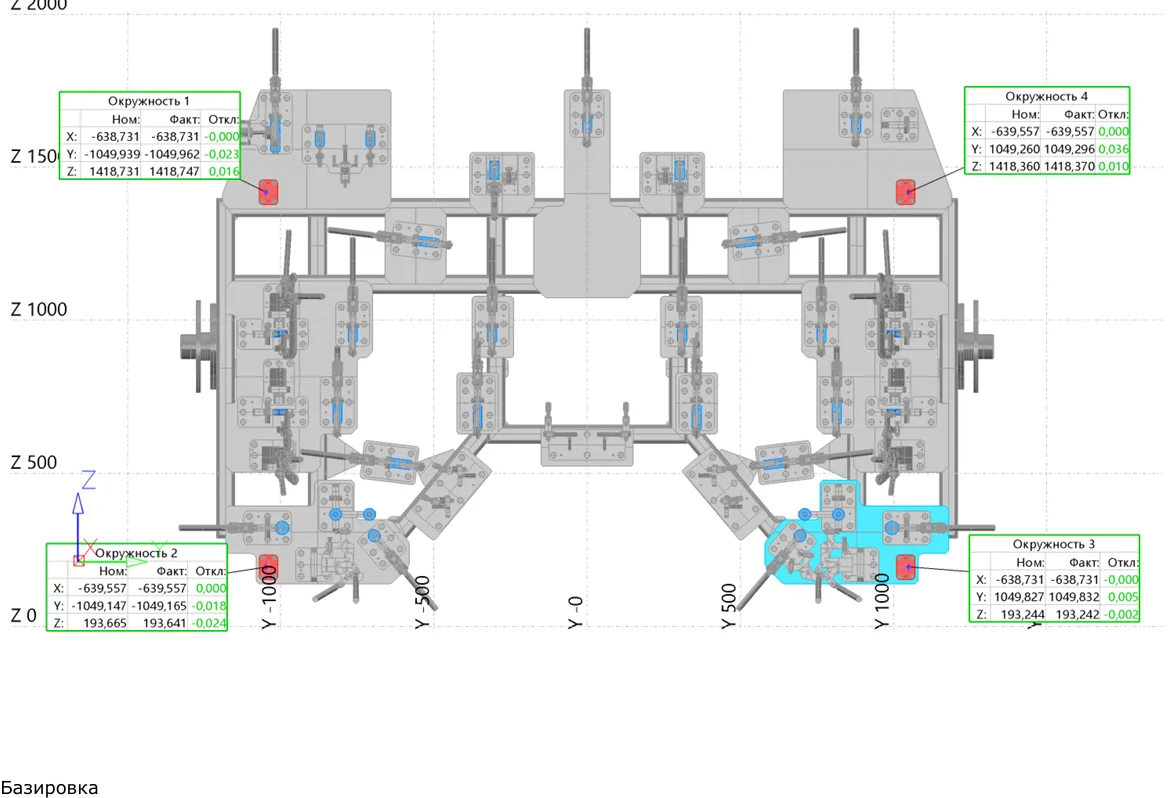

Выставление сварочных кондукторов на автопромышленных заводах
