Основные характеристики
- Зона сканирования
- 50 градусов
- Дальность
- 0 – 80м
- Вес
- 13,4 кг
Варианты исполнения
Описание

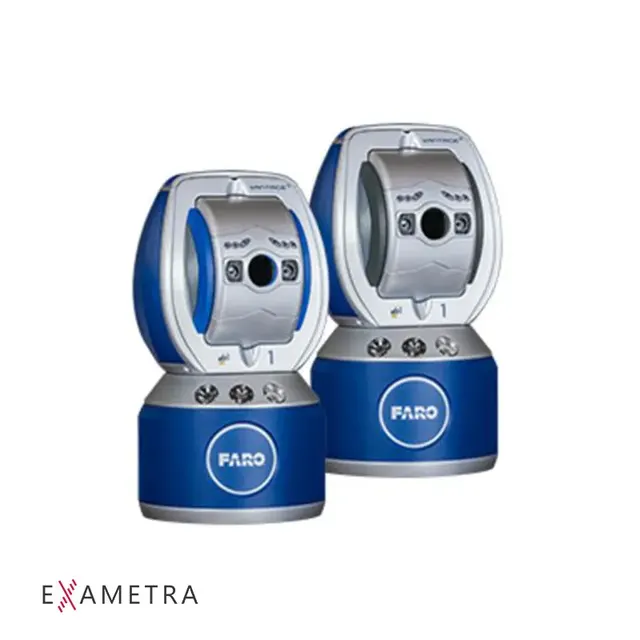

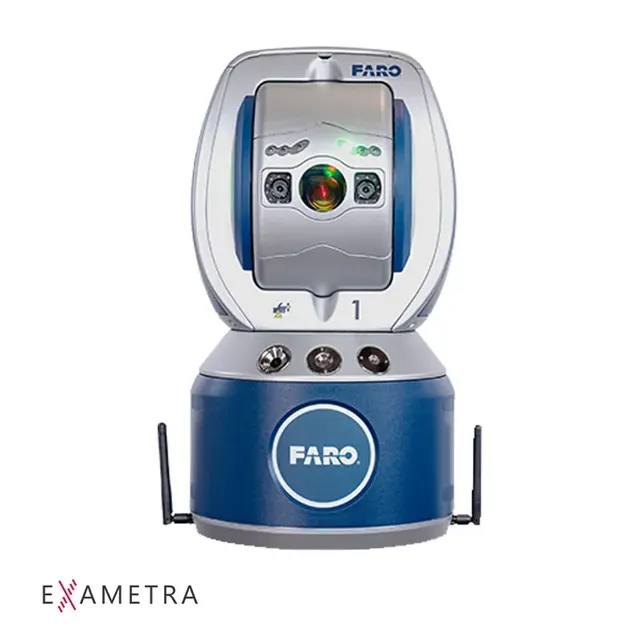

FARO Vantage
Быстрые и точные измерения для крупномасштабных задач
Лазерные трекеры FARO® Vantage

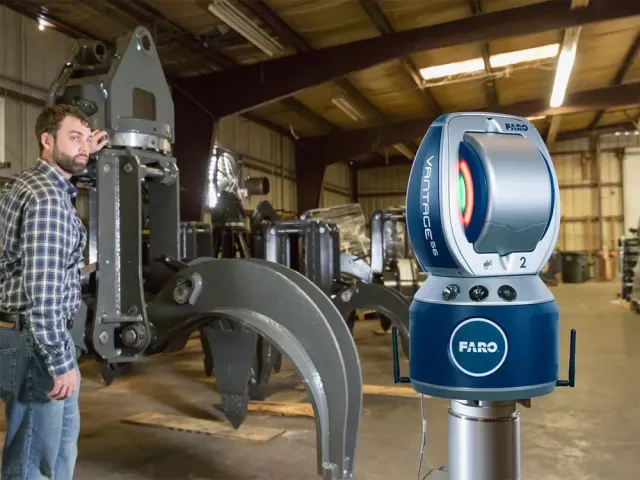

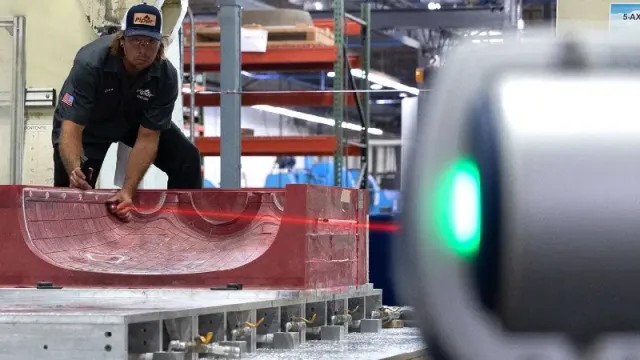

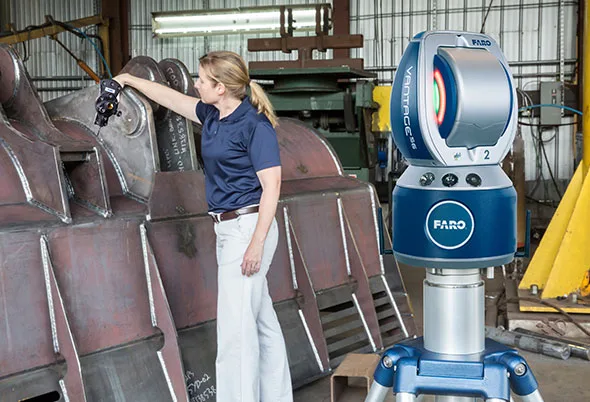

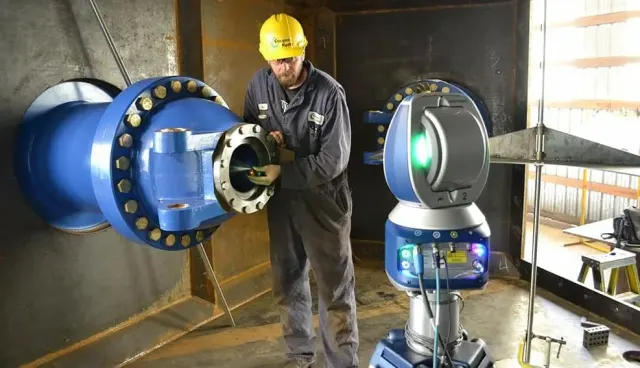

Измерение крупных деталей, пресс-форм, узлов и машин раньше было сложным, трудоемким процессом и часто должно было выполняться в специальной зоне контроля. Портативные лазерные трекеры FARO Vantage делают измерения на месте простыми и быстрыми, сокращая время цикла проверки до 75%. Они измеряют 3D-координаты, отслеживая цель, которую пользователь перемещает из одной точки в другую на измеряемом объекте. За считанные секунды эти измерения можно сравнить с номинальными данными, чтобы команды могли либо внести обоснованные корректировки, либо уверенно продолжать работу.

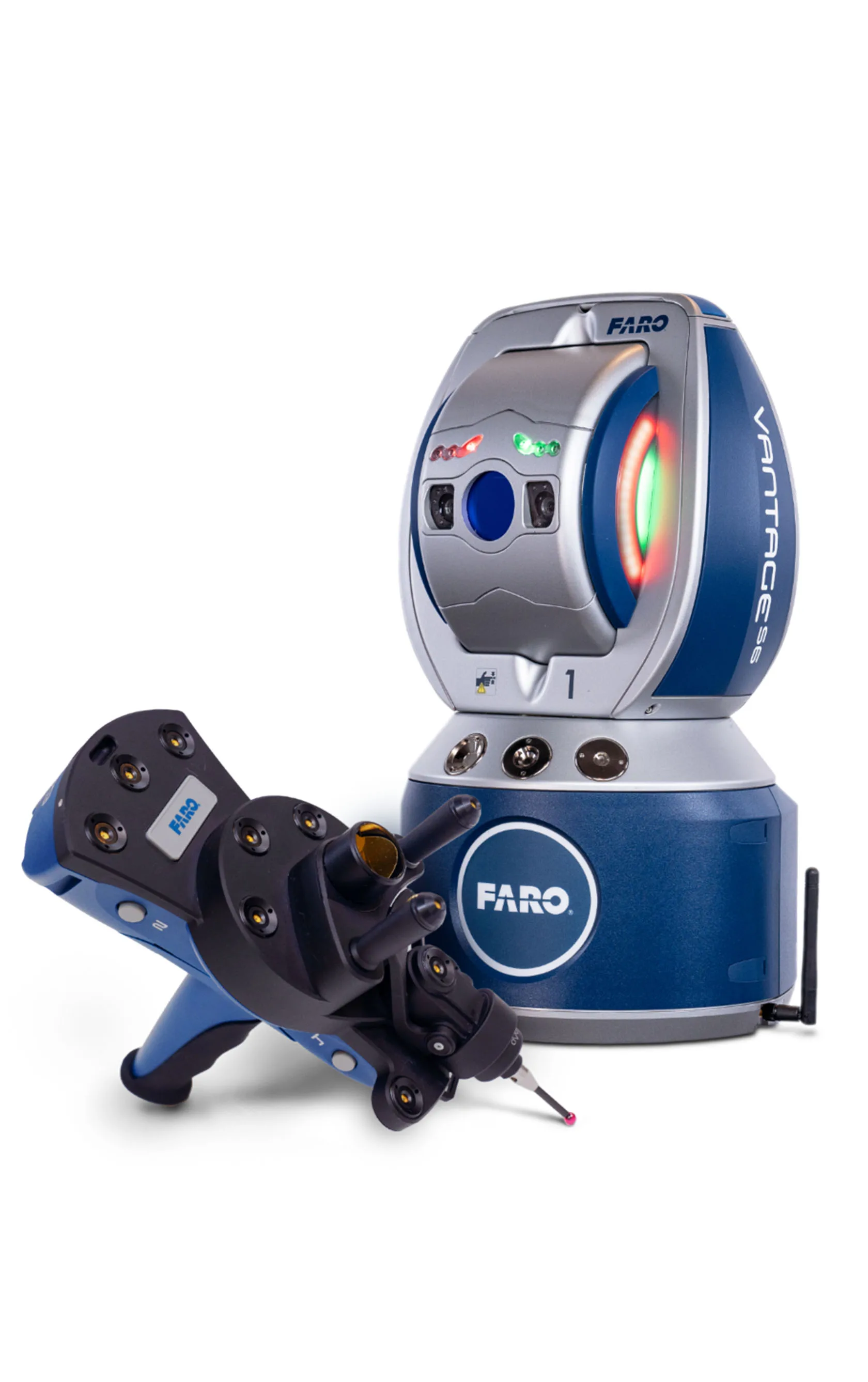

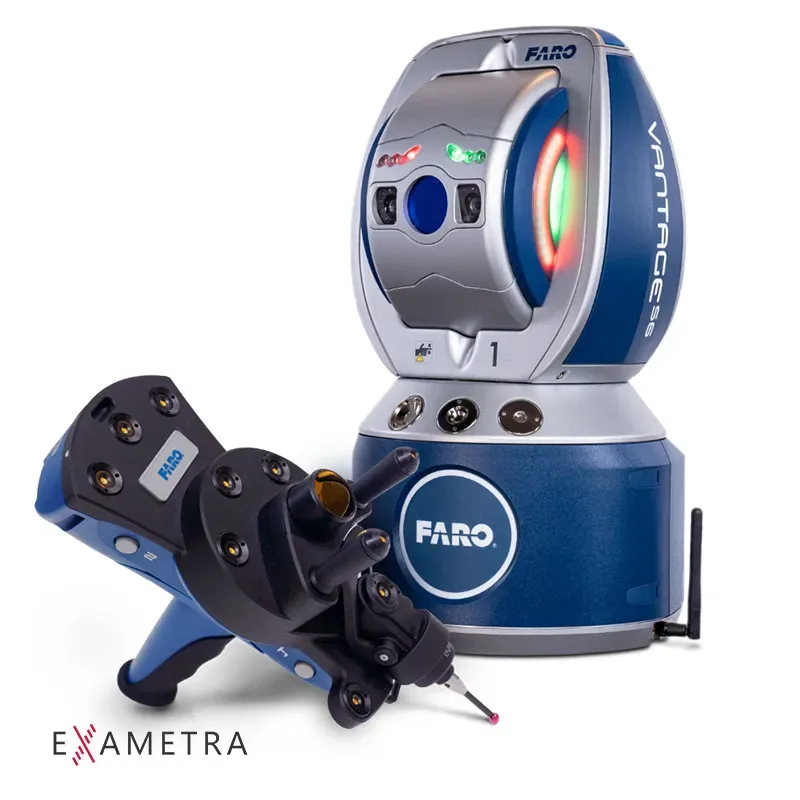

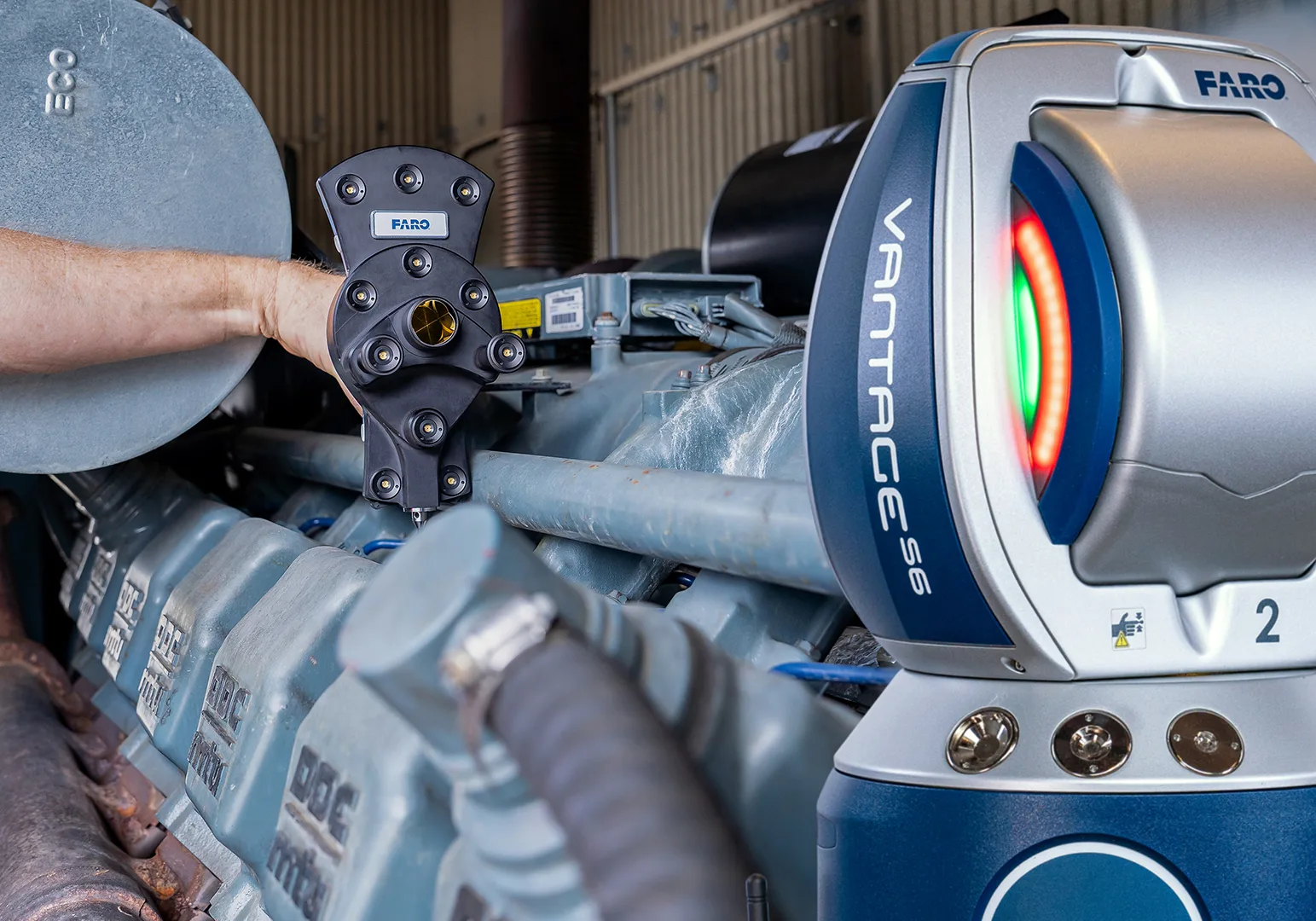

Новым в семействе лазерных трекеров VantageS6 Max и VantageE6 Max является более точное применение щупа 6DoF, которое помогает ускорить проверки и сократить количество перемещений устройства. Благодаря более высокой точности Vantage Max пользователи могут измерять больше точек за пределами прямой видимости и без смены инструментов, что приводит к повышению производительности на 20% по сравнению с датчиками с более низкой точностью.
Важные преимущества
Обеспечивает стабильные и повторяемые результаты измерений в широком спектре задач
Высокая точность без смещений Работает в темноте или при ярком солнечном свете
Исключительная компактность
Простая транспортировка и настройка — не требуется дополнительный блок управления Двойной аккумулятор с горячей заменой
Прочная конструкция
Тщательные испытания на удар, вибрацию, температуру и влажность Защита от воды и пыли IP52
Быстрый возврат инвестиций
Снижение количества переделок, брака и простоев Повышение эффективности измерения и времени производства
Удаленное управление рабочим процессом
Запатентованная технология FARO упрощает рабочий процесс, позволяя пользователю пользоваться такими функциями, как видеотрансляция в реальном времени и движения трекера, с помощью мобильного телефона или планшета
ActiveSeek™
Запатентованная функция FARO для быстрого и эффективного обнаружения и захвата цели позволяет Vantage следовать за движущейся целью даже за препятствиями и снова захватывать цель, когда она стабилизируется. Стереокамеры с углом обзора 50°, лучшие в отрасли, делают ActiveSeek эффективным на широком пространстве.
Исключительная портативность и надежность
Благодаря ультракомпактному размеру и встроенному Wi-Fi трекеры Vantage можно легко перемещать между локациями в одном легко транспортируемом кейсе. Они имеют класс защиты IP52 и прошли строгие испытания на устойчивость к ударам, вибрации, температурным колебаниям и влажности
Интегрированная система измерения абсолютного расстояния (iADM)
Vantage — единственный трекер, использующий один лазер для измерения угла и расстояния с помощью iADM, что обеспечивает исключительную точность. Надежность повышается благодаря устранению ошибок и сдвигов, связанных с технологией двухлучевого трекера.
Возможность измерения а-ля стационарные КИМ в небольших, узких и труднодоступных местах
Быстро сканируйте поверхности с высокой плотностью, используя однолучевую технологию iADM с частотой измерения 1000 Гц.
Характеристики
Технические характеристики
По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.
FARO Vantage
Лазерный трекер
| VantageS6 Max | VantageE6 Max | |
|---|---|---|
| Диапазон измерений | 0 – 80м | 0 – 35м |
| Диапазон измерений с отражателем 7/8” и 1.5” | 0 – 60м | 0 – 35м |
| Диапазон измерений с отражателем 0.5” | 0 – 30м | 0 – 30м |

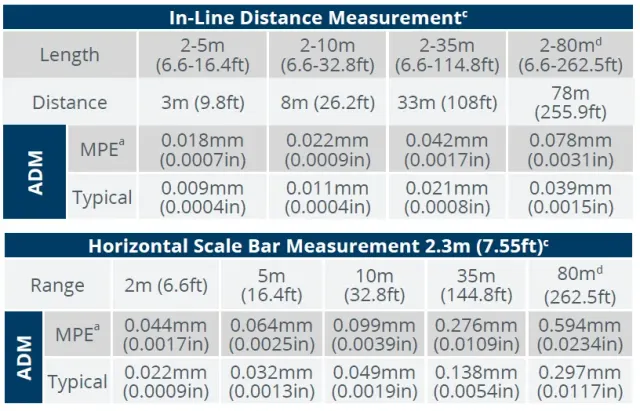

| Точность | |
|---|---|
| Угловая точность | 20мкм + 5мкм/м |
| Точность дальномера | 16мкм + 0.8мкм/м |
| Разрешение на дистанции | 0.5мкм |
| Точность контактных измерений | 50мкм + 5мкм/м |
| Угловая точность | +/- 2 арксек |
| Скорость | |
| Частота измерений | 1000 точек в сек |
| Рабочая зона и размеры | |
| Минимальный диапазон 6DoF | 2.5м |
| Максимальный диапазон 6DoF | 15м |
| Оптика и режимы | |
| Максимальное вращение6DoF | 360 градусов |
| Максимальный шаг и наклон6DoF | 25 градусов(в сумме) |
| Поле зрения камеры | 50 градусов |
| Лазер | Класс 1 : 630-640нм, 0.39 милливатт |
| VantageE6/S6 Max | 6Probe | |
|---|---|---|
| Температура | 0 до 40°C | 0 до 40°C |
| Влажность | 0 до 95% без конденсата | 0 до 95% без конденсата |
| Высота | -700 до 9000м | -700 до 9000м |
| IP | IP52 | IP52 |
| Размер (Д x В x Ш) | 240 x 416 x 240мм | 112 x 285 x 140мм (с щупом 50 мм) |
| Вес | 13.4кг | 886 г(с батареей и 50 мм щупом) |
| Питание | 100-240В, 75Вт | N/A |
| Батареяr | 8 часов непрерывной работы (2 батареи) | 2-4 часа непрерывной работы, 8+ часов стандартно |
| Частота сбора данных | 1000 Гц | 1000 Гц |
| Соединение | Ethernet RJ45 с поддержкой gigE или WLAN (802.11n or earlier) | FHSS RF Module (ISM band) |
