Shining 3D FreeScan UE Pro

Мощный и доступный ручной 3D-сканер метрологического класса

Мощный и доступный ручной 3D-сканер метрологического класса со встроенной фотограмметрией

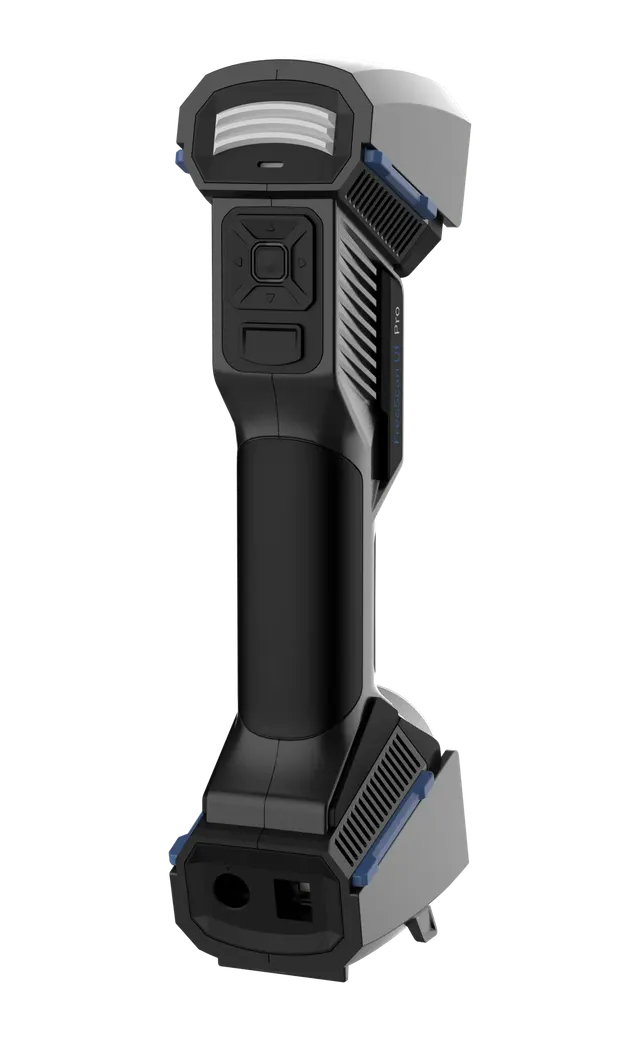

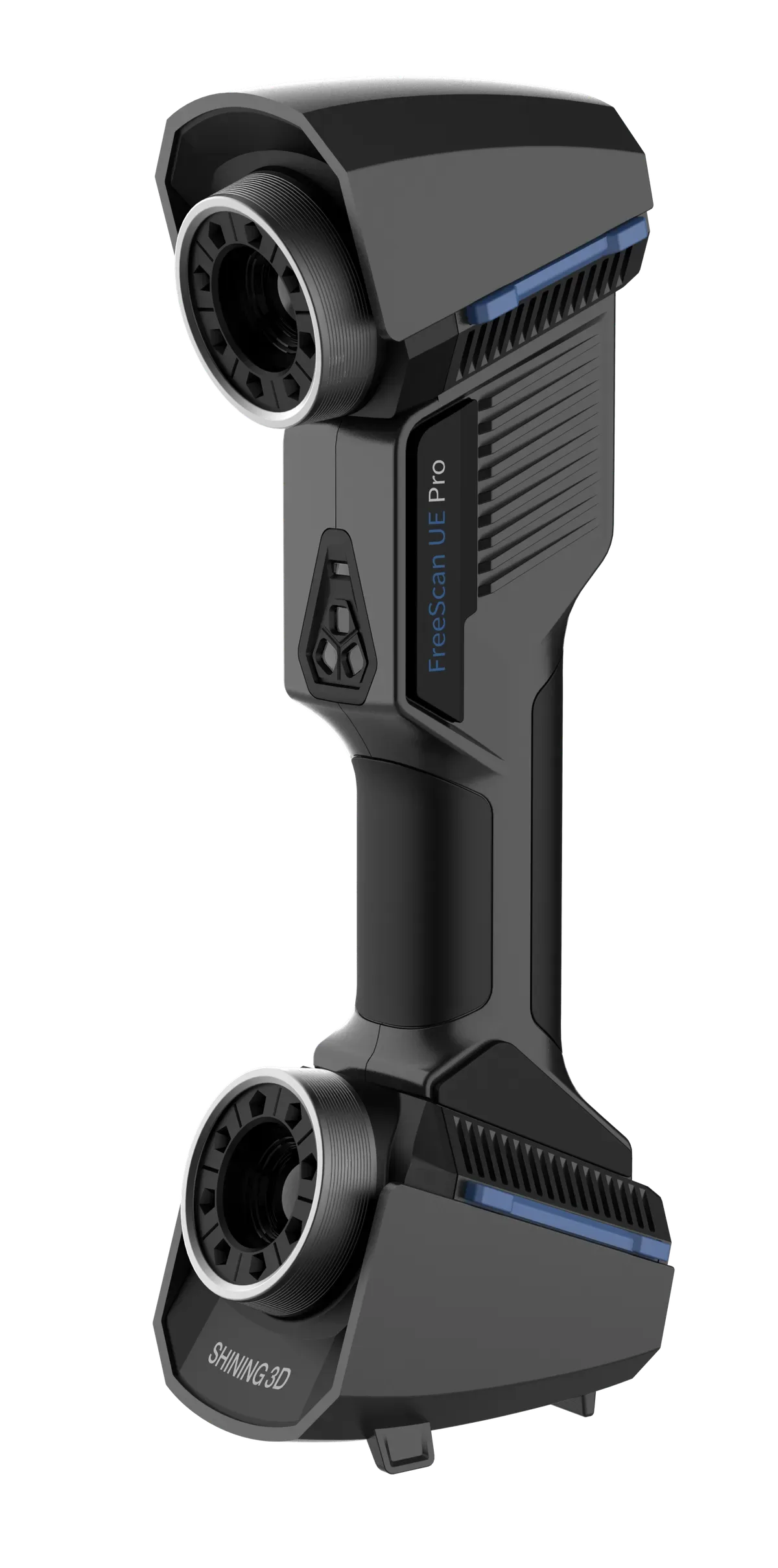

3D-сканер Shining 3D FreeScan UE PRO

FreeScan UE Pro унаследовал высокую точность метрологического класса и легкий дизайн серии FreeScan UE, одновременно совмещая возможность детализированного сканирования и глобального контроля точности при крупномасштабном сканировании деталей.

В нем используется 26+5+1 линий синего лазера и интегрирован фотограмметрический модуль. Принимая во внимание скорость, точность и детализацию, это профессиональное 3D метрологическое решение может быть применено для сканирования самых различных объектов, и при этом выполнять контроль точности метрологического уровня. Также сканер великолепно подходит для целей обратного проектирования, аддитивного производства и т.д.

Что важного?

Метрологический класс - высокая точность

Погрешность измерений в пределах 0,020 мм, обеспечивает стабильные результаты сканирования с высокой точностью. А результаты подтверждены реестром СИ РФ

Объемный контроль

Встроенная фотограмметрия не требует специальных маркеров и быстро фиксирует пространственное положение меточного каркаса

Множество режимов сканирования

13 синих лазерных перекрестий для быстрого сканирования больших объектов, 5 параллельных лазерных линий для детального сканирования и одна лазерная линия для сканирования глубоких отверстий и узких областей

Простота эксплуатации

Благодаря легкому и эргономичному дизайну серии UE, а также, интуитивно понятному пользовательскому интерфейсу мы получаем простоту управления и сокращаем время обучения

Универсальные данные

Полная совместимость с популярными пакетами ПО для контроля и реверса. Данные сканирования можно импортировать во все основные программы для 3D-контроля и проектирования, например, Polyworks Inspector, Geomagic Control X, Geomagic Design X и другие

Адаптивность к материалу объекта

Поддержка качественного сканирования любых поверхностей, включая черные и высокоотражающие материалы, без предварительного матирования

Характеристики

Технические характеристики

По данным производителя. Уточняйте актуальную комплектацию у инженера EXAMETRA.

Shining 3D FreeScan UE Pro

Ручной 3D-сканер

Точность
Стандартное сканирование	26 лазерных линий (13 синих перекрестных лазеров)
Детализированное сканирование	5 синих параллельных лазерных линий
Точность	До 0,020 мм
Рабочая дистанция, детализированное сканирование	200 мм
Разрешение	До 0,050 мм
Скорость
Скорость сбора данных	1 850 000 измерений в секунду
Рабочая зона и размеры
Сканирование глубоких отверстий	1 дополнительная синяя лазерная линия
Рабочая дистанция, стандартное сканирование	300 мм
Объемная точность, Стандарт	0,020 мм + 0,030 мм/м
Объемная точность, в режиме детализированного сканирования	0,020 мм + 0,015 мм/м
Макс. зона сканирования	600 × 550мм
Размеры	298мм x 103.5мм x 74.5мм
Оптика и режимы
Лазерный класс	Класс II (безопасный для глаз)
Глубина резкости	170 ~ 680мм
Фотограмметрия	Встроенная фотограмметрия с масштабной линейкой
ПО и подключение
Интерфейса	USB 3.0
Корпус и эксплуатация
Диапазон рабочих температур	-20 ~ 40℃
Диапазон влажности	10-90%
Вес	840г
